シャント抵抗は回路内の電流計測に利用され、正確な電流値を小さな電圧を測定することで計算します。高い精度と安定性を持ち、コスト効率も良い。

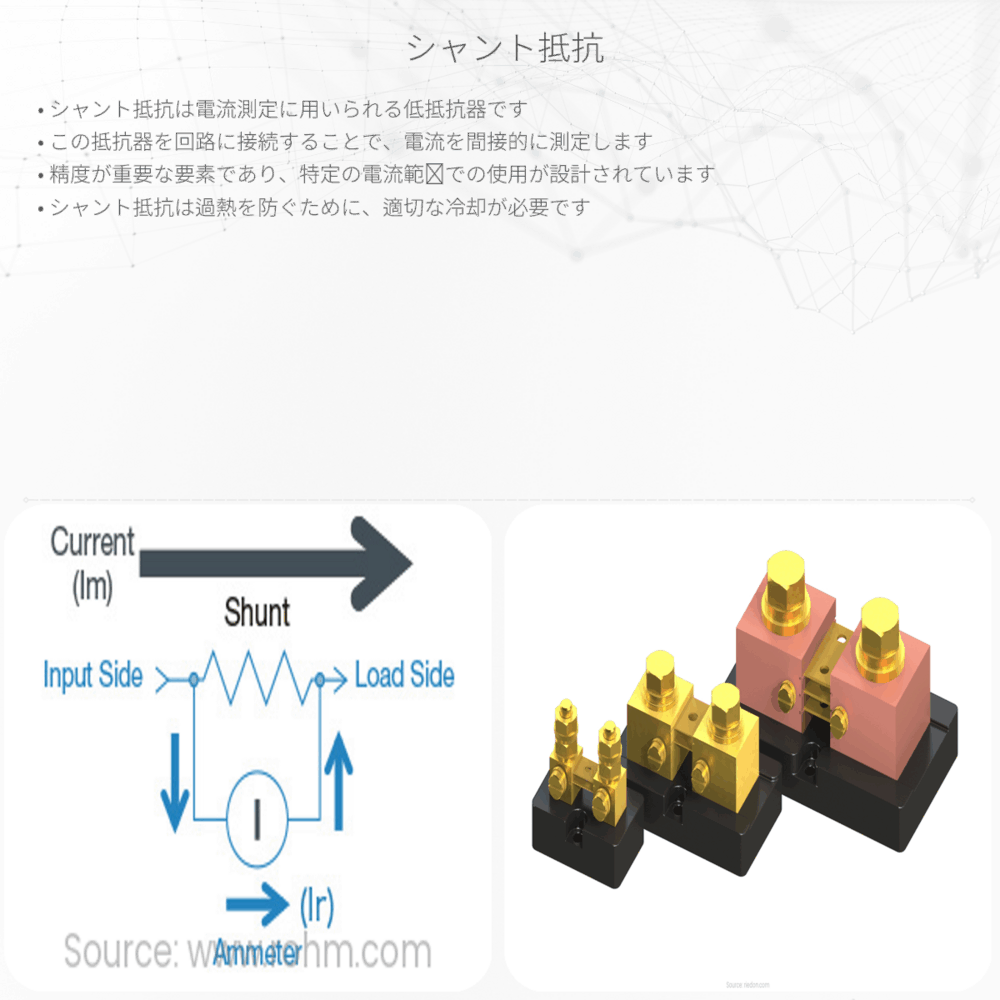

シャント抵抗とは
電気回路における「シャント抵抗」とは、高い電流を正確に測定するために用いられる抵抗器です。この手法は電流計の計測範囲を拡大したり、大きな電流を流す回路に適用されます。例えば、直流モーターや大型の電源など、高い電流が流れるシステムで活用されることがあります。
シャント抵抗の働き
シャント抵抗は、通過する電流に比例した電圧を生み出します。オームの法則により、与えられた抵抗に流れる電流が大きいほど、抵抗の両端に発生する電圧も大きくなります。(V = I * R) この原理を使って、電流計は抵抗器の両端の小さな電圧を測定し、そこから全体の電流を計算します。
シャント抵抗の利点
- 精度: 小さな抵抗値を持つシャント抵抗器は高精度で電流を測定することができます。
- 安定性: 高い電力を消費することなく、安定して電流を測定できるため、回路のパフォーマンスに影響を及ぼしません。
- 経済性: 大きな負荷に対して、安価な電流計で測定し、コストを抑えることができます。
シャント抵抗の計算方法
シャント抵抗の計算は以下の式で行います。シャント抵抗の値(Rsh)を求めるためには、メーターの最大電流(Im)とメーターの内部抵抗(Rm)が必要です。
- メーター内部抵抗(Rm)とそれを流れる最大電流(Im)を測定します。
- 全体として測定したい最大電流(Imax)を決定します。
- シャント抵抗を使用してメーターに流れる電流をImに制限するため、以下の式によりRshを計算します。
Rsh = Rm * (Im / (Imax – Im))
シャント抵抗の使い方と注意点
シャント抵抗は非常に便利ですが、正しく使用するためにはいくつかの注意点があります。たとえば、シャント抵抗器の抵抗値が適正でないと、計測誤差が生じる可能性があります。また、シャント抵抗器自体が熱を発生することがあり、熱に強い材質で作られている必要があります。設置する際には、きちんと計算された抵抗値のシャント抵抗を正確な位置に接続することが重要です。
このようにシャント抵抗は電気工学において基本的かつ重要な要素であり、電流測定をする際に欠かせない存在です。その使途は工業から日常の電化製品まで幅広く、その理解は電気を学ぶ上で必須の知識といえるでしょう。
