7 세그먼트 디스플레이란?
7 세그먼트 디스플레이는 간단한 전자 부품으로, 주로 숫자를 표시하기 위해 사용됩니다. 온도계, 시계, 계산기 등 일상생활의 다양한 기기에서 쉽게 볼 수 있으며 사용자들에게 정보를 쉽고 명확하게 전달하기 위해 설계되었습니다. 이 디스플레이는 일반적으로 LED(발광 다이오드) 또는 LCD(액정 디스플레이)로 구성되어 있고, 각각의 세그먼트가 조합되어 아라비아 숫자를 표현합니다.
7 세그먼트 디스플레이의 구조
이름에서 알 수 있듯이, 7 세그먼트 디스플레이는 7개의 개별 세그먼트로 이루어져 있습니다. 이 세그먼트는 ‘A’부터 ‘G’까지의 영문자로 라벨링되고, 각각은 전체 숫자의 일부를 형성하는 수평 또는 수직의 바(bar) 형태입니다. 또한 소수점을 표시할 수 있는 8번째 세그먼트 ‘DP’도 존재할 수 있습니다. 각 세그먼트에는 전기를 인가하면 빛을 발하는 LED나 LCD 소자가 들어 있습니다.
7 세그먼트 디스플레이의 원리
7 세그먼트 디스플레이의 작동 원리는 간단합니다. 특정 숫자를 표시하기 위해, 해당 숫자를 구성하는 세그먼트에 전류를 흘려 그것들이 빛나도록 합니다. 예를 들어, 숫자 ‘1’을 표시하기 위해서는 세그먼트 B와 C에만 전류를 공급합니다. 모든 숫자는 특정한 세그먼트의 조합으로 만들어집니다.

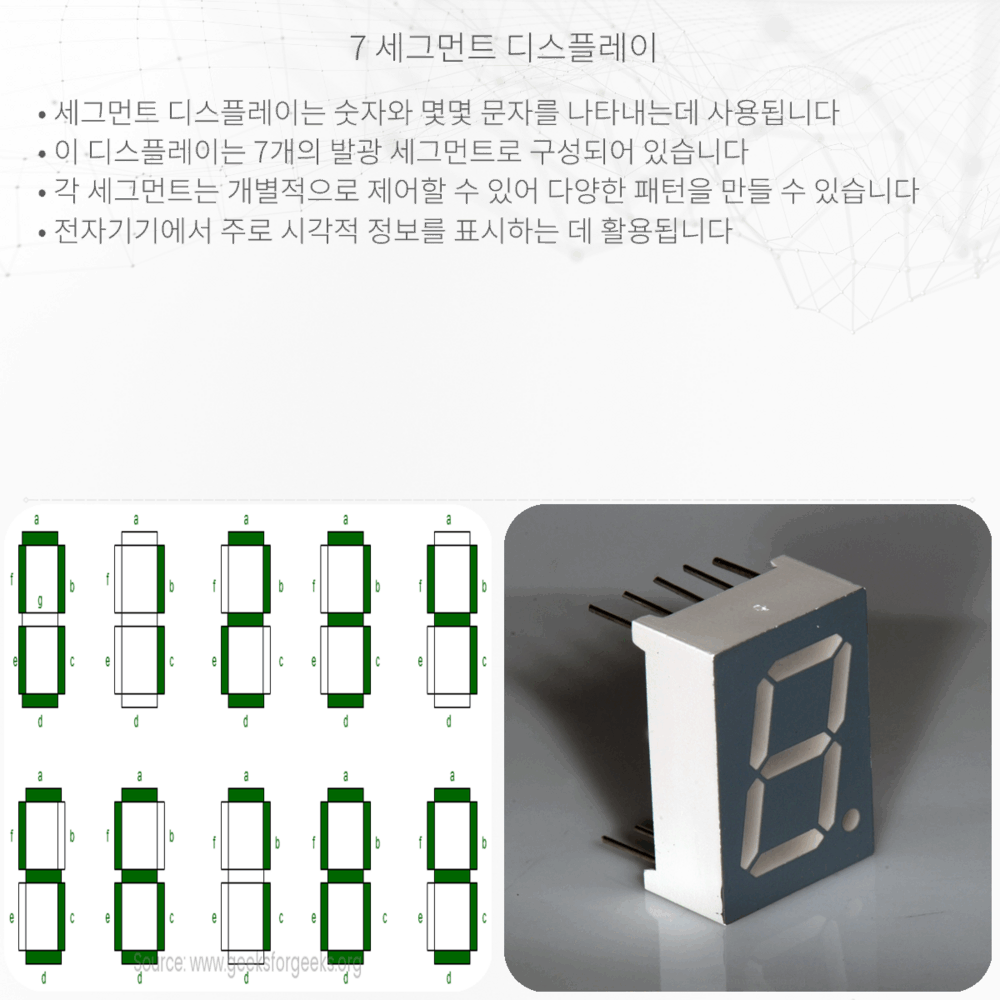

- 숫자 0: 세그먼트 A, B, C, D, E, F 가 켜진다.
- 숫자 1: 세그먼트 B, C 가 켜진다.
- 숫자 2: 세그먼트 A, B, G, E, D 가 켜진다.
- 숫자 3: 세그먼트 A, B, C, D, G 가 켜진다.
- 숫자 4: 세그먼트 F, G, B, C 가 켜진다.
- 숫자 5: 세그먼트 A, F, G, C, D 가 켜진다.
- 숫자 6: 세그먼트 A, F, E, D, C, G 가 켜진다.
- 숫자 7: 세그먼트 A, B, C 가 켜진다.
- 숫자 8: 모든 세그먼트 A, B, C, D, E, F, G 가 켜진다.
- 숫자 9: 세그먼트 A, B, C, D, F, G 가 켜진다.
각 세그먼트를 개별적으로 제어하기 위해, 7 세그먼트 디스플레이는 마이크로컨트롤러나 기타 디지털 회로와 연결됩니다. 이러한 회로는 특정 패턴의 세그먼트를 활성화하는 전자 신호를 보내어 숫자나 기타 문자를 표시합니다.
7 세그먼트 디스플레이의 응용
7 세그먼트 디스플레이는 그 사용 범위가 매우 광범위합니다. 전통적으로는 숫자를 표시하는 데 가장 많이 사용되지만, 간단한 영문자도 표시할 수 있습니다. 예를 들어, 숫자 외에도 “A”, “b”, “C”, “d”, “E”, “F”와 같은 16진수에서 사용되는 문자들도 표현할 수 있습니다. 이러한 기능 덕분에, 7 세그먼트 디스플레이는 디지털 시계, 전자 계산기, 가격 표시기, 전자 우편함 등 다양한 전자기기에서 볼 수 있습니다.
7 세그먼트 디스플레이의 장단점
7 세그먼트 디스플레이는 그 가독성과 심플함으로 인해 많이 사용되지만, 장단점이 있습니다. 하나의 장점은 소비 전력이 상대적으로 낮고 구조가 단순해 비용이 저렴하다는 것입니다. 또한, 강인성과 신뢰성이 높아 오랜 기간 동안 안정적으로 사용할 수 있습니다. 반면에, 단점으로는 표현할 수 있는 문자의 수가 제한적이고, 복잡한 그래픽이나 세밀한 이미지를 표현하기에는 적합하지 않다는 점입니다.
향후 전망
현대의 디스플레이 기술은 급속히 발전하고 있으며, OLED와 LCD 화면은 더욱 복잡한 정보와 컬러 디스플레이를 제공합니다. 하지만, 7 세그먼트 디스플레이의 간결함과 효율성은 여전히 특정 애플리케이션에서 매우 중요하며 앞으로도 계속해서 사용될 것입니다. 예를 들어, 가전제품, 산업 설비 패널, 공공 장소의 정보 안내판 등 저렴하고 신뢰성 있는 디스플레이가 필요할 때 주로 찾게 됩니다.
또한, 취미 전자공학 분야에서 아두이노(아마추어 전자공학자들이 사용하는 오픈 소스 전자 프로토타이핑 플랫폼)와 같은 마이크로컨트롤러와 함께 사용되면서 교육적인 목적으로도 프로그래밍 및 회로 설계의 기초를 가르치는데 유용하게 쓰이고 있습니다.
결론
7 세그먼트 디스플레이는 전자공학의 기초적인 구성 요소 중 하나로, 실용성과 효율성이 뛰어납니다. 단순한 구조와 낮은 전력 소비로 인해 많은 전자 기기의 디스플레이 요구를 충족시키는 동시에 생산 비용도 절감할 수 있습니다. 비록 정보 표현에 있어서 그 한계가 있지만, 그 사용의 간결함과 신뢰성은 7 세그먼트 디스플레이가 앞으로도 여전히 널리 사용될 것이라는 점을 보여줍니다. 향후에도 변함없이 여러 전자기기에 기본 표시 도구로서 역할을 할 것이며, 전자공학 교육에 있어서도 중요한 자리를 차지할 것으로 예상됩니다.
