シャント電圧レギュレータとは
電気回路における電圧の調整は、非常に重要なプロセスです。特定の電子機器や回路には、正確で一定の電圧が必要です。シャント電圧レギュレータは、その需給を満たす一つの方法で、電圧の調整を行います。この装置は、電源と負荷の間に並列に接続され、過剰な電流を「シャント」（横流し）することで安定した電圧を維持します。
シャント電圧レギュレータの基本原理

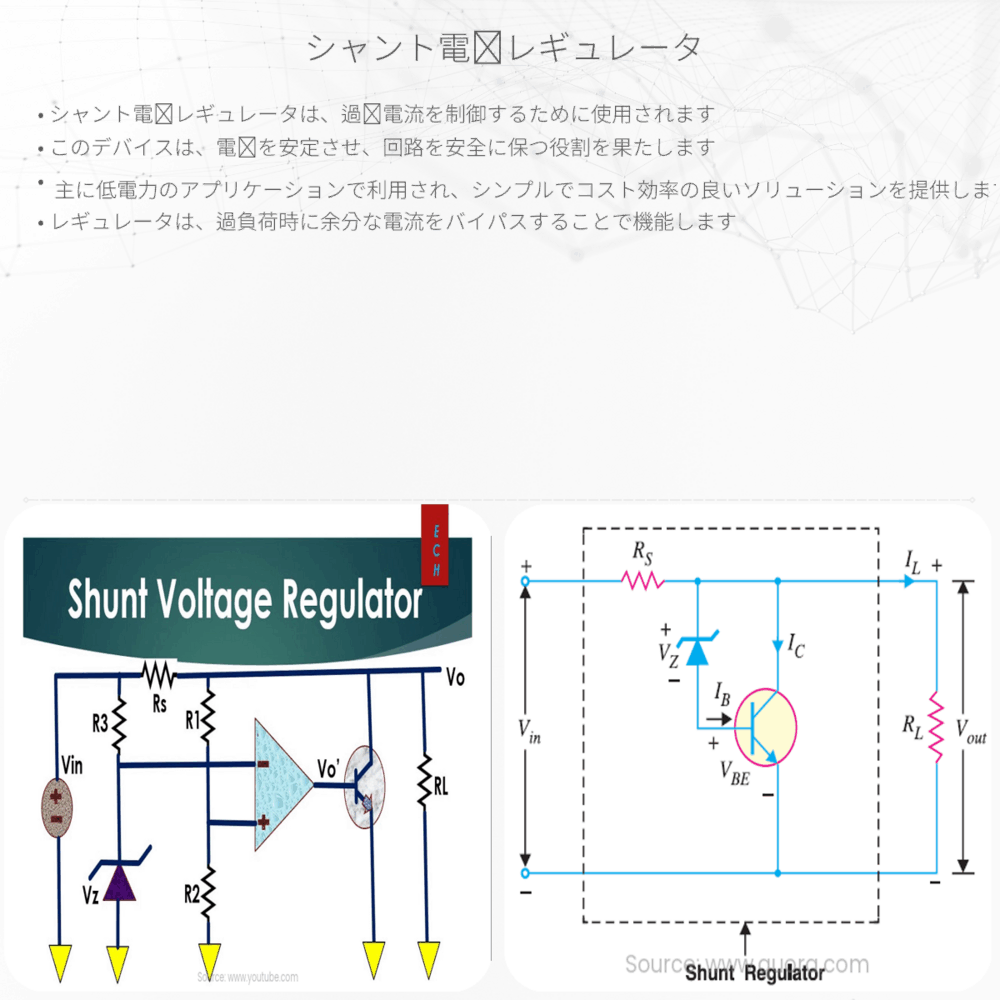

シャント電圧レギュレータは、Zener（ゼナー）ダイオードを使用したシンプルな回路です。ゼナー ダイオードは、ある特定の「ゼナー電圧」以上になると逆方向に電流を流し始める特性を持っています。これにより、回路の電圧がゼナー電圧を超えると、余分な電流がダイオードに流れ込み、電圧が一定に保たれる仕組みです。
- ゼナー ダイオードが接続されたシャントレギュレータ回路は、電源電圧が変動しても、負荷に供給される電圧をゼナー電圧で一定に維持します。
- シャントレギュレータは、負荷の変動に対してはあまり効果的ではないため、比較的安定した負荷に対して使用されます。
- この方式は単純で低コストですが、全体としての効率はシリーズレギュレータに比べて低くなりがちです。
シャント電圧レギュレータの使用例
シャント電圧レギュレータは、安定した電圧が求められる様々な電子機器に使われます。例えば、電子機器の基本的な動作を担うマイクロコントローラは、非常に安定した電源が必要です。また、電子計測器や電子テスト設備も、正確な測定を行うために、一定の電圧が要求されます。
シャント電圧レギュレータの利点と欠点
シャント電圧レギュレータは、その単純さからメンテナンスが容易で、コストの低減を実現できます。また、安定した電圧を提供することで、電子回路を過電圧から保護する重要な役割も果たします。しかし、効率の低さと、大きな電流をシャントする際に発生する熱の問題は欠点として挙げられます。これにより、発熱対策や放熱設計が必要になる場合があります。
まとめ
シャント電圧レギュレータは、電子回路に安定した電圧を供給する効果的な方法の一つです。Zener ダイオードを利用したこのシンプルな仕組みは、特に安定した負荷のもとでの使用に適しています。その一方で、効率や放熱といった課題も抱えているため、これらを考慮した設計が求められます。電子機器を設計する際は、これらの特徴を理解し、最適な電圧レギュレータを選択することが重要です。
