コンデンサーラン誘導電動機の基本
コンデンサーラン誘導電動機は、AC（交流）を使用する単相誘導電動機の一種です。このタイプの電動機は、家庭用の電化製品や小型の工業機器に広く使用されています。特に、送風機やポンプ、洗濯機などに見られることが多いです。
コンデンサーラン誘導電動機の構造

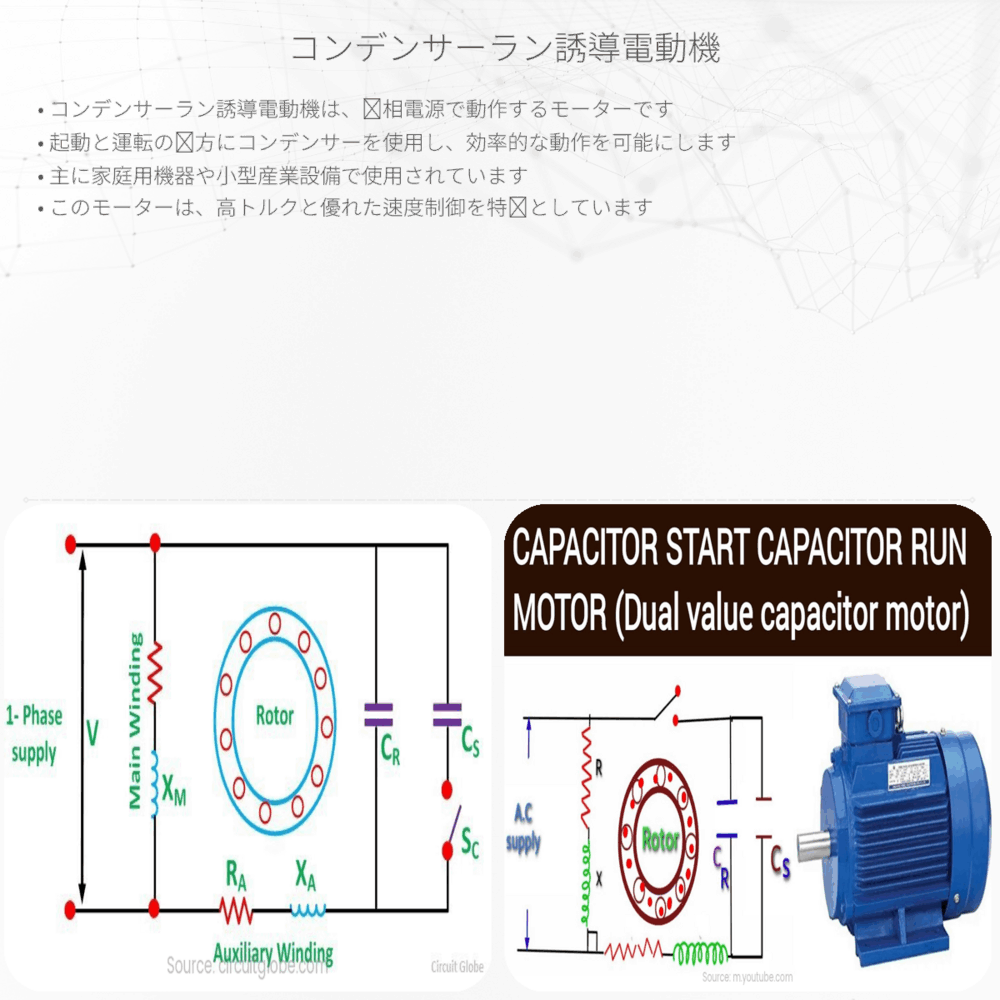

コンデンサーラン誘導電動機は、主にステーター（固定子）、ローター（回転子）、コンデンサーで構成されています。ステーターには、主巻き線と補助巻き線があり、それぞれに交流電源が接続されます。一般的には、補助巻き線の回路には、位相をずらすためのコンデンサーが接続されています。
動作原理
コンデンサーラン誘導電動機は、単相交流電源を利用しますが、単相電源だけではローターを回転させることはできません。そのため、コンデンサーを用いて電源に対して補助巻き線の位相をずらし、回転磁場を発生させます。この回転磁場は、ローターに取り巻く導体に誘導電流を生じさせ、その結果、電磁力（ローレンツ力）によってローターが回転を開始します。
- 主巻き線: ステーターの一部であり、電源が接続される基本的な巻き線。
- 補助巻き線: 主巻き線に対して物理的に90度の位置に配置される巻き線で、コンデンサーを接続して位相をずらす役割を担っています。
- コンデンサー: 電動機の起動時の位相をずらして回転磁場を作り出し、ローターを回転させるための重要なコンポーネント。
コンデンサーの役割
コンデンサーは、交流回路において電圧と電流の位相をずらす機器です。交流回路でのコンデンサーのインピーダンス（交流抵抗）は次のように表されます。
\[ Z_{\text{C}} = \frac{1}{j\omega C} \]
ここで、\( \omega \)は角周波数（\( \omega = 2\pi f \)）、\( C \)はコンデンサーの容量です。この性質を利用して電動機の補助巻き線に接続することにより、電流の位相を電圧の位相から適切にずらし、回転磁場を生成することが可能になります。
コンデンサーラン誘導電動機の利点と欠点
利点:
- 簡単な構造でコストが低い。
- 小型の家庭用電化製品に適しており、使いやすい。
- メンテナンスが比較的容易。
欠点:
- 大きな電動機には不向きで、出力が限られている。
- コンデンサーが経年劣化すると性能が低下する。
コンデンサーラン誘導電動機は、そのシンプルな構造とコストの面で見た利便性から、幅広い製品において重要な役割を果たしています。サイズやパワーの要件が小さいアプリケーションでは、このタイプの電動機は非常に効率的かつ経済的です。
