コンデンサースタートコンデンサーラン誘導電動機とは
コンデンサースタートコンデンサーラン誘導電動機（Capacitor Start Capacitor Run Induction Motor）は、電動機の一種で、主に単相交流（Single Phase AC）を電源として使用します。この電動機は、高い始動トルク（Starting Torque）と効率を必要とする家庭用アプライアンスや工業機器に広く利用されています。
動作原理
コンデンサースタートコンデンサーラン誘導電動機は、その名の通り、始動時（Start）と運転時（Run）の両方でコンデンサーを使用する点が特徴です。始動用コンデンサーは、電動機を始動させる際に追加の位相差を作り出して高い始動トルクを生成します。一方、運転用コンデンサーは、電動機が定常運転に入った後も位相差を保ち続けることで、電動機の効率を高める役割を担います。
具体的には、単相交流電動機は位相差がないと単一方向の回転磁場を作り出すことができず、そのためトルクが不安定となってしまいます。この問題を解決するために、コンデンサーを用いて2つの電流間に位相差をつくり出します。これにより、回転磁場を形成し、安定した回転運動を実現します。

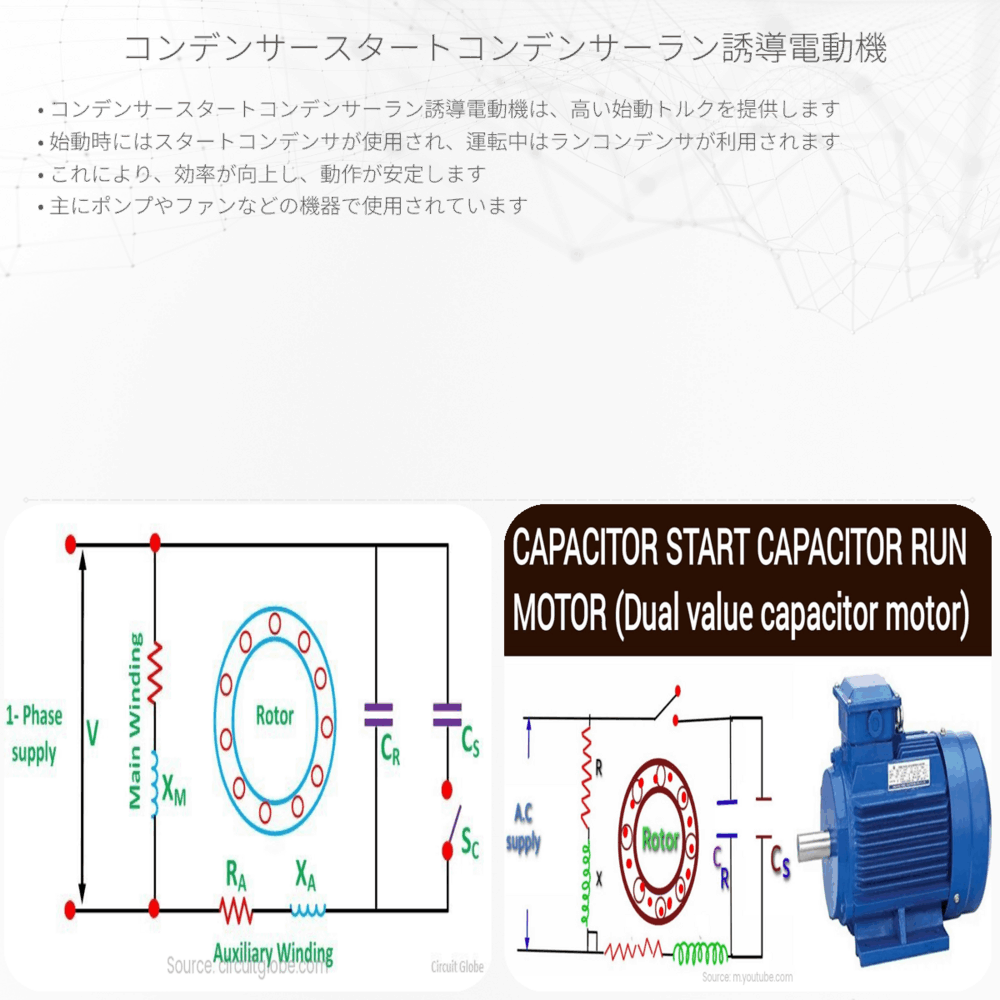

主要な構成要素
- メイン巻線（Main Winding）: 電動機の主たる巻線で、運転用コンデンサーと直列に接続されます。
- 始動巻線（Start Winding）: 始動時にのみ使用される巻線で、始動用コンデンサーと直列に接続されます。
- 始動用コンデンサー（Start Capacitor）: 電動機の起動時にのみ使用され、始動巻線に接続して始動トルクを上げます。
- 運転用コンデンサー（Run Capacitor）: 電動機の運転中ずっと使用され、メイン巻線に接続し、効率を向上させるために位相補正を行います。
- 遠心スイッチ（Centrifugal Switch）: 電動機が一定の回転速度に達すると始動巻線を切断し、始動用コンデンサーを回路から取り除きます。
利点と応用
コンデンサースタートコンデンサーラン誘導電動機は、優れた始動トルクと効率を誇る電動機であるため、さまざまなアプリケーションに適しています。具体的な応用例としては、エアコンプレッサー、ポンプ、空気調和機、冷蔵庫などがあります。また、このタイプの電動機は音が小さく、低振動なので、騒音を抑えたい家電製品にも適しています。
最終的に、コンデンサースタートコンデンサーラン誘導電動機は、高い始動トルクと安定した運転性能、そして経済性を兼ね備えた高効率の電動機として、工業技術の発展に貢献しています。
