コンデンサースタート誘導電動機の動作原理と特徴を解説し、高い始動トルクや効率良く運転するメカニズムを紹介します。
コンデンサースタート誘導電動機の基本
コンデンサースタート誘導電動機は、単相の交流電源を使用する電動機の一種です。特にトルクが要求される機器や、一時的に大きな始動トルクを必要とする用途に適しています。この電動機は、コンデンサーを利用して回転磁界を作り出し、スムーズな始動と高い効率を実現します。
コンデンサースタートのメカニズム

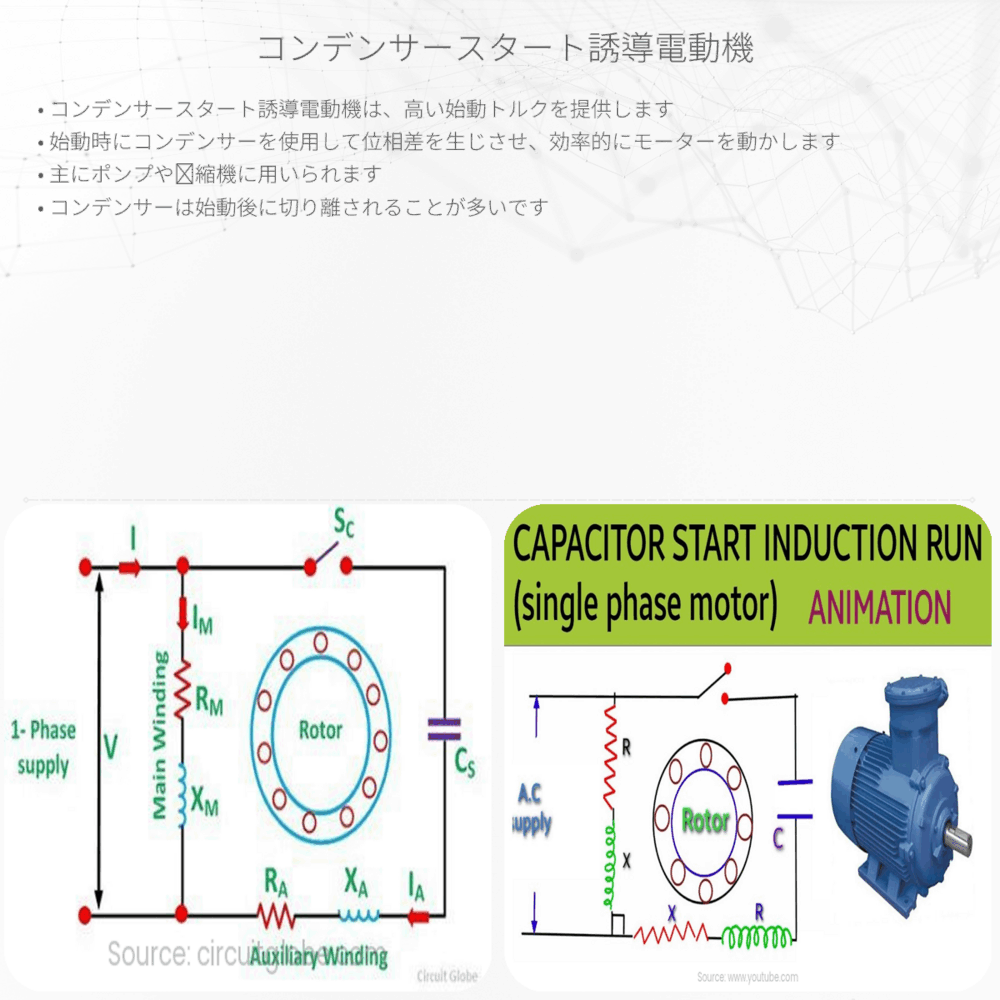

単相誘導電動機はもともと始動トルクが小さいため、コンデンサースタート方式を使用することでこの問題を解決します。主巻線と補助巻線の二つの巻線があり、補助巻線を通る電流に位相差をつけることで、動作中に回転磁界を発生させます。
- 主巻線：電動機の主要な巻線であり、動作時に常時通電されます。
- 補助巻線：始動時にのみ通電され、コンデンサーと直列に接続されることで主巻線に対して位相差を生じさせます。
- コンデンサー：補助巻線と直列に接続され、交流電源の電流に対して位相をずらす役割を持ちます。
- 遠心スイッチ：一定の速度に達したら補助巻線を回路から切り離す機能を持ちます。
補助巻線にはコンデンサーを介して位相がずれた電流が流れるため、主巻線と組み合わせることで効果的な回転磁界を生成することができます。この回転磁界がローターを回転させ、電動機が始動します。始動後は遠心スイッチが動作して補助巻線が回路から切り離され、主巻線のみが通電されるようになります。
コンデンサースタート誘導電動機の特徴
コンデンサースタート誘導電動機は以下の特徴を持っています。
- 高い始動トルク：コンデンサーによる位相のずれが大きい始動トルクを提供します。
- スムーズな加速：始動時に補助巻線を切り離すことで滑らかな加速が可能です。
- 高効率：補助巻線を使用しない運転では、効率が良くなります。
これらの特徴により、コンデンサースタート誘導電動機は家電製品や工業用機器など、様々な用途に適した電動機として広く利用されています。特に力強い初動を必要とするエアコンプレッサーやポンプ、ファンなどにおいては、コンデンサースタート誘導電動機の能力が大いに発揮されます。
以上のように、コンデンサースタート誘導電動機はシンプルな構造でありながら、始動トルクを大きく取ることができるため重宝されています。電動機の選定時には、用途や必要な性能を考慮して、適切なタイプのものを選ぶことが重要です。
