シェーデッドポール誘導モーターは、単相で自己始動が可能な小型電動機で、家電製品に多用され、簡単な構造と低コストが特徴です。
シェーデッドポール誘導モーターとは
シェーデッドポール誘導モーターは、そのシンプルな構造と低コスト、そして手軽な利用から家電製品などで広く用いられる小型の単相誘導モーターです。扇風機やクロックモーター、エアコンの吹出しファンなどに使われることが多いです。このモーターは、特別な始動装置を必要とせずに自己始動が可能なのが特長です。

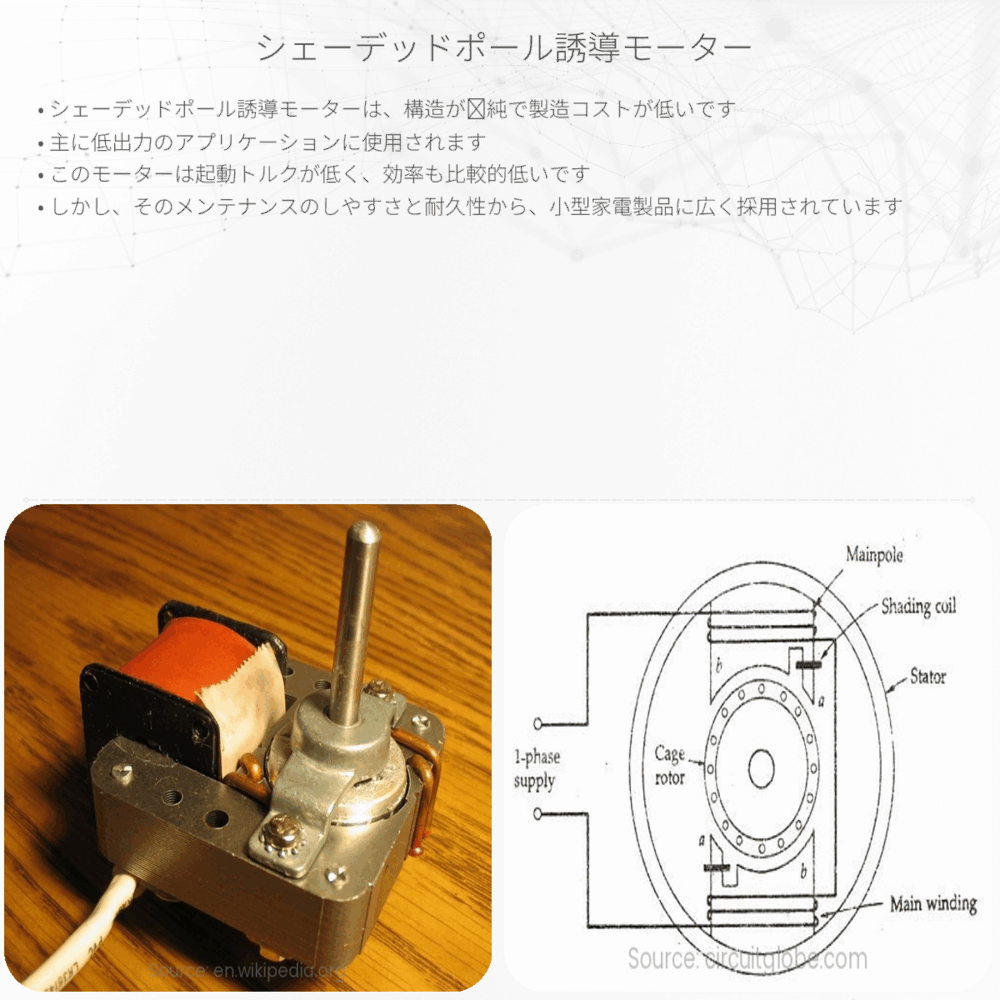

シェーデッドポール誘導モーターの構造
シェーデッドポール誘導モーターは、主にステータとロータから構成されます。ステータには、通常の巻線部と、それに隣接したシェーディングコイル（シェードコイル）が取り付けられています。シェーディングコイルは、一部に銅の短絡リング（シェードリング）が設けられた巻線で、交流が流れたときに磁場の位相をずらす役割を果たします。
- ステータ巻線 – 交流電源に接続され、磁場を発生させます。
- シェーディングコイル – ステータ巻線の一部に設置され、磁場に時間的な遅れを生じさせることで、回転磁場を作り出します。
- ロータ – ステータの内部に配置され、磁場の回転によって誘導される電流（誘導電流）によって回転します。
動作原理
シェーデッドポール誘導モーターの動作は、電磁誘導の原理に基づいています。交流が流れるとき、ステータ巻線が生成する磁場は時間と共に変化します。シェーディングコイルによって作られる追加の磁場は、主磁場に比べて時間的に遅れて変化し、その結果、ステータ内で回転するような磁場が生成されます。この回転磁場は、ロータを通り越し、ロータの導体に誘導電流を生じさせます（ファラデーの電磁誘導の法則）。そして、ロータに流れる誘導電流がさらに磁場を発生し、この磁場がステータの磁場と反発または引きつけ合い、ロータが回転する力（トルク）が生み出されます。
シェーデッドポール誘導モーターの利点と限界
- 利点:
- シンプルな構造であり、製造コストが低い。
- コンデンサやその他の始動補助デバイスが不要で、保守が容易。
- 自己始動が可能。
- 限界:
- 低い始動トルクと効率。
- 小型で軽負荷の用途に限られる。
- 速度制御が難しい。
このように、シェーデッドポール誘導モーターはその簡便さから多くの機器で利用されていますが、トルクや効率を重視する用途では適していません。しかし、低コストとメンテナンスのしやすさによって、特定の用途においては非常に重宝されているのです。
