ケルビンブリッジオームメーターは低抵抗値を正確に測定する装置で、四端子測定技術を採用し電気工学などに利用されます。
ケルビンブリッジオームメーターの概要

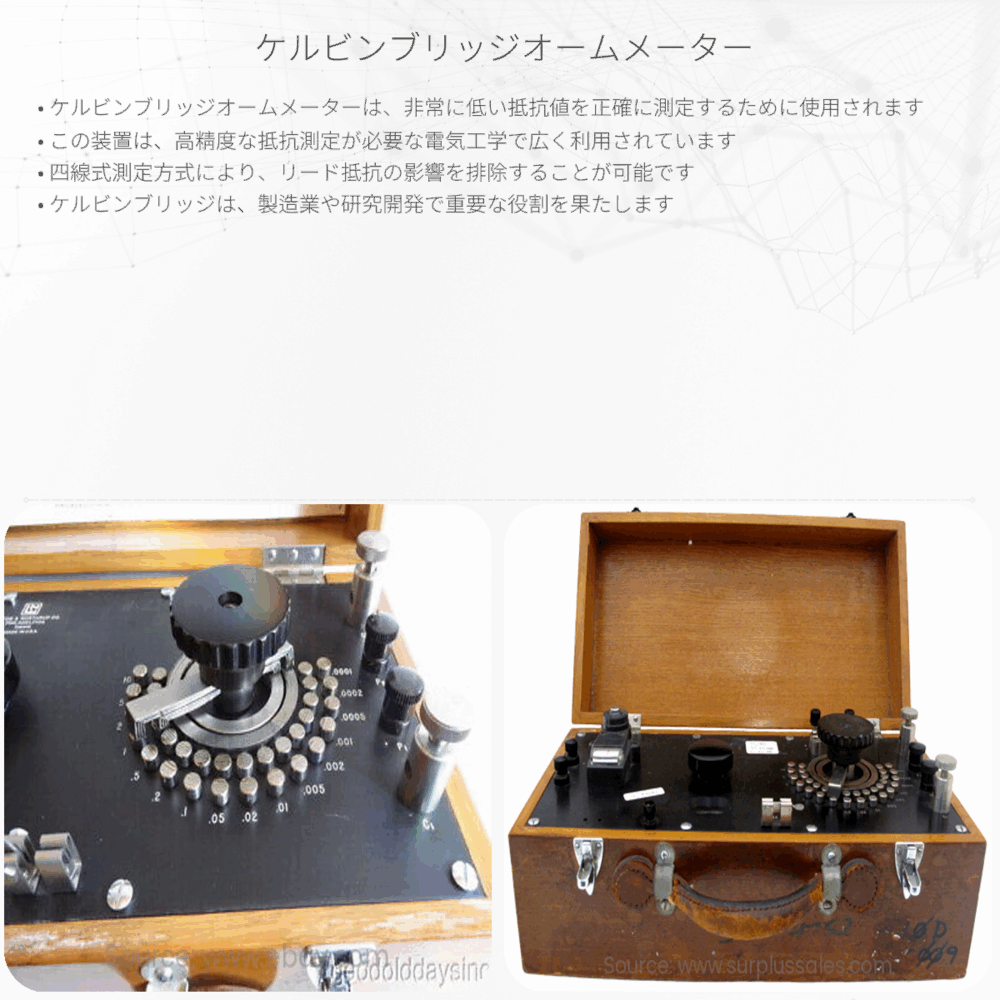

ケルビンブリッジオームメーターは、ウィリアム・トムソン（後のケルビン卿）によって考案された、低抵抗値を高精度で測定するための機器です。精密測定において重要なこの装置は、四端子測定技術として知られるものを使用し、抵抗の両端にかかる電圧降下と流れる電流を分離します。これは、抵抗が非常に小さい場合、通常のオームメータを使用するとリードの抵抗が測定値に影響を与えてしまうためです。
ケルビンブリッジの原理
ケルビンブリッジは、ウィートストンブリッジと似た構成を基にしていますが、主な違いは検流計を利用した四端子接続の導入です。測定したい低抵抗（不明抵抗）と既知の精密抵抗を用いて橋を組み立て、釣り合いの状態（検流計を通る電流がゼロになる点）を探り出すことで、不明抵抗の値を求めます。
ケルビンブリッジの構成
- 不明抵抗（Rx） ：測定対象の抵抗。
- 既知抵抗（Rs） ：正確に把握された基準値。
- 比例抵抗（RaとRb） ：Ra/Rbの比率が既知であり、調節可能。
- 検流計 ：ブリッジがバランスしたとき、電流が流れないことを示すデバイス。
ケルビンブリッジの計算式
バランス状態のケルビンブリッジでは、次のような関係が成り立ちます:
Rx = Rs * (Ra / Rb)
この式により、わずかなバランス調整だけで精密に不明抵抗Rxの値を計算できます。この方程式が成立するためには、ブリッジの他の部分の抵抗は無視できるほど小さいか、または正確に補償されている必要があります。
ケルビンブリッジの応用
ケルビンブリッジは、特に電気工学において広範に利用されています。例えば、鉄道の軌道回路やダクタイル銅線などの接触抵抗測定、超電導材料の研究、さらには精密な電子部品の品質保証に至るまで、さまざまな分野で重要な役割を果たしています。また、非破壊検査においては、配線や溶接継手の微細な欠陥を見つけ出すためにも活用されています。
ケルビンブリッジオームメーターは、その高い精度と信頼性から、科学者や技術者にとってなくてはならない測定ツールの一つです。この原理を理解することは、物理学や工学を学ぶ上で非常に有意義な経験と言えるでしょう。
