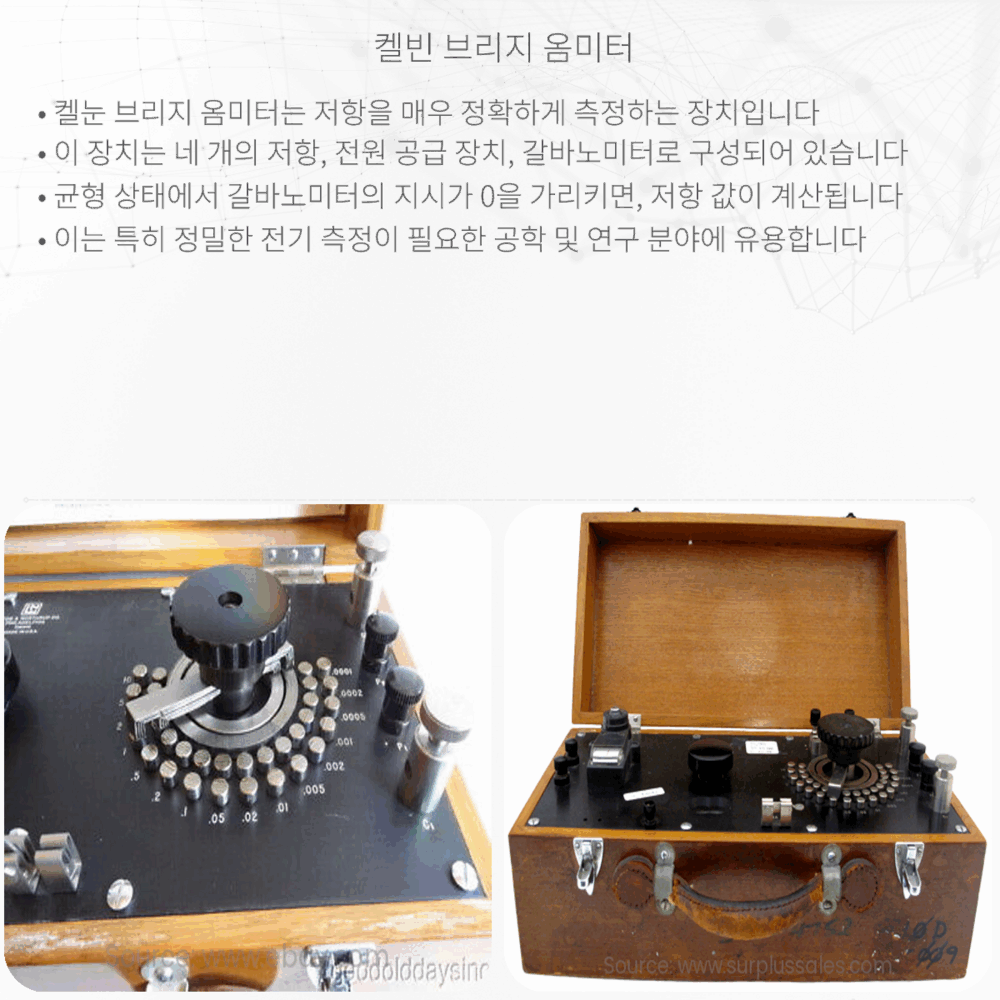

켈빈 브리지 옴미터는 정밀한 저항 측정을 가능하게 하는 장치로, 휘스톤 브리지의 개선된 형태입니다. 저저항 측정에 특히 유용하며 전기적 특성 분석에 널리 사용됩니다.
켈빈 브리지 옴미터란?
전기와 자기 현상을 이해하는 것은 물리학과 공학의 근간 중 하나입니다. 특히, 전기 저항을 측정하는 것은 전자공학 및 여러 기술 분야에서 매우 중요합니다. 켈빈 브리지 옴미터는 저항을 매우 정밀하게 측정하는데 사용되는 기기로, 기본적인 휘스톤 브리지(Wheatstone Bridge)의 원리를 개선하여 만든 장치입니다.
켈빈 브리지의 작동 원리
켈빈 브리지는 네 개의 저항(R1, R2, R3, Rx)와 전압계를 사용하여 알려지지 않은 저항(Rx) 값을 측정합니다. 이 네 저항을 두 개의 전압 분배기로 구성하여, 균형 상태에서 전압계의 지시가 ‘0’이 되는 조정점을 찾습니다.
- R1과 R2는 알려진 고정된 저항값을 가진 서로 다른 두 저항입니다.
- R3는 조절가능한 저항(변수 저항)으로, Rx과 비교하여 조절됩니다.
- Rx는 측정하고자 하는 알려지지 않은 저항입니다.
켈빈 브리지의 균형 조건은 다음과 같은 방정식으로 표현됩니다:
\[ R_x = \frac{R_3}{R_2} * R_1 \]
여기서 R2와 R3의 비율은 균형을 이루는 조건 하에서 조절됩니다. 균형 상태에서는 측정한 전압이 ‘0’이 됩니다. 즉, 전압계에 전압이 나타나지 않을 때 Rx의 저항값을 계산할 수 있습니다.
켈빈 브리지의 장점
- 정밀도: 켈빈 브리지는 미세한 저항의 변화까지도 감지할 수 있어 매우 정밀한 저항 측정이 가능합니다.
- 연결 오차 최소화: 측정하고자 하는 저항에 직접적으로 켈빈 클립이나 프로브를 연결함으로써 측정 오류를 최소화합니다.
- 저저항 측정: 특히 낮은 저항 값을 측정할 때 휘스톤 브리지보다 더욱 효과적입니다.
켈빈 브리지 옴미터는 전기 모터의 코일, 변압기의 권선, 금속의 접점 저항 등, 다양한 저저항 값을 갖는 부품의 정밀 측정에 널리 사용됩니다. 이로써 전기 및 전자 제품의 품질을 보장하고 성능을 향상시키는데 기여합니다.
결론
켈빈 브리지는 공학자와 기술자가 전기적 특성을 정밀하게 측정하고 제어할 수 있도록 해주는 중요한 도구입니다. 저항 측정뿐만 아니라 오늘날의 기술 발전과 혁신의 기반을 형성하는 기본적인 전자 공학의 원리를 이해하는 데에도 중요한 역할을 합니다. 전기와 자기 현상에 대한 지식을 바탕으로 현대 사회는 더욱 발전되고 효율적인 기술 솔루션을 개발할 수 있게 되었습니다.
