地面抵抗テスターの概要とその重要性を解説。電気安全を確保するアース抵抗測定の原理と手順を易しく説明します。

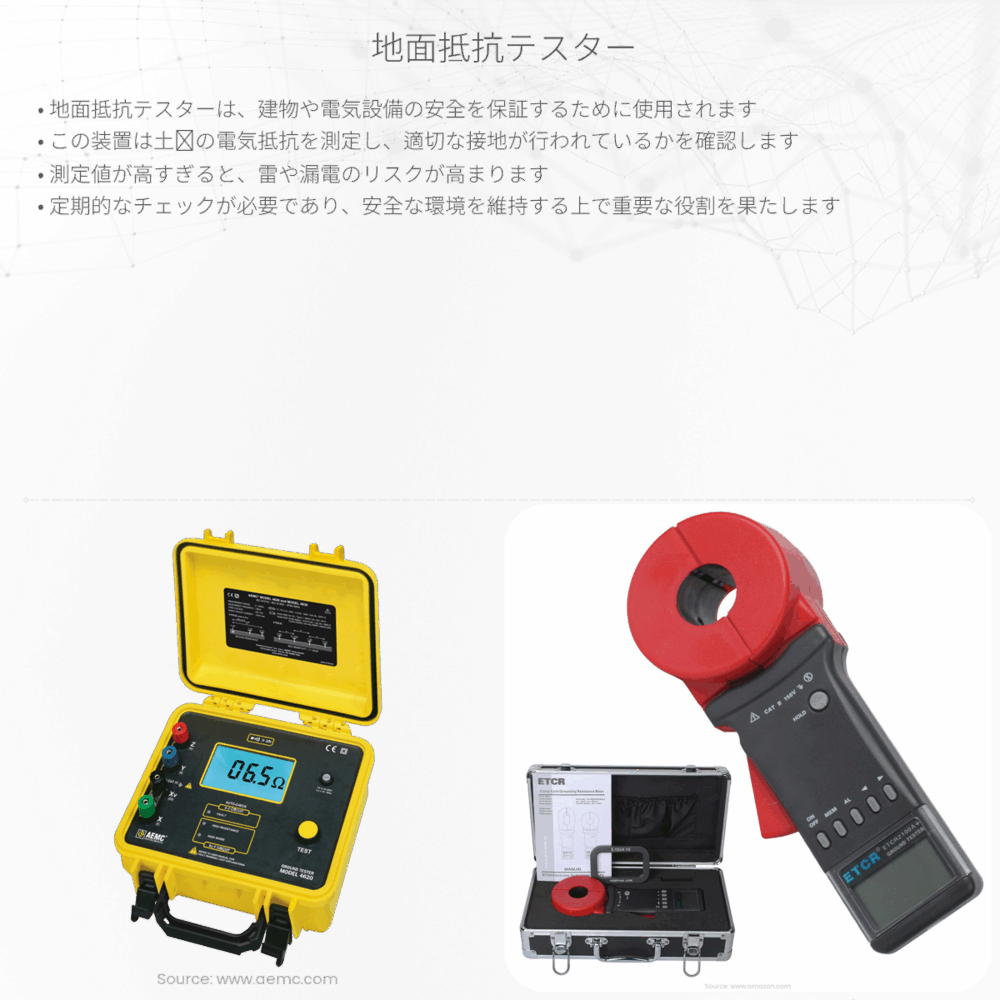

地面抵抗テスターとは
地面抵抗テスターは、電気を安全に使用するために必要な工具の一つです。電気システムでは、過剰な電流を安全に地面に逃がすためにアース（接地）が使用されます。このアースの効果を評価するために地面の抵抗を測定する必要があり、それを可能にするのが地面抵抗テスターです。
地面抵抗の重要性
過剰な電流が人体に流れると感電や火災の原因となるため、アースは電気安全の基本です。アースの抵抗が大きいと、適切に電流が地面に流れないため、設備や人の安全が保てません。したがって、建物や電気設備を安全に使用するためには、アース抵抗の測定と適切な管理が不可欠です。
地面抵抗測定の原理
地面抵抗を測定するためには、通常、2点法、3点法、4点法という方法が用いられます。これらの方法は、地面に打ち込んだ導体（試験電極）を介して電流を流し、別の電極間の電圧降下を測定することによって行います。
- 2点法: 電流を流す電極と電圧を測定する電極の2点だけを使用します。
- 3点法: 2点法に加えて、電流の流れる経路の影響を最小限に抑えるためにさらに1点の電極を使用します。
- 4点法(ウェンナー法): 均一な地盤での測定に適しており、4つの電極を一定の間隔で地面に打ち込んで測定します。
一般的には、3点法や4点法がより正確な測定結果を得られるため、多く用いられます。
地面抵抗測定の手順
- 測定する場所で地面に試験電極を打ち込みます。
- テスターを設置し、電極間に電流を流します。
- 流れた電流と電極間の電圧降下を測定し、オームの法則に基づいて抵抗値を計算します。
オームの法則は次のように表されます:
抵抗（R） = 電圧降下（V） / 電流（I）
ここで、測定された電圧降下と地面抵抗テスターによって供給された電流から、地面抵抗の値を算出します。
まとめ
地面抵抗テスターは、アース抵抗を測定し、電気システムの安全を確保するために不可欠です。正確な地面抵抗の値を知ることで、過剰な電流が想定外の事態を引き起こす前に、適切な安全対策を講じることができます。このテスターを使いこなすことで、私たちの日常生活における電気の安全が大きく向上します。
