インダクティブ電圧調整器は、AC電圧を調整するための電気機器で、工業設備や敏感な電子機器に安定した電源を供給します。
インダクティブ電圧調整器とは
インダクティブ電圧調整器は、交流（AC）電圧を調整するために使用される電気機器です。原理としては、コイル（インダクタ）の磁場の変化を利用して電圧を調整します。この機器は、電圧が不安定な電源から安定した電圧を供給する必要がある産業設備や、電力供給に敏感な電子機器への電源としてよく利用されます。
インダクティブ電圧調整器の動作原理

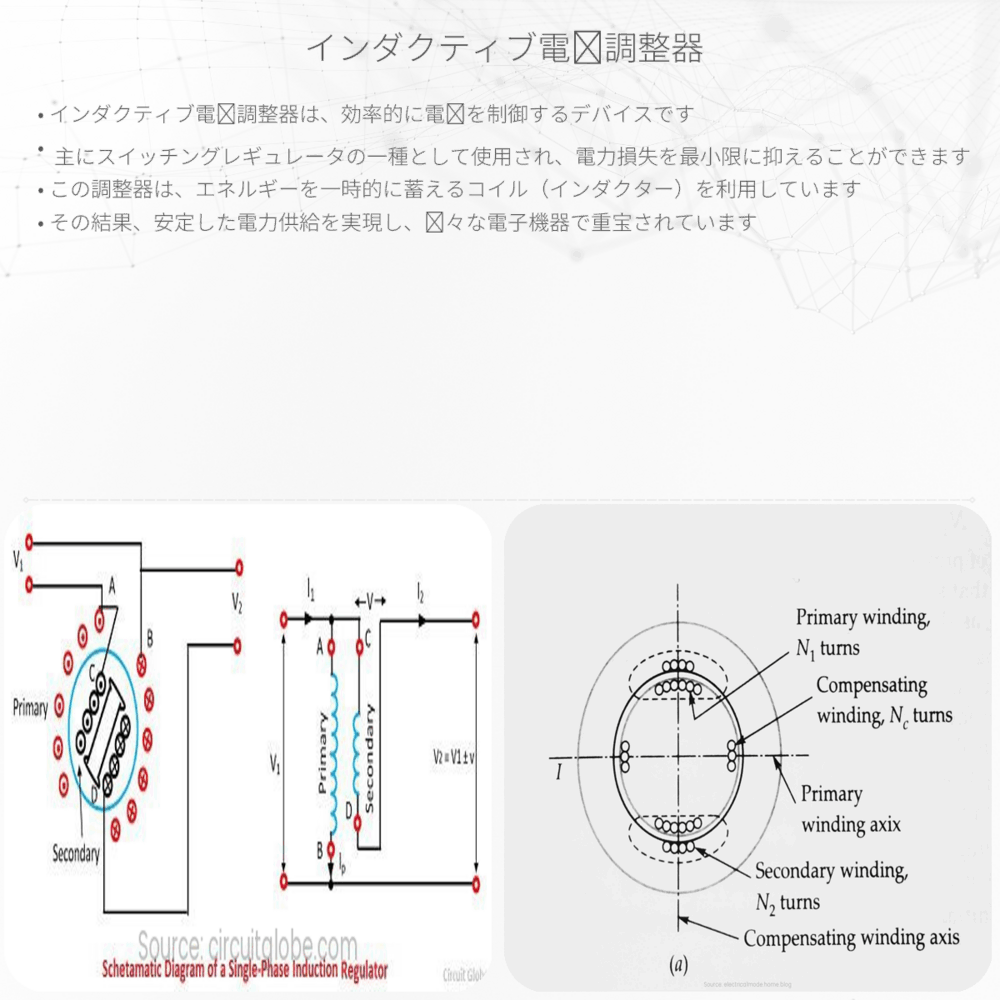

インダクティブ電圧調整器の基本的な要素は変圧器で、一次側と二次側のコイルを持っています。一次側には入力電圧が加えられ、二次側にはそれに応じた電圧が誘導されます。変圧器における電圧の比は、コイル巻数の比に等しくなります。つまり、二次側の巻数を一次側の巻数に対して多くすると昇圧され、少なくすると降圧されます。
- 昇圧：二次側の巻数 ＞ 一次側の巻数
- 降圧：二次側の巻数 ＜ 一次側の巻数
この原理を応用して、インダクティブ電圧調整器では特殊な巻き方をした変圧器、つまり、タップ切り替え機能を持つ変圧器や変圧比を連続的に変更する可変変圧器を用います。
電磁誘導の法則
インダクティブ電圧調整器の核となるのは、電磁誘導の法則です。ファラデーの電磁誘導の法則によれば、コイルの周囲の磁場が変化すると、コイル内に電圧が誘導されるというものです。この誘導電圧Vindは、磁束の時間変化率に比例します。
具体的には、次の方程式で表されます。
Vind = – N * (ΔΦ/Δt)
- Vind：誘導電圧
- N：コイルの巻数
- ΔΦ：磁束の変化量
- Δt：時間の変化量
磁束の変化を行うためには、AC電源を使用するか、機械的にコイルの位置を変える必要があります。
インダクティブ電圧調整器の利点と用途
インダクティブ電圧調整器は、ロスが少なく、高効率であるために様々な分野で使用されています。また、移動部分の少ない半固定式のものは、メンテナンスが容易であるという利点があります。オフィスビル、病院、電気通信施設、工業設備など、電圧の精度が重要とされるシステムにおいて、広く利用されています。
さらに、電力品質を改善し、電子機器の保護にも寄与します。電圧変動や瞬時の電力喪失を防いで、機器の安定稼動を維持することが、インダクティブ電圧調整器の重要な役割の一つです。
このように、インダクティブ電圧調整器は、私たちの日々の生活や産業活動において、不可欠な技術となっています。私達の周囲にあるさまざまな機器が正確かつ安定的に動き続けるために、電圧調整が静かに支えているのです。
