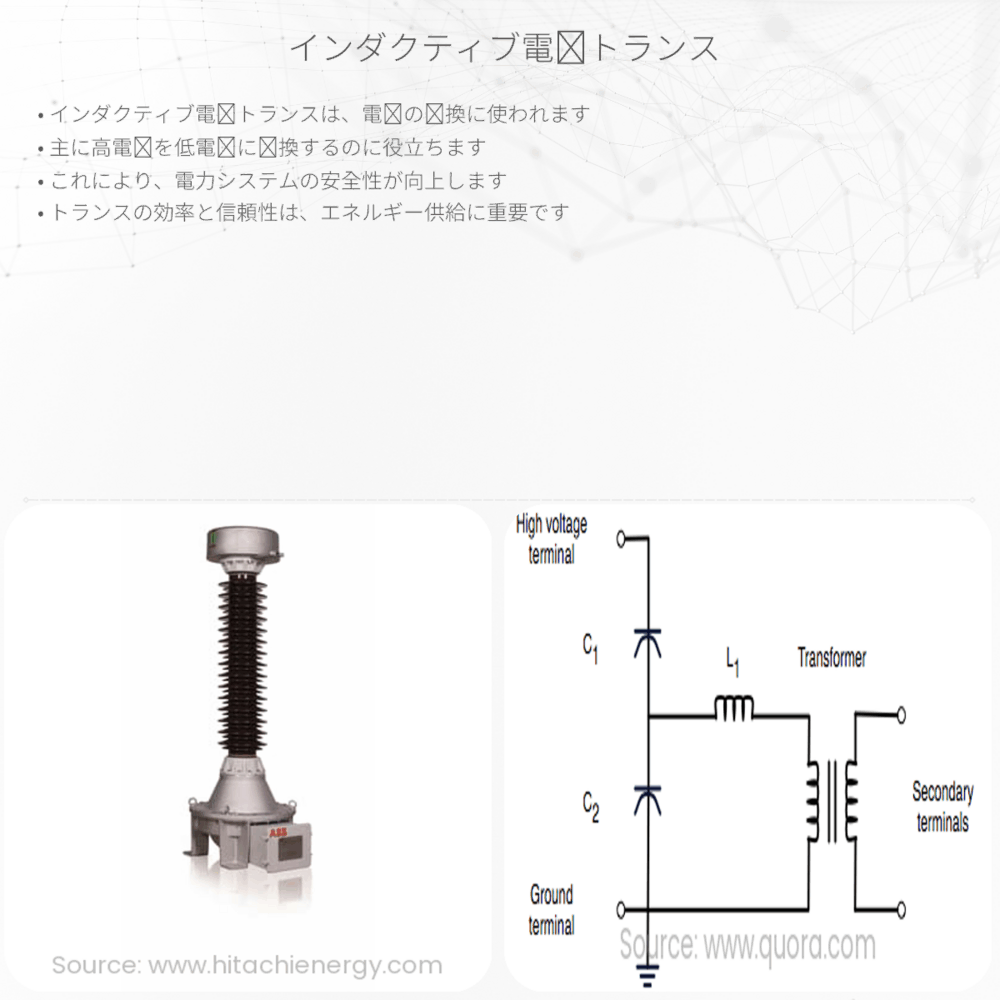

インダクティブ電圧トランスの基本
インダクティブ電圧トランスは、電磁誘導の原理を用いて電圧を変換する装置です。電磁誘導とは、磁場の変化が電流を生み出す現象であり、この原理は1831年にマイケル・ファラデイによって発見されました。インダクティブ電圧トランスは日常生活や産業界において欠かせない技術として広く利用されています。
電磁誘導の法則
電磁誘導には主にファラデーの法則が使われています。ファラデーの法則では、閉回路を通過する磁束の時間的変化率が起電力（電圧）を生むと述べられています。数学的には次のように表されます:
\[ EMF = – \frac{d\Phi_B}{dt} \]
ここで、EMFは起電力（electromotive force）を意味し、\( \Phi_B \) は磁束、\( t \) は時間です。マイナス符号はレンツの法則によるもので、起電力が磁場の変化に反対する向きに発生することを示しています。
トランスの構造と機能
一般的なインダクティブ電圧トランスは、二つのコイル（一次コイルと二次コイル）と、それらを巻き付ける鉄心から構成されています。トランスの基本的な機能は、一次コイルに交流電圧を適用することで、磁場を生成し、この磁場が鉄心を通して二次コイルに変化する電磁場を誘導します。この結果、二次コイルに新たな電圧（二次電圧）が発生します。
- 一次コイルに流れる交流電流により変動する磁場が作り出されます。
- この磁場が鉄心を介して二次コイルに伝わります。
- 磁場の変化によって二次コイルに電磁誘導による電圧が発生します。
トランスにおける電圧の変換比はコイルの巻数比によって決定されます。一次コイルの巻数を N1、二次コイルの巻数を N2とすると、次の関係が成立します:
\[ \frac{V_2}{V_1} = \frac{N_2}{N_1} \]
ここで、V1は一次側の電圧、V2は二次側の電圧です。したがって、N2がN1より大きければ、トランスは昇圧作用をし、N2がN1より小さければ降圧作用を行います。
実用的な応用とメリット
インダクティブ電圧トランスは電力の伝送と変換において大きな役割を果たします。例えば、発電所で生成された高電圧の電力を長距離伝送する際、電流を減らしてエネルギーの損失を小さくし、目的地に近づくにつれて低電圧に変換して家庭や企業に分配します。
トランスの利点は以下の通りです:
- 電圧の変換が可能で、電力の伝送効率を高める。
- 電流を制御することでエネルギー損失を最小限に抑える。
- 単純な構造で、非常に高い信頼性と長い寿命を持つ。
- 絶縁材料によって高電圧と低電圧の部分が隔てられており、安全性が高い。
インダクティブ電圧トランスの理解は、電気を利用する任意のシステムや装置にとって、基本中の基本です。このようなトランスの基本原理と機能を理解することで、私たちは日常生活で使用する電気製品や産業装置の動作原理をより深く理解することができます。
