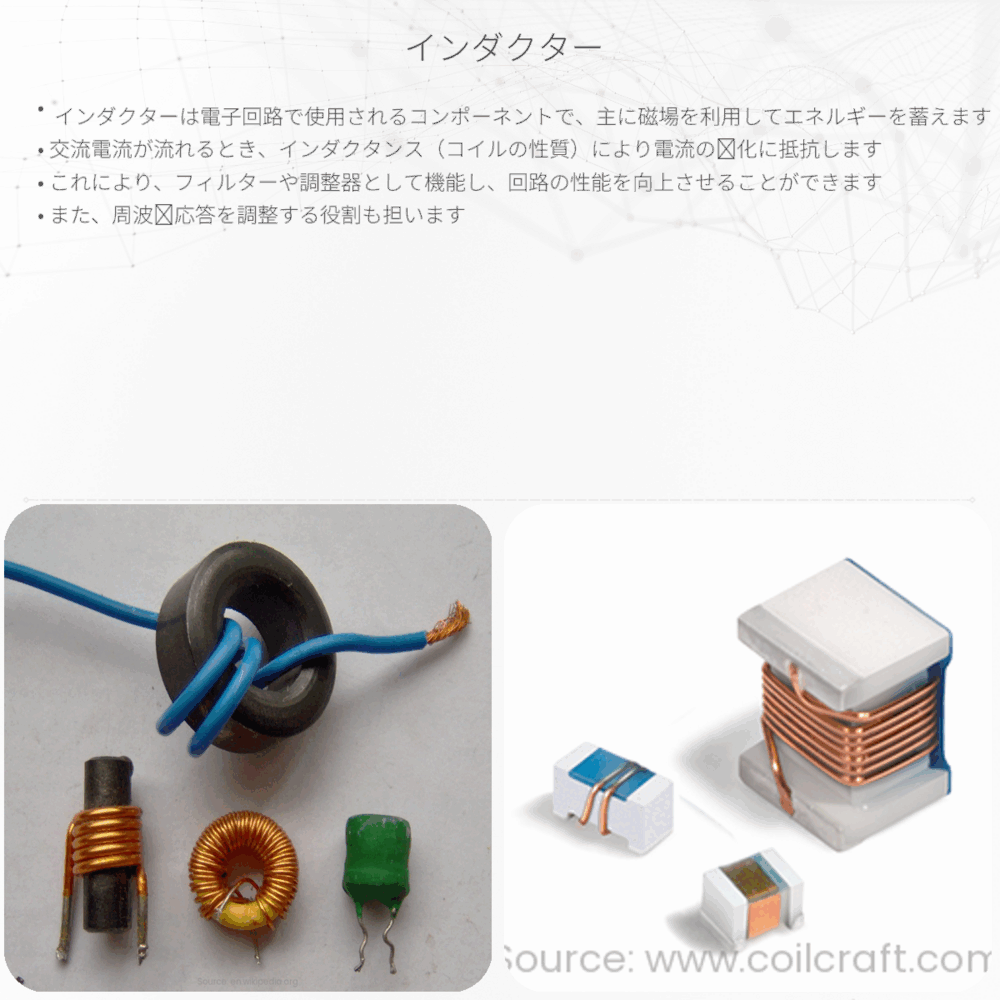

インダクターの基礎
電気と磁気の世界では、インダクターは不可欠な部品の一つです。インダクターは、それが流れる電流の変化を抵抗することで知られているコイル型の電子部品です。この現象を「自己インダクタンス」と呼び、これがインダクターの基本的な動作原理となっています。
自己インダクタンスとは
自己インダクタンスとは、インダクターのコイルを流れる電流が変化するとき、その変化に反対する方向に電圧（起電力）が生じる珠性のことを指します。ファラデーの電磁誘導の法則に基づき、この現象が生まれます。すなわち、電流がコイルを流れる際には磁場が発生し、この磁場はコイル内の磁束を変化させます。電流が増加すると磁束も増加し、逆に電流が減少すると磁束も減少します。この磁束の変化が電圧を発生させるのです。
L（インダクタンス）の定義
インダクタンスは「L」という記号で表され、その単位はヘンリー（H）です。インダクターの特性を量的に表すために、以下の式が用いられます。
\[V = L*\frac{dI}{dt}\]
ここで、\( V \)は誘導された電圧、\( L \)はインダクタンス、\( \frac{dI}{dt} \)は時間に対する電流の変化率を指します。この式は、電流の変化が急であればあるほど、あるいはインダクタンスの値が大きければ大きいほど、大きな誘導電圧が生まれることを表しています。
インダクターの一般的な用途
- フィルタリング：電源からの雑音を除去するために使用され、電子回路内での信号の清浄化に寄与します。
- エネルギー貯蔵：一時的にエネルギーを貯蔵し、その後必要なときに離脱することができます。これにより、スムーズな電力供給が可能になります。
- チョーク：高周波数の電流がインダクターを通りにくくする性質を利用して、特定の周波数を制御するために使われます。
インダクターに関連する現象
インダクターは電流の突然の変化に対して抵抗するため、回路を切ったときにスパイク電圧が生じることがあります。これは時に回路や電子部品に損害を与える可能性があるため、適切な保護措置が必要です。
加えて、インダクター同士が近接している場合、「相互インダクタンス」という別の現象が発生することがあります。これは一つのインダクターによって発生した磁場が他のインダクターに影響を与え、誘導電圧が生じる現象です。この相互作用は、トランスフォーマーや無線充電などの技術に活かされています。
まとめ
インダクターは、その自己インダクタンスの性質を活かして様々な電子回路で重要な役割を果たします。エネルギーの貯蔵から信号の整形、雑音除去まで、インダクターは電気工学の多くの分野で不可欠な存在です。インダクタンスの理解は、電気と磁気の分野で深い知識を身につけるための一歩となるでしょう。
