인덕터의 원리 및 다양한 전자회로에서의 응용법을 알아보고, 필터, 에너지 저장, 트랜스포머에 어떻게 사용되는지 탐구합니다.
인덕터의 원리와 응용
전기와 자기는 떼려야 뗄 수 없는 관계에 있습니다. 전기현상과 자기현상은 서로를 유발하는데, 이 관계는 많은 전자기학 응용에서 중요한 역할을 합니다. 오늘은 인덕터(inductor), 즉 코일에 대해 이야기해보겠습니다. 인덕터는 전기회로 속에서 전류의 변화를 방해하여 에너지를 저장하는 부품으로, 자기장을 이용합니다.

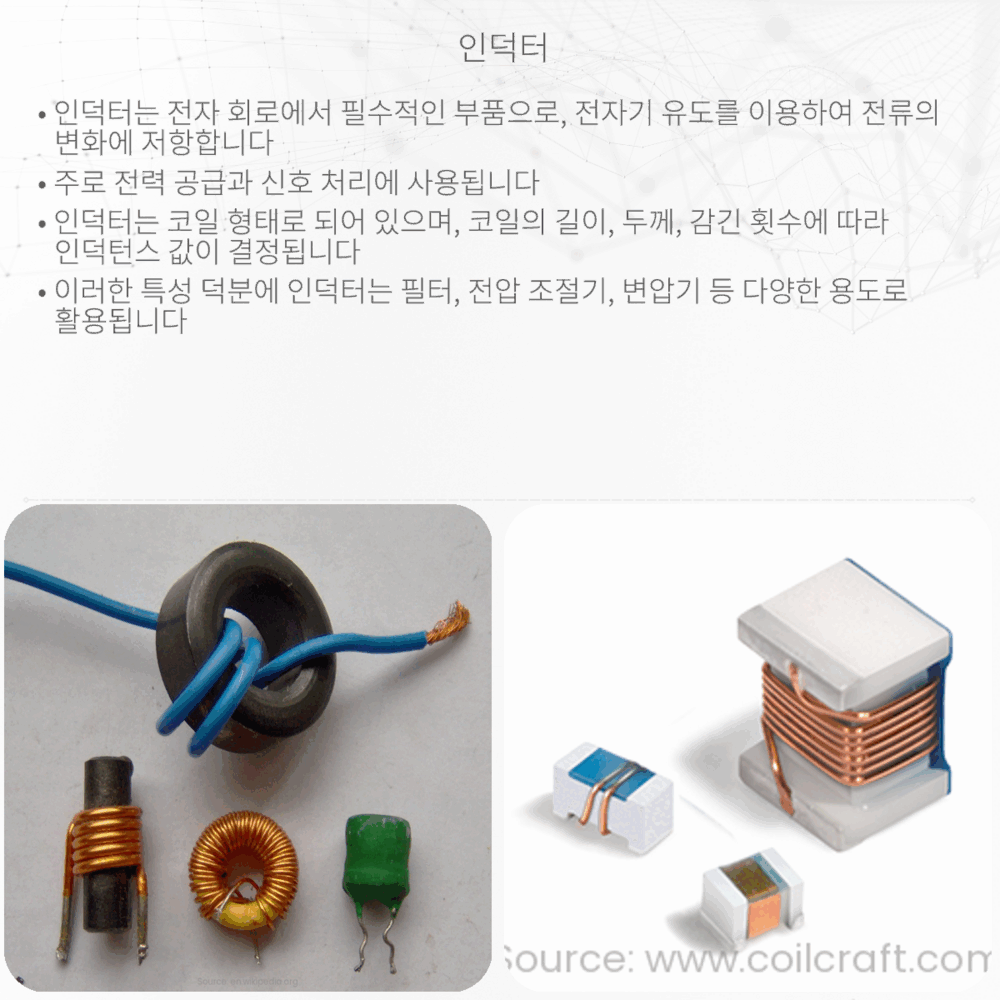

인덕터의 기본 원리
인덕터는 간단하게 설명하면, 전선을 감아 만든 코일 형태의 부품입니다. 이 코일에 전류가 흐르게 되면 코일의 주변으로 자기장이 형성되고, 전류의 변화가 있을 때 이 자기장도 변하게 됩니다. 파라데이의 전자기 유도 법칙에 따르면, 전류의 변화는 코일 내부와 주변에 전압을 유도하며, 이 유도된 전압은 원래의 전류 변화를 억제하는 방향으로 작용합니다. 이 현상을 자기 유도 또는 인덕턴스라고 합니다.
전류 변화를 억제하는 이 특성은 아래와 같은 공식으로 표현할 수 있습니다:
- 인덕턴스(L): 인덕터가 얼마나 많은 자기적 에너지를 저장할 수 있는지를 나타내는 값으로, 단위는 헨리(H)입니다.
- 유도 전압(V): 인덕턴스와 전류의 변화율(∆I/∆t)에 비례하며, V = -L * (∆I/∆t)로 계산됩니다.
인덕터의 사용 예
인덕터는 그 특성을 활용하여 다양한 방식으로 전자회로에서 사용됩니다:
- 필터: 전원 라인의 노이즈를 줄이거나 신호에서 원하지 않는 주파수를 걸러내는 필터로 사용됩니다.
- 에너지 저장: 변화하는 전류를 사용하여 에너지를 저장하고 필요할 때 이를 방출하는 스위칭 전원공급장치에서 주요하게 사용됩니다.
- 트랜스포머: 인접한 두 개의 인덕터를 사용하여 전압을 변환하는 트랜스포머의 핵심 부품으로도 활용됩니다.
인덕터의 실생활 응용
인덕터는 전자기기에서 다양한 형태로 쓰입니다. 스마트폰, 컴퓨터, TV 등의 전자 제품에서 필터로 사용되거나, 자동차의 전기 시스템 안에서 에너지를 저장하고 방출하는 역할을 합니다. 뿐만 아니라 무선 충전 기술에서도 중요한 역할을 하는데, 전자기 유도를 이용하여 배터리를 충전하는 방식에서 인덕터를 찾아볼 수 있습니다.
인덕터는 보이지 않는 곳에서 우리의 전자기기가 원활하게 동작할 수 있게 도와주는 중요한 구성 요소입니다. 전자공학을 공부하는 학생들이나 전자기기에 관심 있는 분들에게 인덕터는 그 원리를 이해하고 응용하는 데 있어 매우 흥미로운 주제가 될 것입니다.
이 기사를 통해 인덕터의 기본 원리와 응용에 대해 간단히 알아보았습니다. 전기와 자기의 상관관계를 학습하면서, 우리 주변의 기술과 어떻게 연결되어 있는지 탐구하는 것은 과학과 공학에 대한 깊은 이해를 구축하는 데 중요한 첫 걸음이 될 수 있습니다.
