インダクティブチューニング回路

インダクティブチューニング回路とは

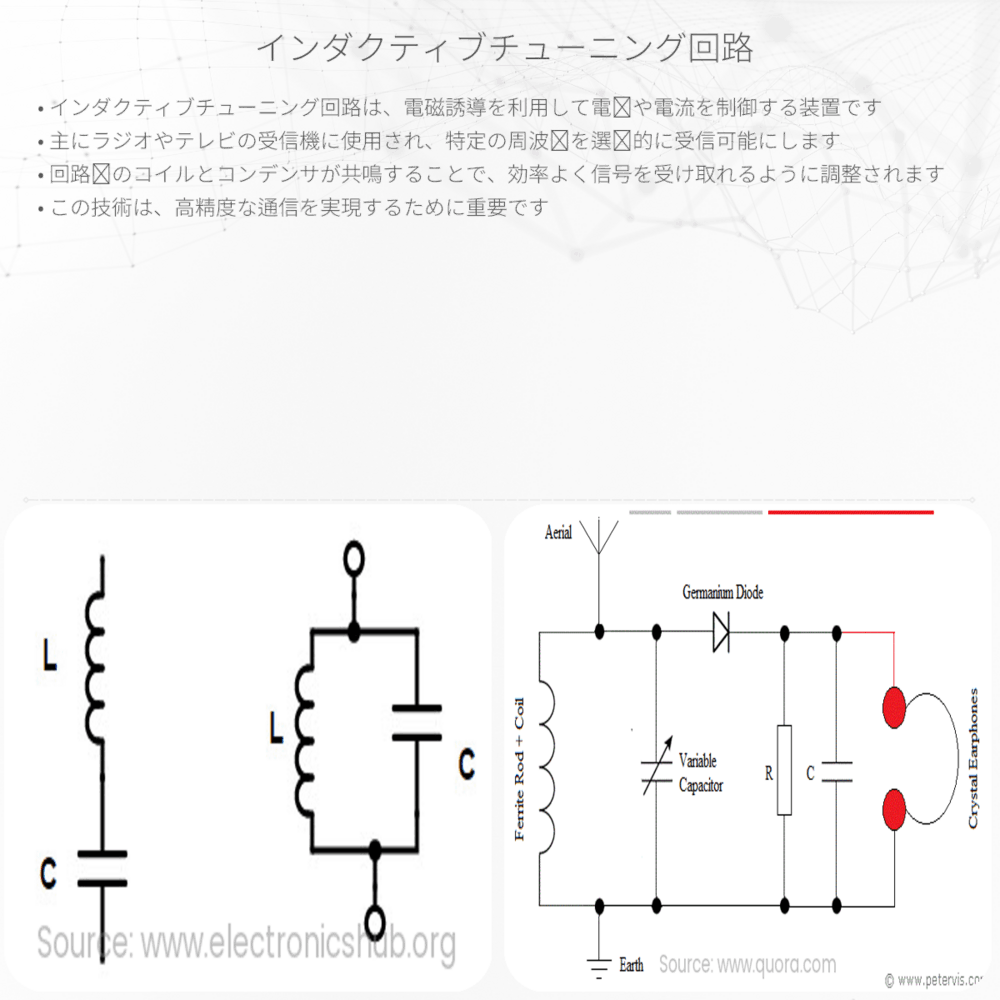

インダクティブチューニング回路とは、電気信号の特定の周波数を選択するために使用される電子回路です。このタイプの回路はラジオ受信機やテレビなど、多くの無線通信システムで重要な役割を果たしています。インダクティブチューニング回路は主に、コイル(インダクター)とコンデンサーを使用して構成されており、これらの組み合わせにより共振回路が作成されます。

インダクティブチューニング回路の基本原理

インダクターとコンデンサーが直列または並列に接続されると、共振と称される現象が起きることがあります。共振が発生すると、回路は特定の周波数において特に高いインピーダンスまたは低いインピーダンスを示します。これは、インダクターのリアクタンスとコンデンサーのリアクタンスが互いに打ち消し合うために起こります。

  • インダクターのリアクタンス(XL)は周波数(f)とインダクタンス(L)に依存し、
    XL = 2 * π * f * L
  • 一方、コンデンサーのリアクタンス(XC)は周波数とコンデンサンス(C)に反比例し、
    XC = 1 / (2 * π * f * C)

この二つのリアクタンスが等しいとき、即ち XL = XC のとき、回路は共振状態になります。共振周波数(f0)は以下の式で求められます。

f0 = 1 / (2 * π * √(L * C))

インダクティブチューニング回路の応用

インダクティブチューニング回路は、電子機器の中で「チューニング」のプロセスを行う際に不可欠です。たとえばラジオでは、リスナーがダイヤルを回すとインダクティブチューニング回路内のコンデンサーの容量が変化し、共振する周波数が変わり、リスナーは異なる周波数の放送局を選択することができます。

  1. ラジオ受信: ラジオはインダクティブチューニング回路を使用して、特定の放送局の周波数を捉えます。
  2. 信号生成: 電子楽器やオシレーターなどでは、所望の周波数を生成するために回路が使用されます。
  3. 周波数フィルタリング: インダクティブチューニング回路は、特定の信号を分離し、不要なノイズや周波数成分を排除するためにも用いられます。

まとめ

インダクティブチューニング回路は、現代の電子工学と通信技術において基本的でありながら重要な役割を持ちます。この回路を理解することによって、周波数を扱う多くの電子機器やシステムの動作原理についての理解を深めることができます。シンプルながら強力なこの原理は、多くの技術革新を可能にしており、今後も様々な応用が見込まれています。
