インダクティブシグナルカプラ

インダクティブシグナルカプラは電磁誘導を使用して信号を無接点で伝送するデバイスで、接触不良のリスクなく使用可能です。

インダクティブシグナルカプラとは

インダクティブシグナルカプラとは、電磁誘導を利用して信号を無接点で伝達するデバイスです。この原理は、変圧器やワイヤレス給電といった技術にも用いられています。インダクティブカプラは、接触不良や摩耗の心配がなく、信号を安全かつ確実に伝えることが可能です。

電磁誘導とは

インダクティブシグナルカプラの基本となる電磁誘導とは、磁場の変化が電圧を誘発する現象です。ファラデーの電磁誘導の法則によると、閉回路を通る磁束の時間的変化は、回路に起電力を生じさせるとされています。この現象を数式で表すと以下のようになります。

E = -N * (dΦ_B / dt)

ここで、

• Eは起電力（単位：ボルト）
• Nはコイルの巻数
• dΦ_Bは磁束の変化量（単位：ウェーバー）
• dtは時間の変化量（単位：秒）

マイナス符号はレンツの法則を表しており、誘発された電流が磁束の変化を妨げる方向に流れることを意味しています。

インダクティブシグナルカプラの構造

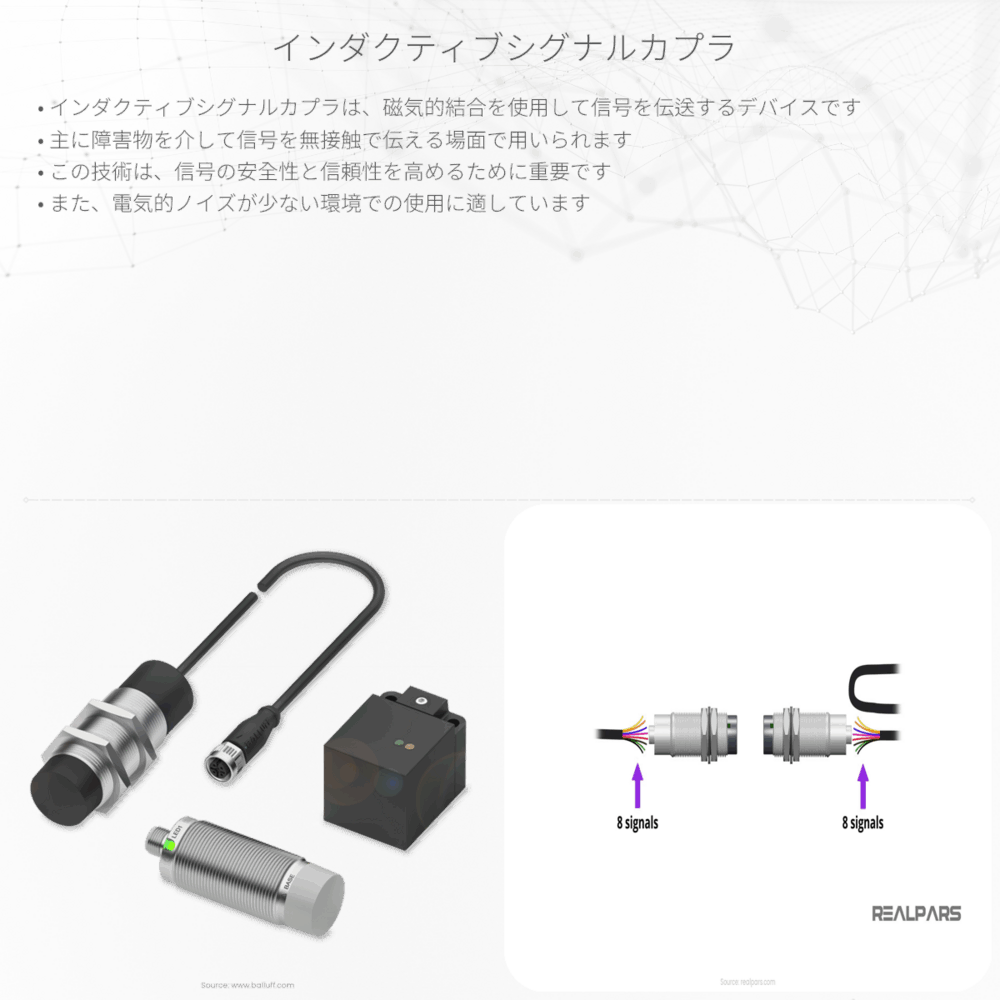

一般的なインダクティブシグナルカプラは、主に送信コイルと受信コイルから構成されます。これらのコイルは通常、互いに離れた位置に配され、磁気的に結合しています。

• 送信コイル: 電気信号が流れると、磁場を生成します。
• 受信コイル: 送信コイルによって生じた変化する磁場により、電圧が誘発されます。

カプラの応用

インダクティブシグナルカプラは、様々な工業分野で用いられています。以下はその例です。

1. リレーやスイッチなどの隔離による信号伝達
2. 回転体からの信号の伝送
3. 電力線通信などの遠隔伝送

以上のように、インダクティブシグナルカプラは、信号を伝達するための非接触かつ高い信頼性を持つ手段を提供します。電磁誘導の原理を用いることで、物理的な接続が困難または不可能な環境においても、効果的に信号を伝えることができるのです。
