Scopri il funzionamento, le applicazioni e l’importanza delle porte logiche XNOR nel mondo dell’elettronica digitale e nel design dei circuiti.
La Porta Logica XNOR
La porta logica XNOR, nota anche come porta di equivalenza, è un componente fondamentale nel mondo dell’elettronica digitale. Questa porta esegue una funzione logica che produce un output alto (1) solo quando gli input sono uguali. In termini semplici, la porta XNOR verifica l’uguaglianza tra due segnali logici.
Funzionamento e Simbologia

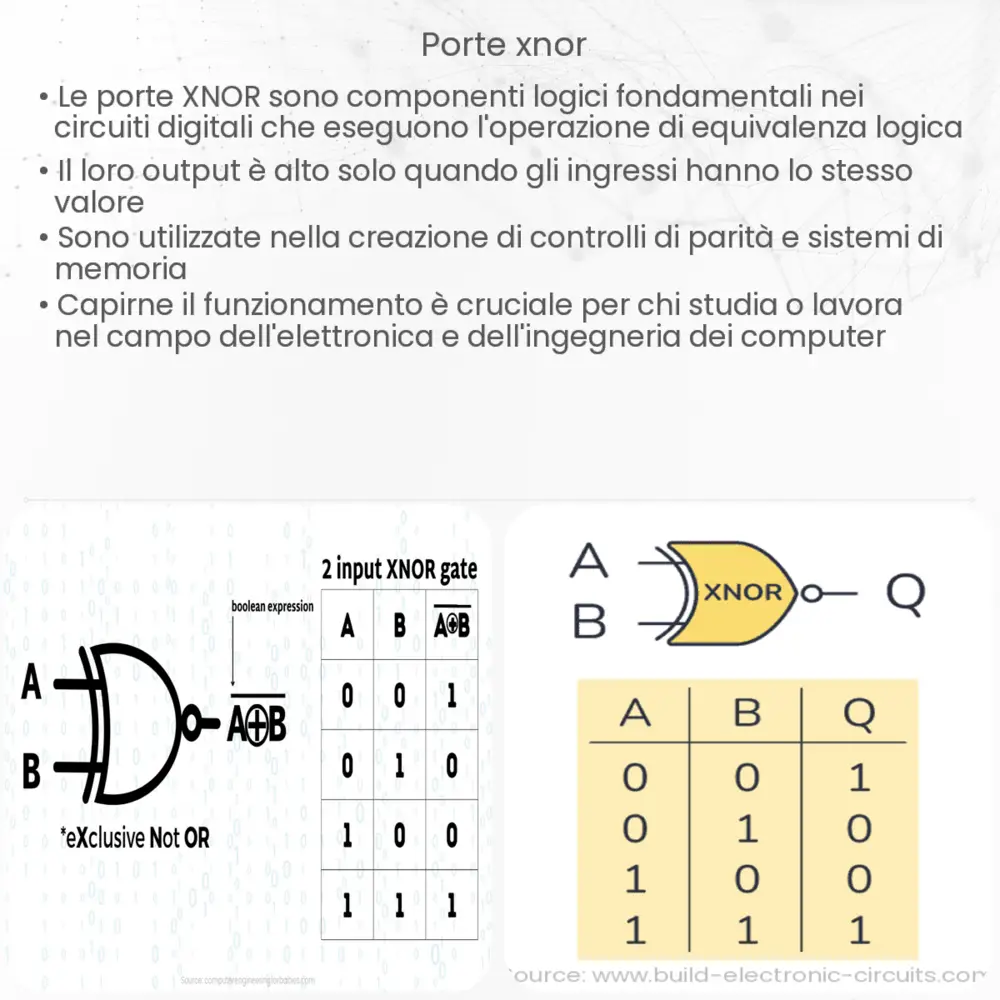

Il funzionamento della porta XNOR può essere descritto attraverso una semplice equazione logica: A XNOR B = NOT(A XOR B), dove NOT indica la negazione, e XOR rappresenta l’operazione di “disgiunzione esclusiva”. Graficamente, la porta XNOR è rappresentata da un simbolo simile a quello della porta XOR con un cerchio aggiunto all’uscita, indicando la negazione del risultato XOR.
Tabella di Verità
La tabella di verità della porta XNOR illustra come l’output dipenda dalla combinazione degli input:
- Se entrambi gli input sono 0, l’output è 1.
- Se un input è 0 e l’altro è 1, l’output è 0.
- Se entrambi gli input sono 1, l’output è 1.
Questa caratteristica rende la porta XNOR ideale per implementare funzioni di parità, controllo di errore, e circuiti che richiedono confronti di uguaglianza.
Applicazioni Pratiche
Le porte XNOR trovano applicazione in una varietà di circuiti digitali, inclusi quelli per la verifica della parità, dove controllano se il numero di bit impostati a 1 in un dato gruppo è pari o dispari. Sono inoltre impiegate in sistemi di memoria, circuiti aritmetici, e nella realizzazione di funzioni logiche complesse attraverso la combinazione con altre porte logiche.
La flessibilità e l’efficienza della porta XNOR nella verifica dell’uguaglianza e nel controllo di parità la rendono un elemento insostituibile nel design dei circuiti digitali moderni.
Realizzazione Pratica e Sfide
La realizzazione fisica delle porte XNOR si basa su tecnologie a semiconduttori, sfruttando transistor MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) o BJT (Bipolar Junction Transistor). La configurazione specifica dei transistor determina le caratteristiche di performance del circuito, come la velocità di commutazione e il consumo energetico. Una sfida nella progettazione di circuiti con porte XNOR è ottimizzare questi parametri per soddisfare i requisiti specifici dell’applicazione, mantenendo al contempo l’affidabilità e la resistenza ai disturbi elettronici.
Integrazione nei Sistemi Complessi
Nei sistemi digitali complessi, le porte XNOR sono spesso integrate in chip insieme ad altre porte logiche per formare circuiti più complessi, come contatori, registri a scorrimento, e unità di elaborazione. La capacità di realizzare funzioni logiche complesse con combinazioni di porte semplici come la XNOR evidenzia l’importanza della logica digitale modulare nel design elettronico.
Il Futuro della Porta XNOR
Con l’avanzare della tecnologia, la ricerca si concentra sul miglioramento delle porte logiche, inclusa la XNOR, attraverso materiali innovativi, come i nanomateriali e i semiconduttori organici, e tecnologie emergenti come la logica quantistica. Questi sviluppi promettono circuiti ancora più veloci, efficienti e meno ingombranti, aprendo nuove frontiere nell’elettronica digitale e nell’informatica.
Conclusione
La porta logica XNOR rappresenta un elemento basilare ma potente nell’arsenale della tecnologia digitale. Il suo ruolo nel confronto di uguaglianza, controllo di parità, e implementazione di funzioni logiche complesse sottolinea l’importanza della logica digitale nel mondo moderno. Mentre la tecnologia progredisce, l’evoluzione delle porte logiche come la XNOR continuerà a essere al centro dell’innovazione, spingendo i limiti di ciò che è possibile realizzare con l’elettronica digitale. La semplicità concettuale unita alla vasta applicabilità rende la porta XNOR un pilastro fondamentale nel design dei sistemi elettronici, evidenziando la bellezza e l’efficienza della logica digitale nel trasformare l’elettronica e l’informatica.
