Introduzione ai Circuiti RC
Il circuito RC è uno dei più fondamentali componenti elettronici utilizzati in elettronica e ingegneria elettrica. Composto da una resistenza (R) e un condensatore (C), gioca un ruolo cruciale in numerosi dispositivi e sistemi, dalla filtrazione dei segnali alla temporizzazione e alla memorizzazione di energia elettrica. In questo articolo, esploreremo le basi dei circuiti RC, il loro funzionamento e alcune applicazioni pratiche.
Principi di Funzionamento

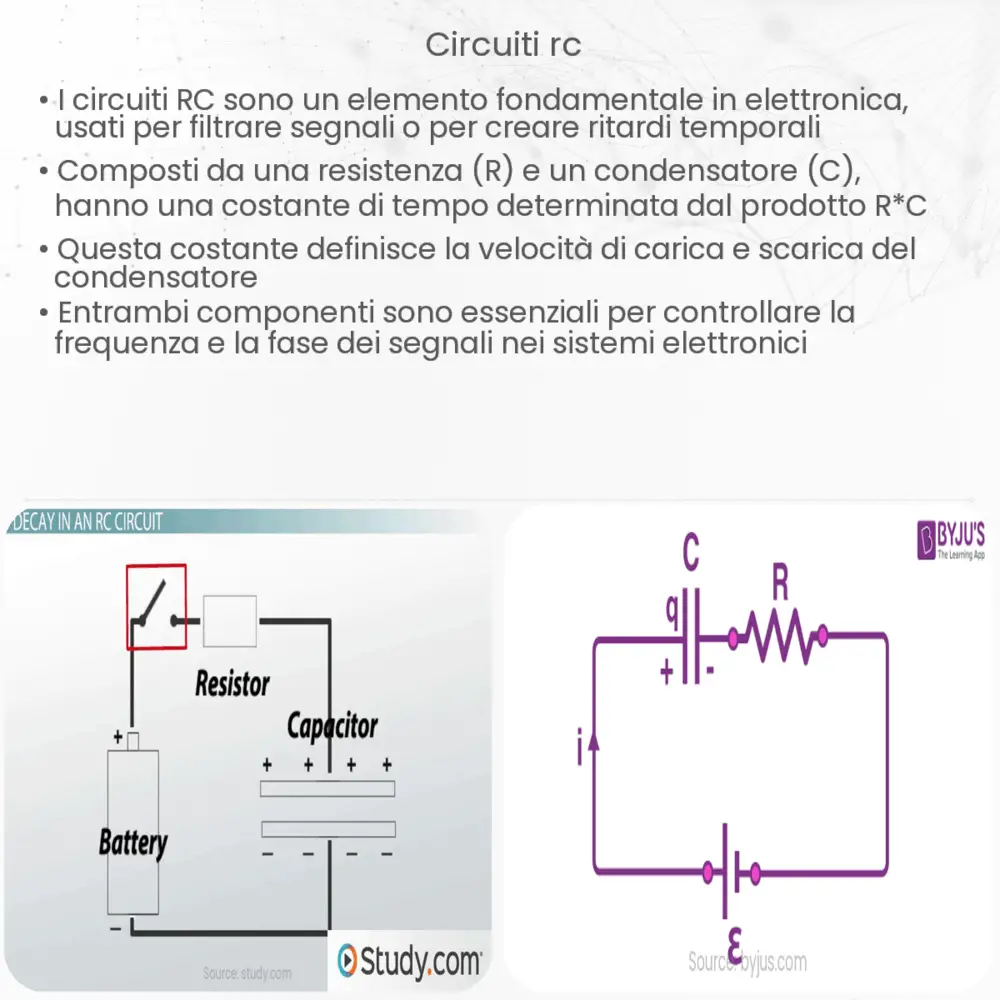

Un circuito RC può essere configurato in due modi principali: in serie o in parallelo. Tuttavia, la configurazione più comune e quella che tratteremo maggiormente è il circuito RC in serie. In tale configurazione, la resistenza (R) e il condensatore (C) sono connessi uno dopo l’altro e collegati a una fonte di tensione. Il comportamento del circuito RC è fortemente influenzato dalla sua costante di tempo, indicata con τ (tau), che è il prodotto della resistenza (in ohm) per la capacità (in farad), ovvero τ = R*C. Questa costante di tempo rappresenta il tempo necessario affinché la tensione sul condensatore raggiunga circa il 63% del suo valore finale dopo l’applicazione di una tensione costante, o il tempo necessario per scaricarsi al 37% del suo valore iniziale dopo la rimozione della tensione.
La Carica e Scarica del Condensatore
Durante il processo di carica, la tensione sul condensatore aumenta gradualmente seguendo una curva esponenziale. L’equazione che descrive la tensione sul condensatore (VC) in funzione del tempo (t) durante la carica è VC = V0(1 – e-t/τ), dove V0 è la tensione della fonte. Invece, durante la fase di scarica, la tensione segue l’equazione VC = V0e-t/τ, decrescendo esponenzialmente fino a raggiungere zero.
Applicazioni dei Circuiti RC
I circuiti RC trovano applicazione in una vasta gamma di dispositivi elettronici. Sono comunemente utilizzati come filtri passa basso o passa alto per modificare la risposta in frequenza di un segnale elettrico, rimuovendo le componenti di frequenza indesiderate. Inoltre, grazie alla loro capacità di ritardare variazioni di tensione, sono impiegati in circuiti di temporizzazione e oscillatori. Altre applicazioni includono l’integrazione e la derivazione di segnali, il condizionamento di segnali in sensori e la memorizzazione temporanea di energia elettrica.
Analisi in Frequenza dei Circuiti RC
Un aspetto cruciale dei circuiti RC è la loro capacità di influenzare i segnali in base alla frequenza. In un filtro passa basso RC, per esempio, le frequenze inferiori alla frequenza di taglio (determinata dalla costante di tempo τ) possono passare quasi inalterate, mentre quelle superiori vengono attenuate. La frequenza di taglio, fc, è data da fc = 1/(2πRC), dove R è la resistenza in ohm, C è la capacità in farad, e π è una costante matematica. Analogamente, in un filtro passa alto RC, le frequenze superiori alla frequenza di taglio passano, mentre quelle inferiori vengono attenuate.
Calcolo della Risposta Transitoria
La risposta transitoria di un circuito RC descrive come il sistema reagisce a cambiamenti improvvisi, come l’applicazione o la rimozione di una tensione. Questa risposta è fondamentale per comprendere come i circuiti RC gestiscano i segnali variabili nel tempo e la loro efficienza nel filtrare o ritardare questi segnali. Le equazioni esponenziali menzionate precedentemente sono alla base del calcolo di questa risposta, permettendo di prevedere il comportamento del circuito in diverse condizioni operative.
Considerazioni Pratiche
Nell’implementazione pratica dei circuiti RC, è importante considerare alcuni fattori, come la tolleranza dei componenti e gli effetti non ideali. Le resistenze e i condensatori hanno tolleranze specificate dal produttore, che possono influenzare le prestazioni del circuito. Inoltre, i condensatori possono avere perdite dielettriche o altri comportamenti non ideali che modificano la risposta del circuito. Pertanto, la progettazione di circuiti RC richiede un’attenta selezione dei componenti e, talvolta, la compensazione degli effetti non ideali per ottenere le prestazioni desiderate.
Conclusione
I circuiti RC sono componenti essenziali in elettronica, con applicazioni che vanno dalla filtrazione dei segnali e temporizzazione, fino alla memorizzazione di energia. La loro semplicità e versatilità li rendono ideali per una vasta gamma di applicazioni. Comprendere i principi di base, come la costante di tempo, la carica e la scarica del condensatore, e la risposta in frequenza, è fondamentale per sfruttare appieno le potenzialità dei circuiti RC. Con la giusta progettazione e considerazione delle limitazioni pratiche, i circuiti RC possono essere utilizzati efficacemente in molti ambiti dell’elettronica moderna, dimostrando la loro importanza ininterrotta nel campo dell’ingegneria elettrica.
