Introducción al Sensor de Presión de Tubo Bourdon
El sensor de presión de tubo Bourdon es un dispositivo diseñado para medir la presión de fluidos, tanto gases como líquidos. Este tipo de sensores, desarrollados por primera vez en 1849 por el ingeniero francés Eugène Bourdon, son uno de los dispositivos más antiguos y utilizados en el campo de la medición de presiones.
Principio de Funcionamiento

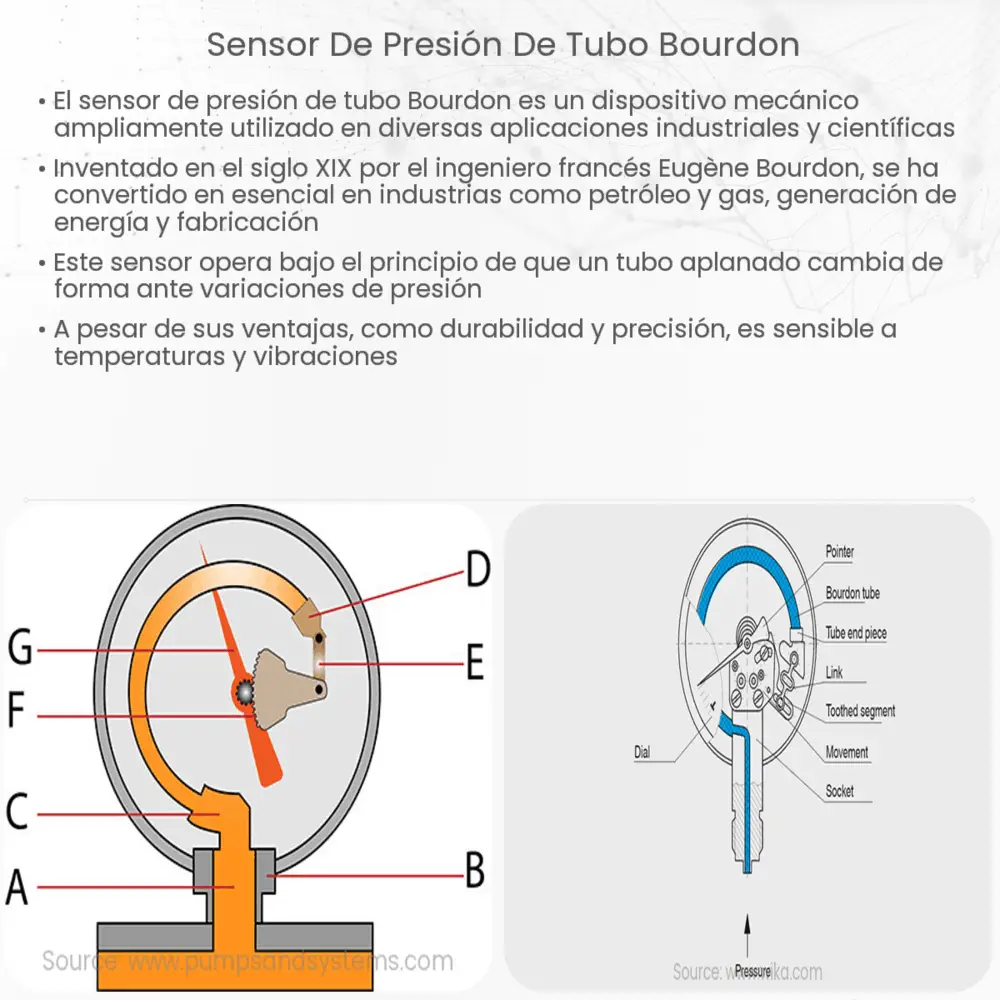

El tubo Bourdon funciona de manera simple pero eficaz. En esencia, el sensor de presión de tubo Bourdon es un tubo metálico sellado en un extremo y abierto en el otro. Este tubo está formado en una curva de C, aunque también puede encontrarse en diversas formas como la espiral o la hélice. Cuando la presión del fluido entra en el tubo, el aumento de presión hace que el tubo intente enderezarse. Este movimiento se traduce luego en una medida de presión.
- Tubo de Forma C: En un diseño de forma C, el tubo se flexiona hacia afuera cuando se aplica presión. El extremo cerrado del tubo se conecta a una palanca mecánica que se mueve con el tubo y transfiere este movimiento a una aguja indicadora en un dial.
- Tubo de Espiral: Para rangos de presión más altos, se puede utilizar un diseño de tubo espiral. Aquí, el tubo se enrolla en una espiral, de modo que un aumento de presión provoca que la espiral se desenrolle.
- Tubo Helicoidal: Similar al diseño de la espiral, pero en este caso, el tubo se enrolla en una hélice 3D, similar a un resorte. Este diseño permite rangos de presión aún mayores que el diseño de la espiral.
Aplicaciones del Sensor de Presión de Tubo Bourdon
El sensor de presión de tubo Bourdon se utiliza en una variedad de aplicaciones. Estos pueden encontrarse en la industria petrolera y gasística, donde se utilizan para monitorear la presión en las tuberías. También son comunes en el sector de la energía, donde se utilizan en las plantas de energía para controlar la presión del vapor y otros fluidos. Los sensores de presión de tubo Bourdon también se encuentran en numerosas aplicaciones médicas y científicas, donde se utilizan para medir la presión en los sistemas de tuberías y en las cámaras de vacío.
Ventajas y Desventajas del Sensor de Presión de Tubo Bourdon
Los sensores de presión de tubo Bourdon tienen varias ventajas. Su diseño simple y robusto los hace resistentes a los golpes y las vibraciones, y son capaces de soportar una amplia gama de temperaturas y presiones. Además, debido a su largo historial de uso, estos dispositivos son bien conocidos y su desempeño es ampliamente comprendido en la industria.
Por otro lado, existen ciertas desventajas en los sensores de presión de tubo Bourdon. Su precisión puede verse afectada por cambios en la temperatura ambiente y también pueden tener dificultades para manejar las fluctuaciones rápidas de presión. Además, estos dispositivos generalmente solo pueden medir presiones positivas y no presiones negativas (vacío).
Resumen y Conclusión
El sensor de presión de tubo Bourdon ha sido una herramienta valiosa para la medición de la presión desde su invención en el siglo XIX. Su diseño simple y robusto, junto con su capacidad para manejar una amplia gama de presiones y temperaturas, lo han hecho popular en una variedad de industrias, desde la energía hasta la medicina.
Aunque existen ciertas limitaciones en su uso, como la dificultad para manejar fluctuaciones rápidas de presión y la falta de capacidad para medir presiones negativas, el sensor de presión de tubo Bourdon sigue siendo un dispositivo crucial en muchas aplicaciones.
En conclusión, el sensor de presión de tubo Bourdon es un dispositivo versátil y confiable que ha resistido la prueba del tiempo. A pesar de los avances en la tecnología de sensores, sigue siendo una opción preferida para medir la presión en muchas aplicaciones industriales, médicas y científicas.
