Descubre qué es un sensor de corriente de bucle cerrado, cómo funciona, sus aplicaciones, ventajas, desventajas y cómo elegir el adecuado.
¿Qué es un Sensor de Corriente de Bucle Cerrado?
Un sensor de corriente de bucle cerrado es un dispositivo crucial en el campo de la ingeniería eléctrica y electrónica. Su función principal es la de detectar y medir la corriente eléctrica que fluye a través de un conductor sin tener que hacer contacto directo con él, evitando así el riesgo de interferencias eléctricas. Este tipo de sensores proporcionan una salida de corriente o voltaje proporcional a la corriente medida.

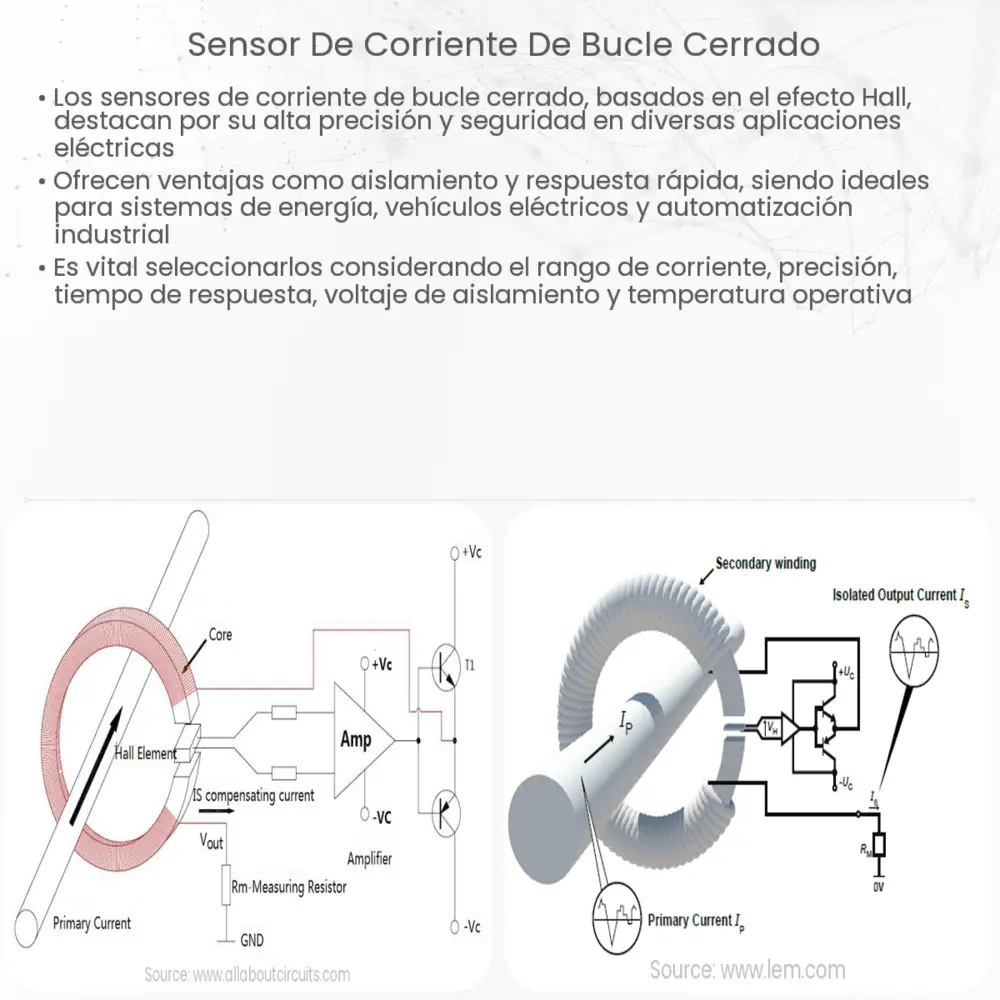

Funcionamiento de un Sensor de Corriente de Bucle Cerrado
El sensor de corriente de bucle cerrado, a menudo referido como un transductor de corriente, se basa en los principios del transformador. Alrededor del conductor que lleva la corriente a medir, se coloca un anillo ferromagnético. Cuando la corriente pasa a través del conductor, crea un campo magnético que induce una corriente en el anillo. Esta corriente inducida es luego medida y amplificada para producir una señal de salida.
Aplicaciones de los Sensores de Corriente de Bucle Cerrado
-
Industria Automotriz: Se utilizan para supervisar los sistemas eléctricos del vehículo y para la detección de fallos.
-
Medición de Energía: En sistemas de distribución de energía, se usan para medir el consumo de energía y para la detección de pérdidas o fugas.
-
Sistemas de Control Industrial: Los sensores de corriente de bucle cerrado se utilizan para monitorear el funcionamiento de motores y otros dispositivos eléctricos, proporcionando datos para el control y la regulación de estos sistemas.
Ventajas y Desventajas de los Sensores de Corriente de Bucle Cerrado
Los sensores de corriente de bucle cerrado tienen varias ventajas y desventajas que los hacen adecuados para ciertas aplicaciones. Algunas de estas se enlistarán a continuación:
-
Ventajas: Ofrecen una alta precisión en la medición de la corriente, poseen una alta inmunidad al ruido eléctrico, y su naturaleza no invasiva los hace seguros para su uso.
-
Desventajas: Pueden ser relativamente costosos en comparación con otros tipos de sensores de corriente, y su tamaño puede ser mayor debido al anillo ferromagnético requerido.
Tecnologías de los Sensores de Corriente de Bucle Cerrado
Existen varias tecnologías utilizadas en los sensores de corriente de bucle cerrado. Algunas de estas incluyen:
-
Transformador de Corriente de Núcleo Dividido: Esta tecnología permite la instalación del sensor sin necesidad de desconectar el conductor, lo que resulta muy útil en aplicaciones donde la interrupción del flujo de corriente no es deseable.
-
Sensor de Efecto Hall: Se trata de un sensor que utiliza el efecto Hall para medir la corriente eléctrica. Aunque generalmente es más costoso que el transformador de corriente de núcleo dividido, ofrece una mayor precisión y puede medir tanto corrientes AC como DC.
Elección de un Sensor de Corriente de Bucle Cerrado
La elección de un sensor de corriente de bucle cerrado depende de varios factores. Uno de ellos es el tipo de corriente a medir. Por ejemplo, si se requiere medir corriente continua (DC), un sensor de efecto Hall puede ser la mejor opción. Otras consideraciones incluyen el rango de corriente a medir, la precisión requerida, el ambiente en el que se utilizará el sensor, y por supuesto, el costo.
Conclusión
En resumen, los sensores de corriente de bucle cerrado son instrumentos vitales en numerosos campos, incluyendo la industria automotriz, la medición de energía y los sistemas de control industrial. Ofrecen una medición precisa de la corriente sin necesidad de interrumpir el flujo de corriente o poner en riesgo la seguridad del operador. A pesar de algunas desventajas, como su tamaño y costo, los beneficios y aplicaciones de estos dispositivos son evidentes. Su elección depende de las necesidades específicas de cada aplicación, y el avance en la tecnología de sensores continuará expandiendo su utilidad y eficiencia.
