Descubre cómo funcionan los sensores de corriente del núcleo toroidal, sus aplicaciones, ventajas y factores a considerar al elegir uno.

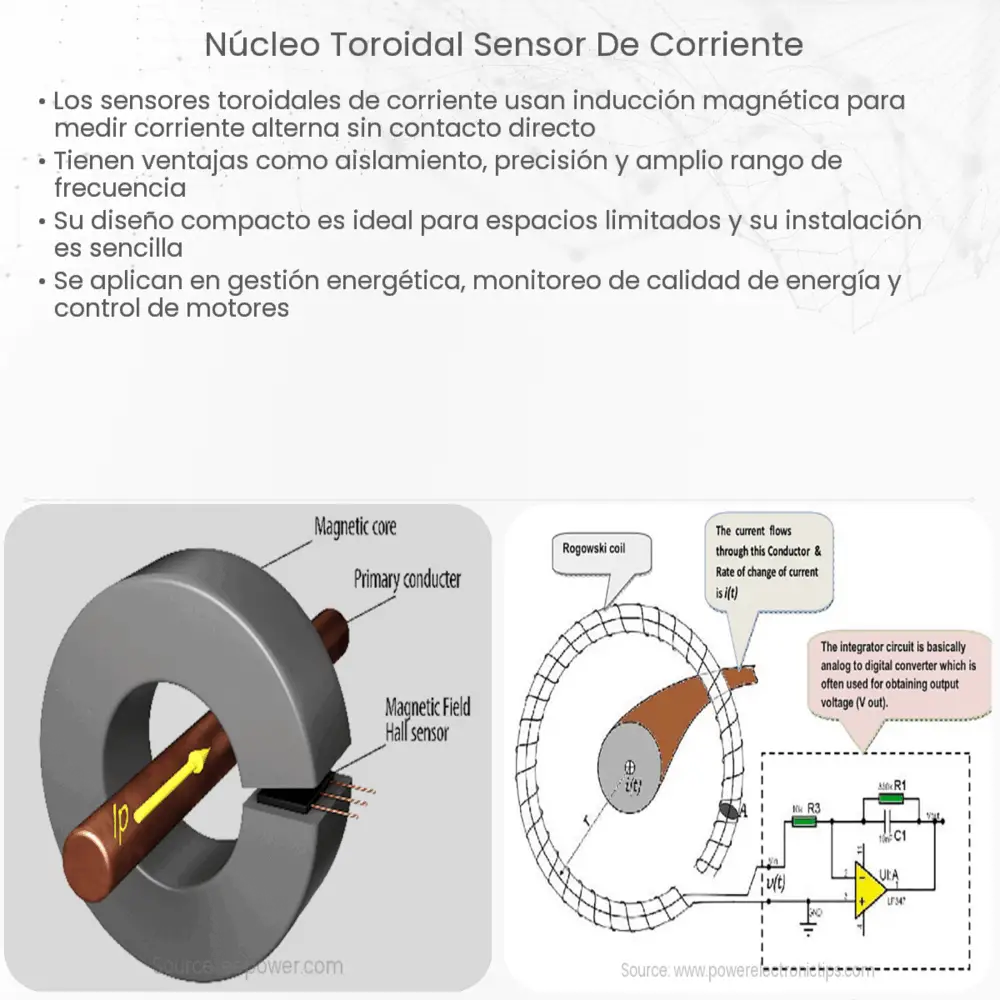

Introducción al Sensor de Corriente del Núcleo Toroidal
El núcleo toroidal, también conocido como anillo toroidal, es una pieza clave en la medición y control de corriente eléctrica. En el contexto de los sensores de corriente, estos núcleos toroidales se utilizan para transformar una alta corriente que pasa a través del anillo en una corriente más baja que es más fácil y segura de medir.
¿Cómo Funciona un Sensor de Corriente Toroidal?
El núcleo toroidal en un sensor de corriente funciona utilizando el principio de la inducción electromagnética. Cuando una corriente pasa a través de un cable y alrededor del anillo toroidal, genera un campo magnético en el núcleo. Este campo magnético induce una corriente en un segundo cable enrollado alrededor del núcleo toroidal. El nivel de esta corriente secundaria es proporcional a la corriente que fluye en el cable principal, pero a un nivel significativamente reducido, lo que permite que se mida de manera segura y precisa.
Aplicaciones de los Sensores de Corriente Toroidal
- Medición de energía: Estos sensores son comúnmente utilizados en medidores de energía para medir la cantidad de electricidad que está siendo consumida.
- Control de sobrecarga: Los sensores de corriente toroidal pueden ser utilizados para detectar y prevenir la sobrecarga en sistemas eléctricos.
- Control de circuitos eléctricos: También pueden utilizarse para controlar el funcionamiento de dispositivos eléctricos y sistemas de control.
Tipos de Núcleos Toroidales
Existen diferentes tipos de núcleos toroidales, cada uno con características únicas que los hacen adecuados para diferentes aplicaciones. Los núcleos de ferrita son los más comunes y se utilizan en una variedad de aplicaciones de sensor de corriente. Los núcleos de nanocristal, por otro lado, ofrecen una mejor precisión y se utilizan en aplicaciones que requieren mediciones de alta precisión.
Además, los núcleos toroidales también pueden diferir en su tamaño y forma, lo que afecta la cantidad de corriente que pueden medir y su eficiencia.
Beneficios de los Sensores de Corriente del Núcleo Toroidal
Los sensores de corriente del núcleo toroidal presentan varias ventajas sobre otros tipos de sensores de corriente. En primer lugar, su diseño cerrado proporciona una alta precisión en la medición, ya que el campo magnético generado por la corriente se confina estrictamente dentro del núcleo. En segundo lugar, su diseño también les permite resistir la interferencia electromagnética, lo que contribuye a su precisión y fiabilidad.
Otro beneficio significativo de los sensores de corriente del núcleo toroidal es que son seguros de usar. Al transformar la corriente alta en una corriente más baja, estos sensores permiten que se mida la corriente sin riesgo de sobrecargas o descargas eléctricas.
Consideraciones al seleccionar un Sensor de Corriente del Núcleo Toroidal
Al elegir un sensor de corriente del núcleo toroidal, es importante tener en cuenta varios factores. Estos incluyen la gama de corriente que necesita medir, la precisión requerida, y el entorno en el que el sensor se va a utilizar. Asimismo, es importante considerar las características del núcleo toroidal, incluyendo el material del que está hecho, su tamaño y forma.
Conclusión
En resumen, los sensores de corriente del núcleo toroidal desempeñan un papel crucial en una variedad de aplicaciones, desde la medición de energía hasta el control de sobrecarga y circuitos eléctricos. Ofrecen una alta precisión y seguridad, resisten la interferencia electromagnética y pueden adaptarse a una amplia gama de necesidades de medición gracias a la variedad de tipos de núcleos disponibles. Al seleccionar un sensor de corriente del núcleo toroidal, es vital tener en cuenta las especificaciones y requerimientos del entorno y la aplicación para asegurar una medición de corriente precisa y segura.
