Explore o funcionamento e aplicações do sensor de corrente de núcleo toroidal, sua importância em sistemas elétricos e dicas para escolha adequada.

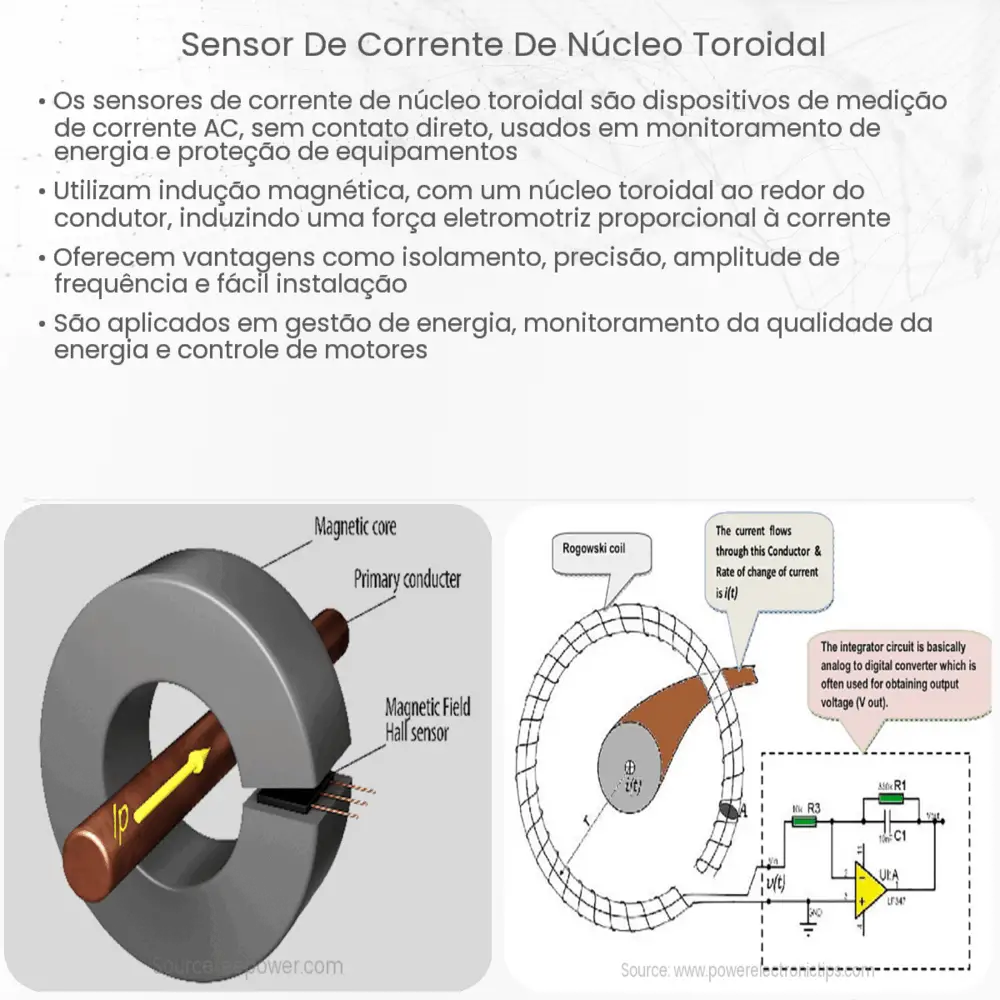

Introdução ao Sensor de Corrente de Núcleo Toroidal
Em aplicações elétricas e eletrônicas, monitorar e medir correntes é fundamental para garantir o funcionamento eficiente e seguro dos sistemas. Uma ferramenta comum usada para esse propósito é o sensor de corrente de núcleo toroidal. Mas o que é isso e como funciona? Vamos explorar o conceito e a operação deste dispositivo útil.
O que é um Núcleo Toroidal?
Um núcleo toroidal é, em sua essência, um anel feito de um material magnético, como o ferro ou ferrita. Ele é utilizado em várias aplicações de eletrônica devido à sua capacidade de concentrar o campo magnético gerado pela corrente que passa por um fio enrolado em torno dele. Graças à sua forma circular, o núcleo toroidal apresenta uma baixa indutância mútua e uma resistência magnética muito menor em comparação com outros tipos de núcleos.
Como Funciona o Sensor de Corrente?
O sensor de corrente de núcleo toroidal opera com base no princípio da lei de Faraday de indução eletromagnética. Quando uma corrente elétrica passa por um condutor, ela gera um campo magnético ao seu redor. Se este condutor for enrolado em torno de um núcleo toroidal, o campo magnético gerado concentra-se dentro do núcleo. Agora, se outro fio for enrolado no mesmo núcleo, uma tensão será induzida neste segundo fio, proporcional à corrente que passa pelo primeiro fio.
Em resumo, o sensor consegue “sentir” a corrente passando pelo fio primário (o que está carregando a corrente que queremos medir) e induz uma tensão no fio secundário (o fio do sensor) que pode ser medida e usada para determinar a corrente original.
Vantagens do Sensor de Corrente de Núcleo Toroidal
- Isolação Galvânica: Como o sensor mede a corrente indiretamente através do campo magnético, não há conexão elétrica direta entre o fio primário e o fio secundário. Isso fornece uma excelente isolação, protegendo dispositivos sensíveis e usuários.
- Alta Precisão: Estes sensores são conhecidos por sua precisão, especialmente quando calibrados adequadamente.
- Flexibilidade: Devido ao seu design, podem ser facilmente adaptados para medir diferentes faixas de corrente apenas ajustando o número de voltas no enrolamento secundário.
Até aqui, abordamos os conceitos básicos do sensor de corrente de núcleo toroidal e suas vantagens principais. Na próxima seção, discutiremos suas aplicações práticas e como escolher o sensor adequado para diferentes aplicações.
Aplicações Práticas do Sensor de Corrente de Núcleo Toroidal
Devido às suas características distintas, os sensores de corrente de núcleo toroidal encontram aplicação em uma variedade de setores e equipamentos:
- Controle de Motores: Em sistemas que requerem controle preciso de motores, tais como em máquinas industriais e robôs, estes sensores ajudam a monitorar a corrente e garantir que o motor esteja funcionando dentro dos parâmetros desejados.
- Fontes de Alimentação: Ao monitorar a corrente, é possível otimizar a eficiência e proteger contra sobrecargas ou curtos-circuitos.
- Sistemas de Energia Renovável: Em sistemas como painéis solares e turbinas eólicas, o monitoramento da corrente é essencial para garantir a eficiência e proteger os componentes.
- Equipamentos de Medição: Em aplicações que requerem medidas precisas, os sensores toroidais oferecem uma solução confiável e precisa.
Escolhendo o Sensor Adequado
Na hora de selecionar um sensor de corrente de núcleo toroidal, é importante considerar alguns fatores:
- Range de Corrente: É fundamental escolher um sensor que possa lidar com a amplitude da corrente que você deseja medir, seja ela baixa ou alta.
- Resposta em Frequência: Dependendo da aplicação, pode ser necessário um sensor que responda bem a uma ampla gama de frequências.
- Precisão: Para algumas aplicações, uma alta precisão pode ser crucial, enquanto em outras, uma leitura aproximada pode ser suficiente.
- Condições Ambientais: Considere fatores como temperatura, umidade e presença de outros campos magnéticos que possam afetar o desempenho do sensor.
Conclusão
O sensor de corrente de núcleo toroidal é uma ferramenta valiosa em muitas aplicações elétricas e eletrônicas. Oferecendo precisão, flexibilidade e isolação galvânica, este tipo de sensor é essencial para garantir o funcionamento seguro e eficiente de sistemas e equipamentos. Ao escolher o sensor adequado, é vital considerar a aplicação específica e os requisitos associados a ela. Com a compreensão e aplicação correta, o sensor de corrente toroidal pode ser um componente-chave em muitas soluções de engenharia.
