Introducción a los Osciladores de Hartley
Los osciladores han jugado un papel fundamental en el desarrollo y funcionamiento de la tecnología moderna. Son la base de numerosos dispositivos y sistemas, como radios, televisores, computadoras y más. Entre estos osciladores, un tipo que ha demostrado su utilidad a lo largo de los años es el oscilador de Hartley.
¿Qué es un Oscilador de Hartley?
El oscilador de Hartley es un tipo de oscilador de frecuencia variable que fue inventado por el ingeniero estadounidense Ralph Vinton Lyon Hartley en 1915. Su diseño es notorio por su simplicidad, fiabilidad y facilidad de ajuste de frecuencia, características que lo han hecho muy popular en diversas aplicaciones de radiofrecuencia.

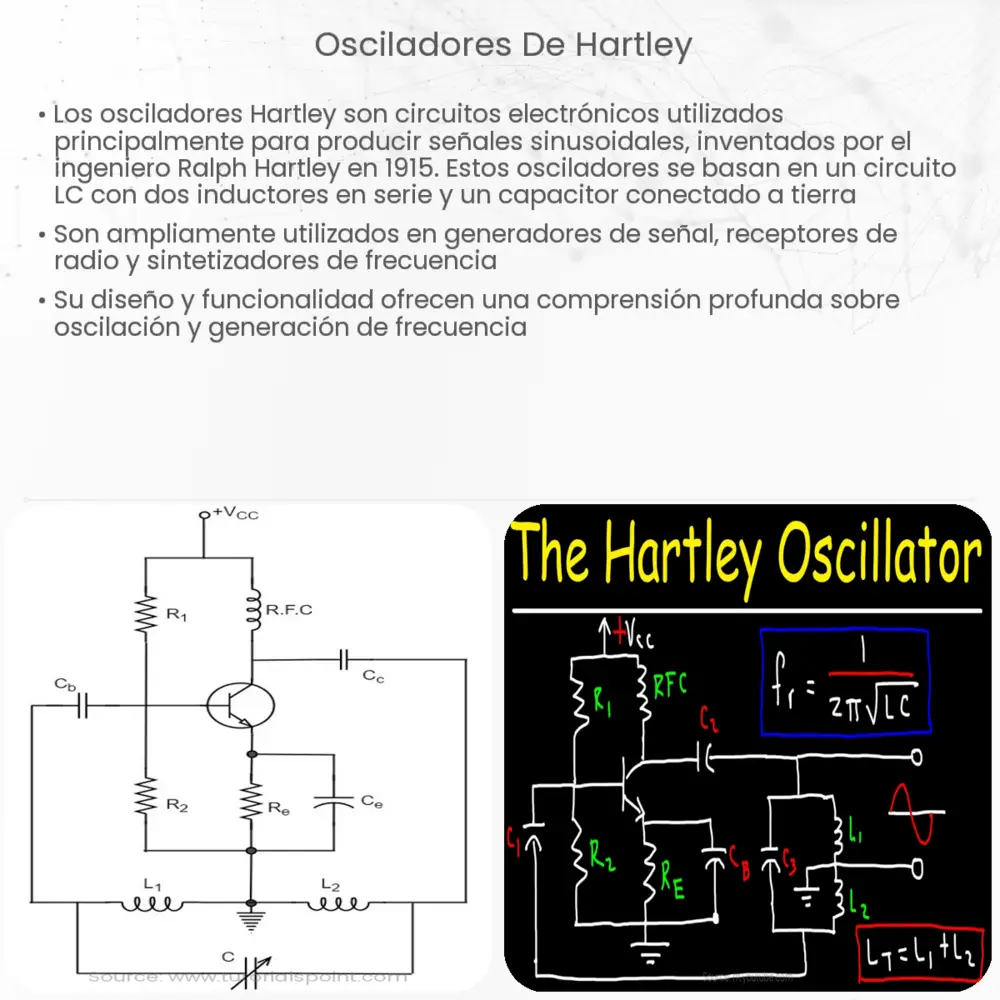

Estructura de un Oscilador de Hartley
- Transistor: El transistor actúa como un amplificador en el oscilador de Hartley. Se utiliza para amplificar la señal producida.
- Resistencias y Capacitores: Estos componentes forman parte del circuito de realimentación y son esenciales para mantener la oscilación en el circuito.
- Bobinas Acopladas: Estas bobinas son el componente principal que distingue al oscilador de Hartley de otros tipos de osciladores. Las bobinas están conectadas en serie y compartidas por un capacitor común para formar el tanque LC, que determina la frecuencia del oscilador.
Funcionamiento del Oscilador de Hartley
El oscilador de Hartley genera una onda sinusoidal por medio de un proceso llamado oscilación de realimentación. En este proceso, una porción de la señal de salida se alimenta de vuelta a la entrada del amplificador para mantener la oscilación. El tanque LC, formado por las bobinas acopladas y el capacitor común, juega un papel crucial en este proceso. Al cargar y descargar el capacitor, se crea una oscilación de voltaje que se mantiene a través de la realimentación positiva.
La frecuencia de la señal oscilante se puede ajustar cambiando la inductancia del tanque LC, lo que permite un control preciso sobre la frecuencia de la señal producida. Esto es especialmente útil en aplicaciones de radio, donde la capacidad de ajustar la frecuencia es fundamental.
Aplicaciones del Oscilador de Hartley
Debido a su flexibilidad y facilidad de uso, el oscilador de Hartley ha encontrado su lugar en diversas aplicaciones, incluyendo:
- Telecomunicaciones: En los sistemas de telecomunicaciones, los osciladores de Hartley se utilizan para generar señales de radiofrecuencia.
- Radio: Los osciladores de Hartley se usan comúnmente en radios de AM para generar la portadora de la señal.
- Generadores de Señales: En los laboratorios de electrónica, los osciladores de Hartley se utilizan en generadores de señales para producir diferentes frecuencias y estudiar su efecto en varios circuitos.
Ventajas y Desventajas de los Osciladores de Hartley
Como cualquier tecnología, los osciladores de Hartley tienen sus ventajas y desventajas:
- Ventajas: Su principal ventaja es su simplicidad de diseño y construcción. Además, permite un control fácil y preciso de la frecuencia de la señal. También son conocidos por su estabilidad de frecuencia.
- Desventajas: Por otro lado, los osciladores de Hartley no son ideales para las frecuencias muy altas debido a la autoinducción y la capacitancia parásita de los componentes del circuito.
Conclusión
El oscilador de Hartley, con su diseño simple y funcional, ha demostrado ser una tecnología fundamental en el campo de la electrónica y las telecomunicaciones. Aunque tiene algunas limitaciones, como cualquier tecnología, sus beneficios y versatilidad lo han hecho prevalecer durante más de un siglo.
Su capacidad para generar señales oscilantes de frecuencia controlada lo convierte en una herramienta indispensable para una variedad de aplicaciones, desde las comunicaciones por radio hasta la generación de señales en laboratorios de investigación.
En resumen, los osciladores de Hartley son un testimonio de cómo los principios básicos de la física y la ingeniería pueden dar lugar a tecnologías que transforman nuestra forma de comunicarnos y comprender el mundo.
