Comprendre les Oscillateurs de Hartley
L’oscillateur de Hartley, du nom de son inventeur Ralph Hartley, est un type fondamental d’oscillateur électronique utilisé pour générer des ondes sinusoïdales à haute fréquence. Ce dispositif est largement appliqué dans les domaines de la radio et des télécommunications pour sa simplicité et son efficacité. Dans cet article, nous explorerons le fonctionnement, la conception et les applications des oscillateurs de Hartley.
Principes de Base et Fonctionnement
Un oscillateur de Hartley se compose principalement d’un circuit LC et d’un amplificateur. Le circuit LC, constitué d’une inductance (L) et d’une capacité (C), est le cœur de l’oscillateur, déterminant sa fréquence de résonance. La formule de la fréquence de résonance est donnée par :
\[ f = \frac{1}{2\pi\sqrt{LC}} \]
où \( f \) est la fréquence, \( L \) l’inductance et \( C \) la capacité. L’amplificateur, quant à lui, compense les pertes d’énergie dans le circuit LC, permettant ainsi le maintien des oscillations.
Conception et Configuration

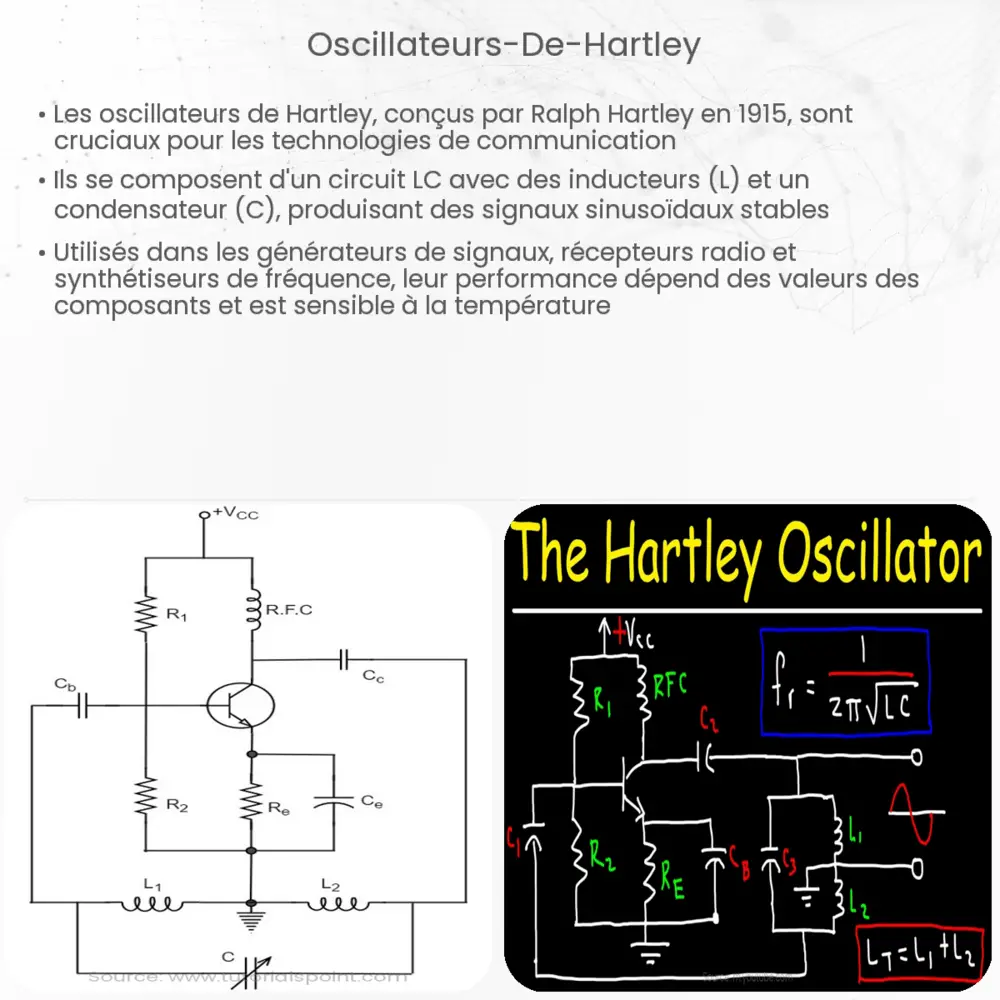

La caractéristique distinctive d’un oscillateur de Hartley est l’utilisation de deux bobines inductives, soit séparées, soit une bobine avec un tap central. Cette configuration permet un ajustement facile de la fréquence d’oscillation en modifiant la position du tap ou en changeant les valeurs d’inductance et de capacité. Un autre élément clé est le transistor ou le tube à vide utilisé comme amplificateur pour maintenir les oscillations.
Applications Pratiques
Les oscillateurs de Hartley trouvent leur utilité dans une variété d’applications. Ils sont essentiels dans la conception de transmetteurs radio, de générateurs de signal et dans certains types de récepteurs. Leur capacité à générer des fréquences stables et ajustables les rend particulièrement utiles dans les systèmes de communication sans fil et les équipements de test électronique.
En résumé, l’oscillateur de Hartley est un composant vital dans le domaine de l’électronique, offrant une méthode fiable et simple pour générer des ondes sinusoïdales. Sa conception modulable et son fonctionnement efficace en font un choix privilégié pour les ingénieurs et les concepteurs de systèmes électroniques.
Avantages et Limitations des Oscillateurs de Hartley
Les oscillateurs de Hartley présentent plusieurs avantages, notamment leur simplicité de conception, leur faible coût et leur facilité d’ajustement de fréquence. Cette simplicité permet aux concepteurs d’incorporer facilement ces oscillateurs dans divers circuits sans nécessiter de composants complexes ou coûteux. Cependant, ils ont aussi des limitations. Par exemple, la stabilité de la fréquence peut être affectée par des changements de température et des variations de la tension d’alimentation, limitant ainsi leur utilisation dans des applications nécessitant une précision extrême.
Variantes et Évolutions
Au fil du temps, plusieurs variantes de l’oscillateur de Hartley ont été développées pour améliorer sa performance et sa stabilité. Des techniques comme l’utilisation de circuits intégrés, l’ajout de composants de stabilisation de température, et l’emploi de technologies de pointe en matière de semi-conducteurs ont été intégrées pour optimiser ces oscillateurs. Ces améliorations ont permis d’étendre l’utilisation des oscillateurs de Hartley à des applications plus sophistiquées et à des environnements exigeants.
Conclusion
L’oscillateur de Hartley, avec son architecture simple mais efficace, reste un pilier dans le domaine de l’électronique, en particulier dans la création de signaux à haute fréquence. Sa facilité d’ajustement, son faible coût et sa fiabilité continuent de le rendre populaire parmi les ingénieurs et les hobbyistes. Bien qu’il existe certaines limitations en termes de stabilité et de précision, les avancées technologiques continuent d’améliorer ses performances. En définitive, l’oscillateur de Hartley incarne un équilibre parfait entre simplicité et fonctionnalité, jouant un rôle crucial dans l’avancement de la technologie de communication et de signalisation.
