Introducción a los Amplificadores de Sentido de Corriente
En el mundo de la electrónica, los Amplificadores de Sentido de Corriente son dispositivos esenciales que juegan un papel fundamental en diversas aplicaciones. Ya sea en el monitoreo de energía, sistemas de protección de circuitos, o en equipos de medición, los amplificadores de sentido de corriente son indispensables. Pero, ¿qué son realmente estos amplificadores y cómo funcionan?
¿Qué es un Amplificador de Sentido de Corriente?
Un Amplificador de Sentido de Corriente, a veces también llamado amplificador de detección de corriente, es un tipo especial de amplificador que se utiliza para amplificar la diferencia de voltaje a través de una resistencia de detección de corriente. La corriente que fluye a través de esta resistencia genera una caída de voltaje, que es proporcional a la corriente misma. Este voltaje se amplifica y se usa para monitorear la corriente del circuito o controlar la corriente de carga.
Funcionamiento de un Amplificador de Sentido de Corriente
Para entender el funcionamiento de estos amplificadores, necesitamos hablar de dos conceptos clave: la resistencia de detección de corriente y el voltaje de Kelvin.
Resistencia de detección de corriente: Esta es una resistencia de muy bajo valor (generalmente de miliohmios) colocada en serie con la carga. Cuando la corriente pasa a través de esta resistencia, se produce una pequeña caída de voltaje que es proporcional a la corriente.
Voltaje de Kelvin: Este es el voltaje real medido a través de la resistencia de detección de corriente. Se toma directamente en los terminales de la resistencia y no se ve afectado por las caídas de voltaje en las pistas del circuito impreso o en las conexiones del circuito.

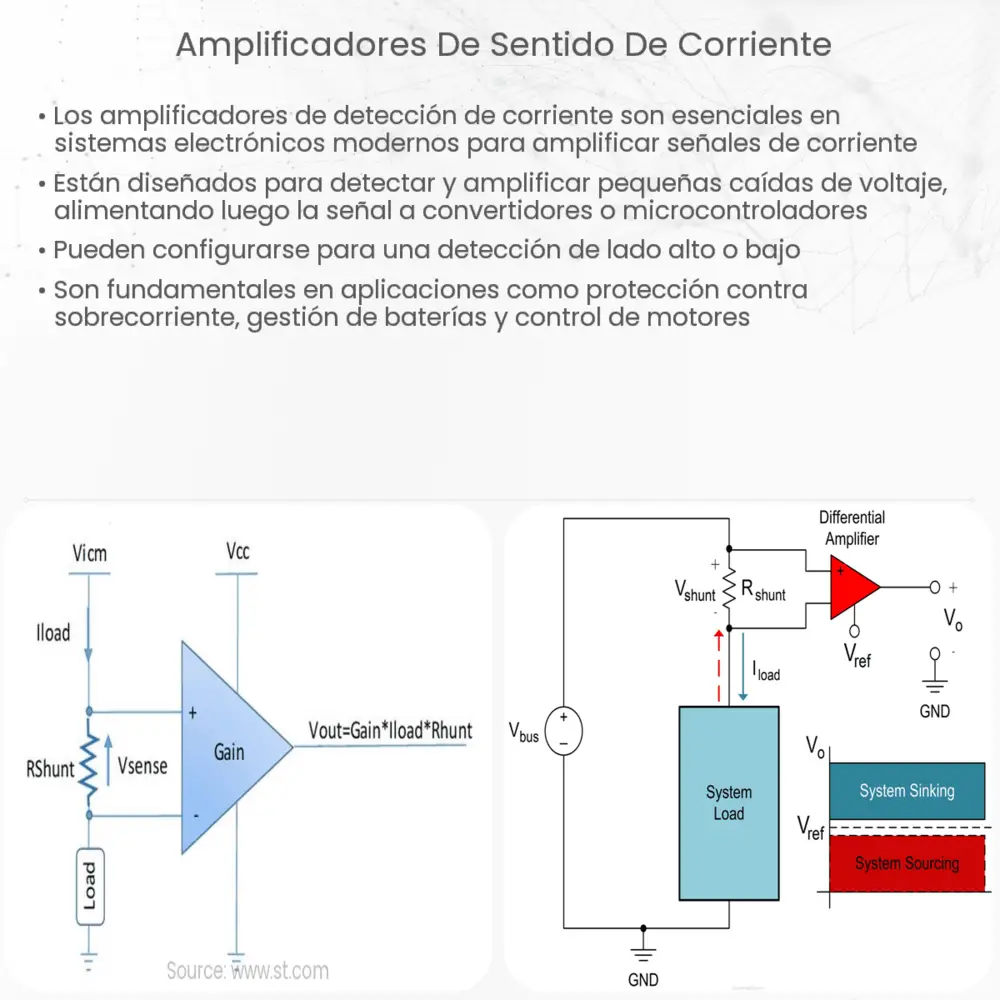

El amplificador de sentido de corriente toma el voltaje de Kelvin (voltaje diferencial a través de la resistencia de detección de corriente) y lo amplifica a un nivel que puede ser fácilmente medido o utilizado para controlar otros elementos del circuito.
Tipos de Amplificadores de Sentido de Corriente
Existen principalmente dos tipos de Amplificadores de Sentido de Corriente, basados en la posición de la resistencia de detección de corriente:
-
Amplificador de Sentido de Corriente de Tierra Común: En este tipo de amplificadores, la resistencia de detección de corriente se coloca entre la fuente de corriente y la tierra. Es útil en aplicaciones de baja tensión o cuando se requiere una alta precisión.
-
Amplificador de Sentido de Corriente de Alta Lado: Aquí, la resistencia de detección de corriente se coloca entre la fuente de corriente y la carga. Este tipo de amplificador es útil en aplicaciones donde la tierra no está fácilmente disponible, o cuando la fuente de corriente tiene un potencial alto respecto a la tierra.
Aplicaciones de los Amplificadores de Sentido de Corriente
Los Amplificadores de Sentido de Corriente son ampliamente utilizados en una variedad de aplicaciones, incluyendo:
-
Monitoreo de Energía: En sistemas de gestión de energía para monitorear el consumo de energía.
-
Protección de Circuitos: En sistemas de protección de circuitos para detectar sobre-corriente y prevenir daños en el circuito.
-
Medición: En equipos de medición para medir con precisión la corriente que pasa a través de un circuito.
Conclusión
Los Amplificadores de Sentido de Corriente son componentes cruciales en el ámbito de la electrónica, proporcionando la capacidad de monitorear y controlar el flujo de corriente en un circuito. Ya sea que se trate de proteger un circuito contra una sobrecarga, medir la corriente para realizar cálculos precisos o mantener la eficiencia energética, estos amplificadores desempeñan un papel fundamental. Aunque su operación puede parecer compleja al principio, su función esencial es simplemente amplificar una pequeña caída de voltaje para que pueda ser medida con precisión o utilizada para controlar otros componentes del circuito.
