Introducción a los Amplificadores Operacionales
El amplificador operacional, comúnmente conocido como op-amp, es un dispositivo electrónico que aumenta la amplitud de la señal de entrada. Es uno de los componentes básicos en el diseño de circuitos electrónicos debido a su versatilidad y su amplio rango de aplicaciones.
¿Qué es un Amplificador Operacional?
Un amplificador operacional es un circuito integrado lineal de alta ganancia que puede realizar una variedad de tareas de procesamiento de señales. Estas tareas pueden variar desde amplificación simple y filtrado hasta funciones más complejas como la integración y la diferenciación.

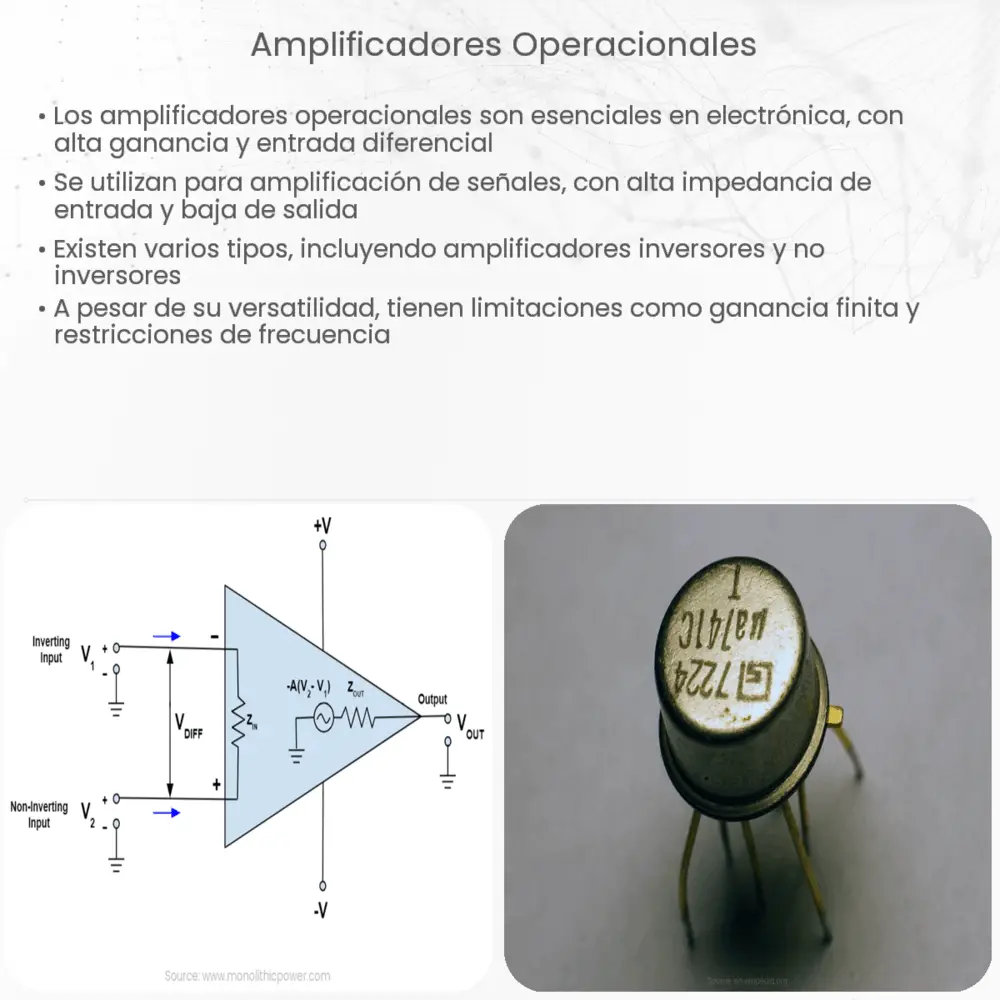

Estructura de un Amplificador Operacional
En términos generales, un amplificador operacional tiene dos entradas y una salida. Las dos entradas son conocidas como la entrada no inversora (+) y la entrada inversora (–).
- La entrada no inversora: Cuando se aplica una señal a esta entrada, la señal de salida está en fase con la señal de entrada.
- La entrada inversora: Cuando se aplica una señal a esta entrada, la señal de salida está 180 grados fuera de fase con la señal de entrada, es decir, está invertida.
La salida del amplificador operacional es la diferencia amplificada entre las señales en las dos entradas.
Funcionamiento del Amplificador Operacional
La operación de un amplificador operacional puede describirse de manera muy simple: multiplica la diferencia entre las dos entradas por su ganancia. Sin embargo, en la práctica, los amplificadores operacionales se utilizan generalmente en un modo de retroalimentación, lo que significa que parte de la salida se retroalimenta a una de las entradas.
Esto permite que el amplificador operacional realice muchas tareas útiles. Por ejemplo, si se proporciona retroalimentación negativa (desde la salida hasta la entrada inversora), el amplificador operacional puede utilizarse para amplificar la señal de entrada, pero con un grado de amplificación que puede controlarse fácilmente.
Tipos de Amplificadores Operacionales
Existen diversos tipos de amplificadores operacionales, cada uno con características y aplicaciones particulares. Algunos de los más comunes incluyen:
- Amplificadores Operacionales de Voltaje: Son los más comunes y se utilizan para aumentar la amplitud de la señal de entrada.
- Amplificadores Operacionales de Corriente: Se utilizan para aumentar la corriente de la señal de entrada.
- Amplificadores Operacionales de Potencia: Se utilizan cuando se necesita un aumento significativo de la potencia de la señal de entrada.
- Amplificadores Operacionales de Instrumentación: Se utilizan en aplicaciones de medición y prueba, proporcionando una alta precisión y un rendimiento superior en términos de ruido y distorsión.
Aplicaciones de los Amplificadores Operacionales
Los amplificadores operacionales son utilizados en una gran variedad de aplicaciones electrónicas debido a su versatilidad. Algunas de sus aplicaciones más comunes incluyen:
- Amplificación de señales: Amplifican las señales de entrada para mejorar la calidad de la señal o para alimentar a otros componentes de circuito.
- Filtrado de señales: Pueden ser configurados para permitir o inhibir ciertas frecuencias de una señal de entrada.
- Conversión de señales: Pueden convertir una señal de corriente en una señal de voltaje y viceversa.
Conclusión
Los amplificadores operacionales son componentes electrónicos críticos que permiten una gran cantidad de funciones en los circuitos electrónicos. Son altamente versátiles y ofrecen muchas posibilidades en términos de amplificación, filtrado y conversión de señales. Al entender su estructura, funcionamiento y aplicaciones, uno puede comprender mejor cómo se construyen y se utilizan los sistemas electrónicos modernos. A pesar de su complejidad, los amplificadores operacionales son fundamentales para el diseño y la construcción de circuitos electrónicos, y su comprensión puede abrir la puerta a un mundo de posibilidades en la electrónica.
