Grundlagen des Operationsverstärkers
Der Operationsverstärker, oftmals als Op-Amp bezeichnet, ist ein wesentlicher Bestandteil moderner Elektronik. Diese hochintegrierten Bausteine finden sich in einer Vielzahl von Schaltungen, von einfachen Verstärkern bis hin zu komplexen Filtern und Oszillatoren. Der Op-Amp ist so konzipiert, dass er eine sehr hohe Verstärkung bietet, wodurch Signale, die an seinen Eingängen anliegen, verstärkt werden können.

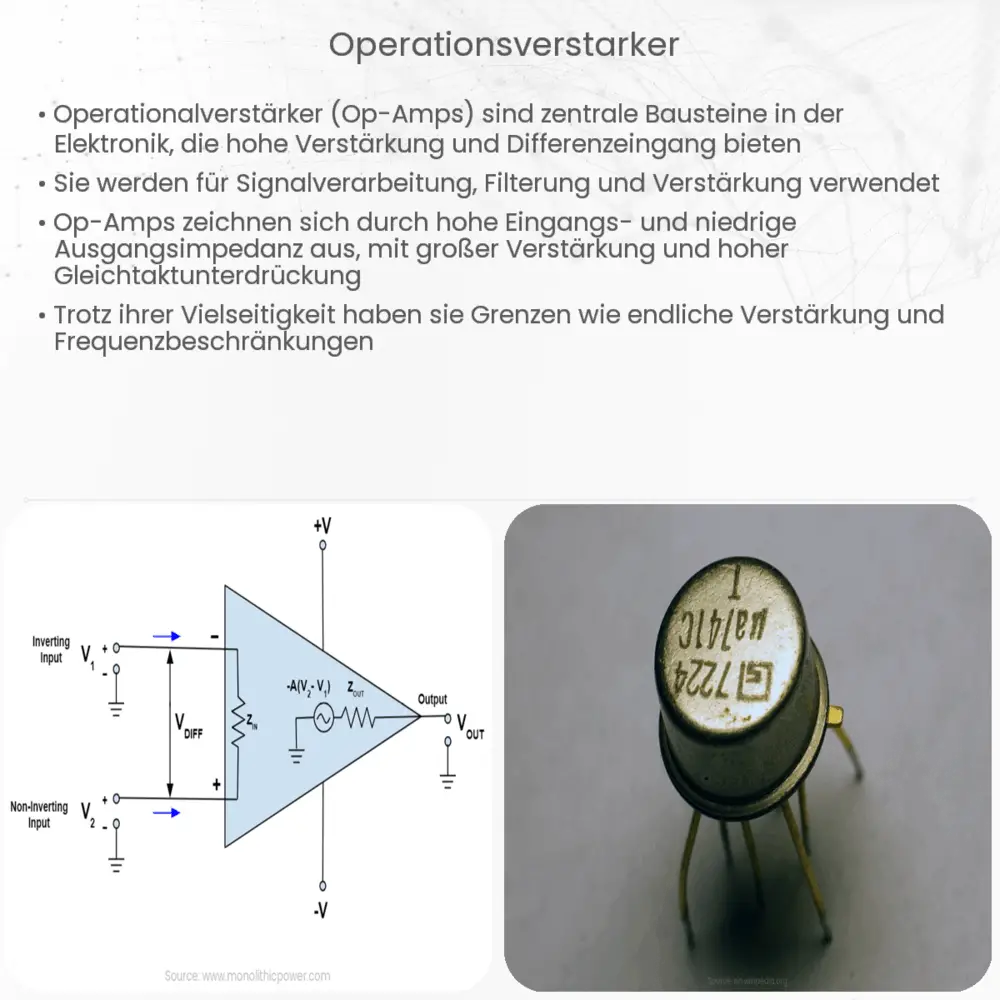

Ein typischer Operationsverstärker hat zwei Eingänge: den invertierenden Eingang (markiert mit einem Minuszeichen) und den nicht-invertierenden Eingang (markiert mit einem Pluszeichen). Der Op-Amp verstärkt die Differenz zwischen diesen beiden Eingängen. Das Ausgangssignal ist proportional zu dieser Differenz, multipliziert mit dem Verstärkungsfaktor des Verstärkers.
Aufbau und Funktionsweise
Im Inneren eines Operationsverstärkers befinden sich mehrere Transistorstufen, die zusammenarbeiten, um die hohe Verstärkung zu erreichen. Die Ausgangsstufe ist in der Regel ein Push-Pull-Verstärker, der eine hohe Stromlieferfähigkeit besitzt. Dies ermöglicht es dem Op-Amp, eine breite Palette von Lasten zu treiben.
Die grundlegende Gleichung für einen idealen Operationsverstärker ist:
Vout = A * (V+ – V–)
Wobei Vout die Ausgangsspannung, A die offene Schleifenverstärkung (ein sehr hoher Wert), V+ die Spannung am nicht-invertierenden Eingang und V– die Spannung am invertierenden Eingang ist.
Praktische Anwendungen
Operationsverstärker sind extrem vielseitig. In der Praxis werden sie oft mit negativer Rückkopplung verwendet, um die Gesamtverstärkung der Schaltung zu kontrollieren und sie stabil zu halten. Ein einfacher Spannungsfolger, bei dem der Ausgang an den invertierenden Eingang zurückgeführt wird, ist ein gutes Beispiel für die Verwendung von negativer Rückkopplung. Dieser sorgt dafür, dass die Ausgangsspannung immer der Eingangsspannung folgt.
Ein weiteres häufiges Beispiel ist der Nichtinvertierende Verstärker, bei dem ein Teil des Ausgangssignals über einen Spannungsteiler an den invertierenden Eingang zurückgeführt wird. Die Verstärkung wird durch das Verhältnis der Widerstände im Spannungsteiler bestimmt und ist gegeben durch:
Vout / Vin = 1 + (R2 / R1)
Hierbei ist Vin die Eingangsspannung, R1 der Widerstand zwischen dem invertierenden Eingang und Masse, und R2 der Widerstand zwischen dem invertierenden Eingang und dem Ausgang.
Diese Grundschaltungen bilden das Fundament für komplexere Anwendungen wie aktive Filter, Oszillatoren und D/A-Wandler, die alle zentrale Bausteine in der modernen Elektronik sind.
Komplexe Schaltungen mit Operationsverstärkern
Die wahre Stärke des Operationsverstärkers zeigt sich in anspruchsvolleren Schaltungen. Beispielsweise ermöglichen aktive Filter die präzise Steuerung von Frequenzbereichen, was in der Audio- und Kommunikationstechnik unverzichtbar ist. Operationsverstärker bilden auch das Herzstück vieler Oszillatorschaltungen, die stabile und präzise Frequenzen für Timer und Taktgeber generieren.
In digital-analog Wandlern (D/A-Wandler) wandeln Operationsverstärker digitale Signale in analoge Signale um. Diese Funktionalität ist entscheidend in Systemen, die analoge Signale verarbeiten müssen, wie z.B. in der Musikproduktion, wo digitale Audiodaten in analoge Wellenformen umgewandelt werden.
Operationsverstärker werden auch in der Messtechnik eingesetzt, wo hohe Genauigkeit und Stabilität gefordert sind. Instrumentationsverstärker, eine spezielle Form von Op-Amps, verstärken kleine Differenzsignale und unterdrücken gleichzeitig unerwünschte Störungen. Dies ist besonders wichtig bei der Messung von biomedizinischen Signalen wie EKGs oder EEGs.
Limitationen und reale Betrachtungen
Trotz ihrer Vielseitigkeit haben Operationsverstärker Grenzen. Reale Op-Amps weichen von den idealen Eigenschaften ab. Faktoren wie Bandbreitebegrenzung, Eingangsrauschen, Offset-Spannungen und Verzerrungen müssen berücksichtigt werden. Deshalb ist es wichtig, die Spezifikationen des verwendeten Operationsverstärkers genau zu kennen und die Schaltung entsprechend zu dimensionieren.
Besonders bei hohen Frequenzen oder in präzisen Anwendungen können diese nicht-idealen Eigenschaften die Leistung der Schaltung beeinträchtigen. Hier kommen dann spezialisierte Operationsverstärker zum Einsatz, die für bestimmte Anwendungen optimiert sind, wie beispielsweise Low-Noise-Op-Amps für Audiogeräte oder High-Speed-Op-Amps für Videosignale.
Schlussfolgerung
Operationsverstärker sind eine Grundkomponente in der Elektronik, die in nahezu jedem Bereich der modernen Technik Anwendung findet. Ihre Fähigkeit, Signale zu verstärken und zu manipulieren, macht sie zu einem unverzichtbaren Werkzeug für Ingenieure und Techniker. Mit einem tiefen Verständnis ihrer Funktion und ihrer Grenzen können präzise und leistungsfähige elektronische Schaltungen entwickelt werden. Die ständige Weiterentwicklung und Spezialisierung von Op-Amps sorgt dafür, dass sie auch weiterhin eine Schlüsselrolle in der elektronischen Schaltungstechnik spielen werden. Indem man die Prinzipien des Operationsverstärkers beherrscht, öffnet sich eine Welt voller Möglichkeiten in der Elektronikgestaltung und -innovation.
