Descubre qué son los ohmímetros, cómo funcionan, sus tipos y aplicaciones, y cómo usarlos de manera segura y efectiva.

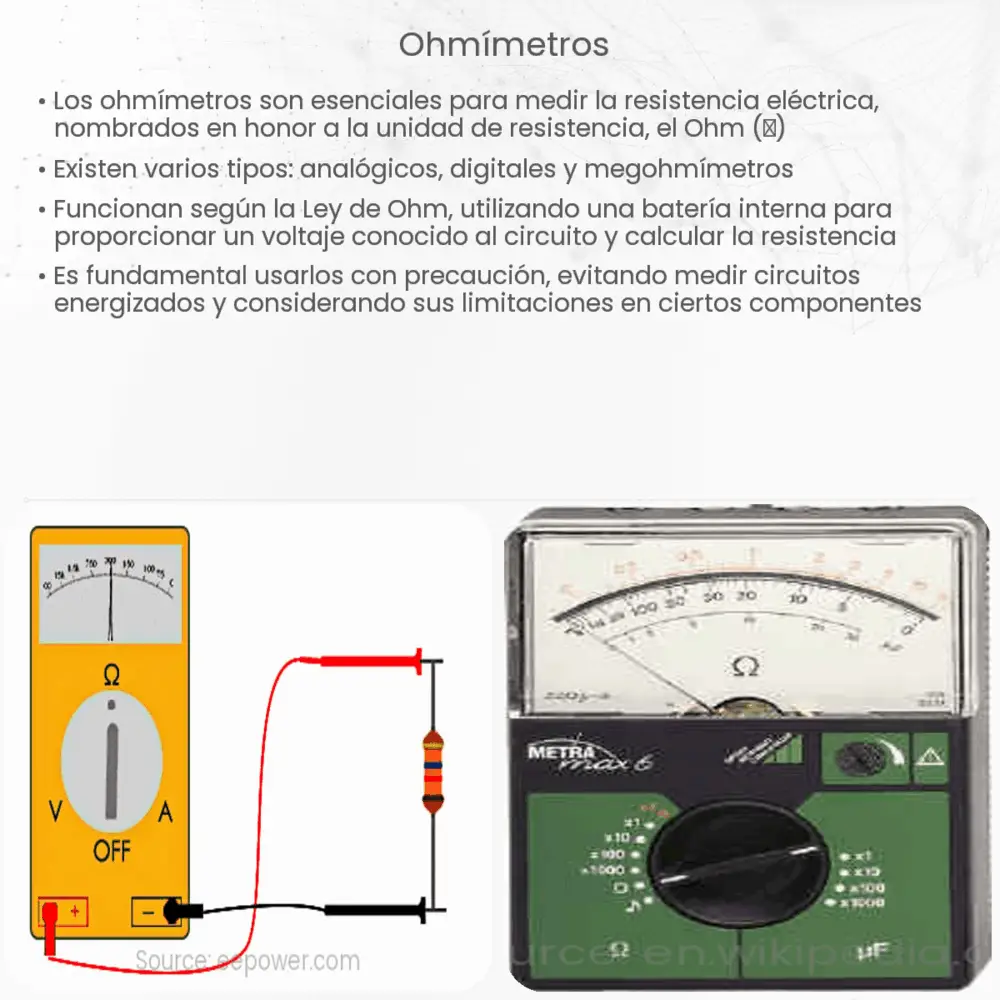

¿Qué son los Ohmímetros?
Los ohmímetros son dispositivos electrónicos diseñados para medir la resistencia eléctrica, que es la oposición al flujo de corriente eléctrica en un circuito. La unidad de resistencia en el sistema internacional es el ohmio, representado por la letra griega omega (Ω). El ohmímetro, por lo tanto, es una herramienta esencial para ingenieros, técnicos y aficionados a la electrónica.
Funcionamiento de un Ohmímetro
El funcionamiento de un ohmímetro se basa en la ley de Ohm, que establece que la corriente que pasa a través de un conductor entre dos puntos es directamente proporcional al voltaje entre los dos puntos. Es decir, un ohmímetro aplica una tensión conocida a través de un conductor y mide la corriente resultante para calcular la resistencia.
Tipos de Ohmímetros
- Ohmímetros de serie: Este es el tipo más sencillo de ohmímetro, que utiliza una batería interna para generar una corriente constante.
- Ohmímetros de shunt: A diferencia del ohmímetro de serie, este tipo de ohmímetro tiene una resistencia de shunt o derivación que se coloca en paralelo con la resistencia a medir.
- Megohmímetros: Estos están diseñados para medir resistencias muy altas, hasta varios millones de ohmios.
Aplicaciones de los Ohmímetros
Los ohmímetros tienen una amplia gama de aplicaciones tanto en la industria como en la vida cotidiana. Son instrumentos indispensables para diagnósticos y reparaciones de circuitos eléctricos y electrónicos, para el mantenimiento de sistemas eléctricos y para pruebas de seguridad eléctrica.
Cómo utilizar un Ohmímetro
Para utilizar un ohmímetro correctamente, el circuito que se va a medir debe estar apagado y desconectado de cualquier fuente de energía. El dispositivo debe ajustarse al rango de resistencia adecuado para la medición, y luego los dos terminales del ohmímetro se conectan a los dos puntos entre los que se desea medir la resistencia.
Consideraciones al Utilizar un Ohmímetro
Aunque los ohmímetros son herramientas valiosas, también se deben considerar algunas precauciones al utilizarlos. Primero, siempre se debe verificar que el ohmímetro esté calibrado correctamente antes de usarlo. También se debe evitar medir resistencias en circuitos que estén energizados, ya que esto puede dañar el ohmímetro.
Además, es crucial recordar que la resistencia que mide un ohmímetro es la resistencia total en el circuito. Esto significa que si se mide la resistencia en un punto de un circuito que tiene múltiples resistencias en paralelo, el ohmímetro dará una lectura que refleja la resistencia total, no solo la resistencia en ese punto específico.
El Futuro de los Ohmímetros
Como la mayoría de las herramientas de medición electrónicas, los ohmímetros han experimentado una considerable evolución a lo largo del tiempo. Los ohmímetros digitales modernos no solo son más precisos que sus predecesores analógicos, sino que también ofrecen más características, como la capacidad de guardar y analizar datos, conectividad con otros dispositivos y software especializado para diferentes aplicaciones.
Se espera que la tecnología de los ohmímetros continúe mejorando en el futuro, con el desarrollo de dispositivos aún más precisos y versátiles.
Conclusión
En conclusión, los ohmímetros son herramientas esenciales en el campo de la electrónica y la electricidad. Permiten medir la resistencia, un componente clave en cualquier circuito eléctrico, con precisión y eficiencia. Aunque su uso requiere precaución y comprensión de los principios eléctricos, el conocimiento y la habilidad para utilizar un ohmímetro son valiosos para cualquier persona que trabaje con electricidad.
