Grundlagen der Wien-Brücken-Oszillatoren
Wien-Brücken-Oszillatoren spielen eine zentrale Rolle in der Elektronik und Signalverarbeitung. Diese Art von Oszillator wird häufig eingesetzt, um eine stabile Sinuswelle zu erzeugen. Der Kern des Wien-Brücken-Oszillators besteht aus einer Wien-Brücke, einem Netzwerk aus Widerständen und Kondensatoren, und einem Verstärkerelement. Diese Kombination ermöglicht es, Oszillationen mit einer präzisen Frequenz zu erzeugen.
Die Wien-Brücke: Herzstück des Oszillators

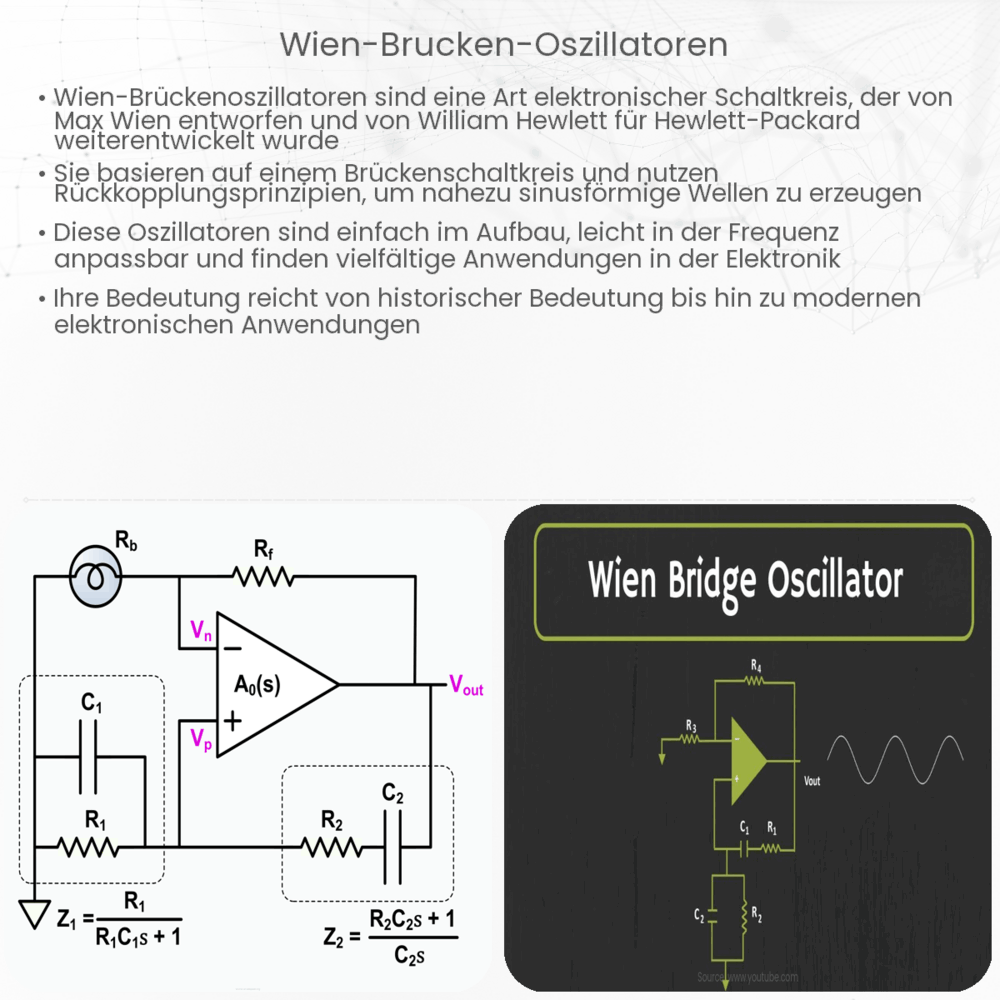

Die Wien-Brücke ist das Herzstück des Oszillators und besteht aus zwei RC-Gliedern (Resistor-Capacitor). Ein RC-Glied ist eine Serienschaltung eines Widerstandes (R) und eines Kondensators (C), während das zweite RC-Glied parallel dazu angeordnet ist. Diese Anordnung erzeugt eine frequenzabhängige Phasenverschiebung und Spannungsteilung, die für die Oszillation wesentlich ist.
Funktionsweise und Stabilität
Um eine stabile Oszillation zu erreichen, muss der Verstärker des Wien-Brücken-Oszillators eine bestimmte Verstärkung aufweisen. Diese Verstärkung wird als kritische Verstärkung bezeichnet und ist abhängig von den Werten der Widerstände und Kondensatoren in der Wien-Brücke. Die Oszillationsfrequenz ist dabei umgekehrt proportional zur Wurzel des Produkts der Widerstands- und Kondensatorwerte. Die Formel für die Frequenz f ist: f = 1 / (2 * π * R * C).
Anwendungen und Variationen
Wien-Brücken-Oszillatoren finden vielfältige Anwendungen in der Audio-Technik, Messgeräten und in der Signalgenerierung. Durch Variation der R- und C-Werte kann die Frequenz der Oszillation angepasst werden. Zudem gibt es verschiedene Schaltungsdesigns, die spezielle Eigenschaften wie geringe Verzerrung oder hohe Frequenzstabilität bieten.
Ein wesentliches Merkmal des Wien-Brücken-Oszillators ist seine Fähigkeit, eine nahezu perfekte Sinuswelle zu erzeugen. Dies macht ihn besonders wertvoll für Anwendungen, bei denen eine saubere und stabile Sinuswelle erforderlich ist.
Erweiterte Anwendungen und Design-Überlegungen
Abseits der Grundanwendungen werden Wien-Brücken-Oszillatoren auch in komplexeren Schaltungen eingesetzt. Beispielsweise in Filtersystemen, wo sie als Teil eines Phasenschiebers fungieren, oder in Audiosynthesizern für die Erzeugung reiner Töne. In der Praxis müssen Designer oft einen Kompromiss zwischen Stabilität, Frequenzgenauigkeit und Verzerrung finden. Zusätzliche Schaltungsmodifikationen, wie die Implementierung von automatischen Verstärkungsregelungen, können zur Verbesserung der Leistungsfähigkeit des Oszillators beitragen.
Technische Herausforderungen und Lösungen
Ein häufiges Problem bei Wien-Brücken-Oszillatoren ist die Temperaturabhängigkeit der Komponenten, welche die Frequenzstabilität beeinflussen kann. Um dies zu kompensieren, werden oft temperaturstabile Komponenten eingesetzt oder zusätzliche Temperaturkompensationsschaltungen integriert. Ein weiteres Problem ist die Nichtlinearität des Verstärkers, die zu Verzerrungen in der Ausgangswelle führen kann. Dies kann durch sorgfältige Auswahl der Verstärkerkomponenten oder durch Feedback-Schleifen, die die Verstärkung begrenzen, minimiert werden.
Zukunftsperspektiven
Die Weiterentwicklung der Wien-Brücken-Oszillatoren sieht vielversprechend aus, insbesondere in der Miniaturisierung und Integration in Mikrochips. Diese Fortschritte könnten zu kompakteren und energieeffizienteren Schaltungen führen, was sie für tragbare und batteriebetriebene Geräte attraktiver macht. Zudem eröffnen sich durch neue Materialien und Technologien Möglichkeiten für noch präzisere und stabilere Oszillatoren.
Schlussfolgerung
Der Wien-Brücken-Oszillator bleibt ein fundamentales Werkzeug in der Elektronik, das durch seine Flexibilität und die Fähigkeit, reine Sinuswellen zu erzeugen, besticht. Während er bereits in einer Vielzahl von Anwendungen eingesetzt wird, versprechen zukünftige technologische Entwicklungen eine noch breitere und effizientere Nutzung. Die ständige Weiterentwicklung in Bereichen wie Materialwissenschaft und Mikroelektronik wird wahrscheinlich zu innovativen Einsatzmöglichkeiten des Wien-Brücken-Oszillators in neuen Anwendungsbereichen führen.
