Artikel über Verzögerungsleitungen: Was sie sind, ihre Typen, Funktionsweise, Anwendungsgebiete, Vorteile und Herausforderungen in der Elektronik und Kommunikation.
Was sind Verzögerungsleitungen?
Verzögerungsleitungen, auch als Laufzeitglieder bekannt, sind Bauelemente oder Systeme, die darauf ausgelegt sind, ein Signal für eine bestimmte Zeitperiode zu verzögern, bevor es am anderen Ende ausgegeben wird. In der Elektronik und Telekommunikation spielen sie eine wichtige Rolle bei der Regelung und Steuerung von Signalen. Die Verzögerung wird oft in Nanosekunden (ns), Mikrosekunden (µs) oder sogar Millisekunden (ms) gemessen und kann je nach Anwendung und Technologie variieren.
Arten von Verzögerungsleitungen

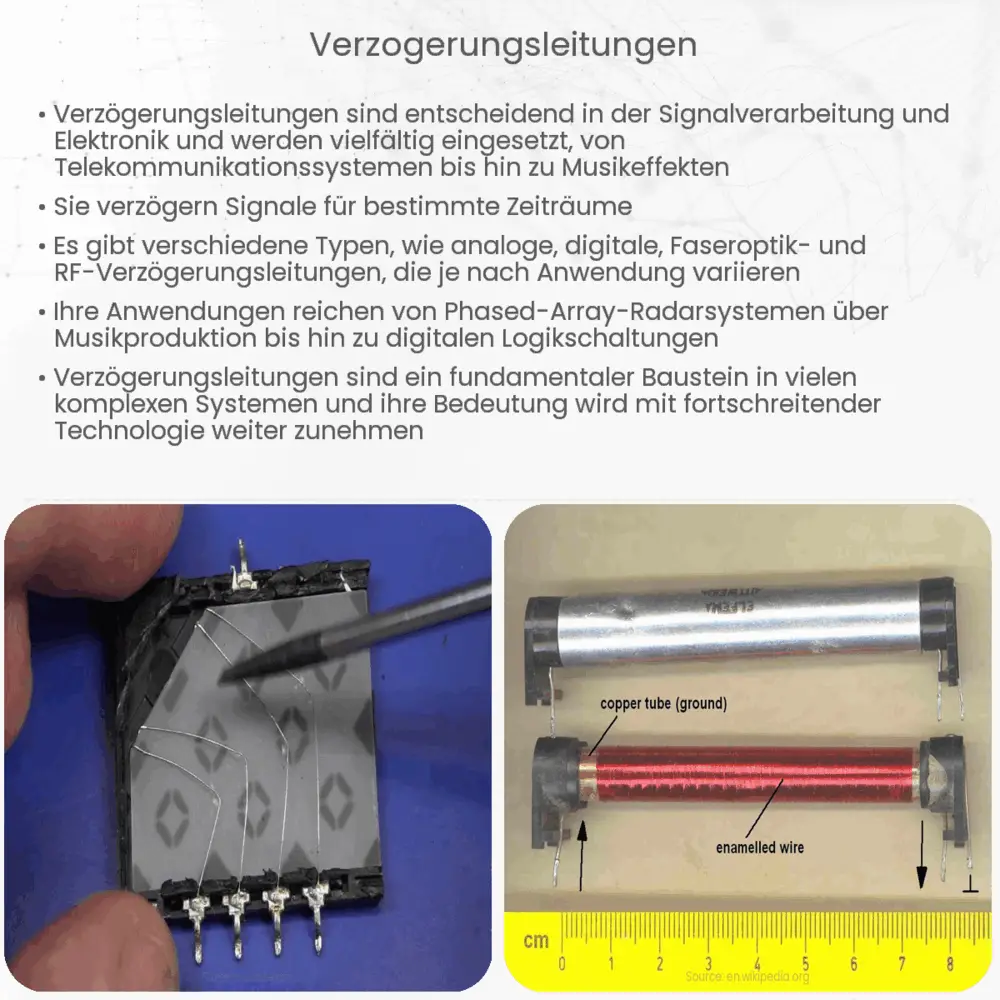

- Elektrische Verzögerungsleitungen: Hierbei handelt es sich um physische Leitungen, oft aus Koaxialkabeln oder Mikrostreifenleitungen, die ein elektrisches Signal über eine bestimmte Länge führen, um eine gewünschte Verzögerung zu erreichen.
- Akustische Verzögerungsleitungen: Diese nutzen Schallwellen zur Übertragung und Verzögerung von Signalen. Sie sind oft in spezialisierten Anwendungen wie Sonarsystemen zu finden.
- Optische Verzögerungsleitungen: In solchen Systemen wird Licht verwendet, um Informationen zu übertragen und zu verzögern. Diese Art von Verzögerungsleitung findet man häufig in der Glasfasertechnologie.
Funktionsweise einer Verzögerungsleitung
Das grundlegende Prinzip einer Verzögerungsleitung ist einfach. Ein Signal tritt an einem Ende ein und wird durch die Leitung übertragen, wobei es aufgrund der physischen Eigenschaften der Leitung (wie Länge und Material) sowie externer Einflüsse (wie Temperatur oder Druck) eine Verzögerung erfährt. Wenn das Signal das andere Ende der Leitung erreicht, hat es eine definierte Zeitverzögerung im Vergleich zu seiner ursprünglichen Eingabe erfahren.
Ein gutes Beispiel für eine elektrische Verzögerungsleitung ist ein einfaches Koaxialkabel. Die Geschwindigkeit, mit der das Signal durch das Kabel reist, wird durch die Dielektrizitätskonstante des Isoliermaterials bestimmt. Durch die Auswahl des richtigen Materials und der richtigen Länge des Kabels kann die gewünschte Verzögerung erzielt werden.
Anwendungsgebiete von Verzögerungsleitungen
Verzögerungsleitungen haben eine Vielzahl von Anwendungen in verschiedenen technologischen Bereichen. Einige typische Anwendungsbeispiele sind:
- Signalverarbeitung in Kommunikationssystemen
- Taktgenerierung in digitalen Schaltungen
- Phasenregelkreise (PLLs)
- Impulsformung in Radar- und Sonarsystemen
Da Verzögerungsleitungen in vielen verschiedenen Kontexten verwendet werden, sind sie ein unverzichtbarer Bestandteil moderner Elektronik und Kommunikationstechnik.
Vorteile und Herausforderungen von Verzögerungsleitungen
Verzögerungsleitungen bieten mehrere Vorteile in den Systemen, in denen sie verwendet werden:
- Präzise Zeitsteuerung: Sie ermöglichen eine genaue Steuerung der Signalverzögerung, was in vielen Anwendungen, von der Kommunikationstechnik bis zur digitalen Signalverarbeitung, entscheidend ist.
- Einfache Implementierung: In vielen Fällen können sie leicht in bestehende Systeme integriert werden, ohne dass komplexe Änderungen erforderlich sind.
- Vielseitigkeit: Es gibt verschiedene Arten von Verzögerungsleitungen, die für unterschiedliche Anwendungen und Umgebungen geeignet sind, von elektrischen bis hin zu optischen Systemen.
Trotz ihrer Vorteile gibt es auch Herausforderungen bei der Verwendung von Verzögerungsleitungen:
- Umgebungsabhängigkeit: Äußere Faktoren wie Temperatur und Druck können die Verzögerungszeiten beeinflussen, insbesondere bei akustischen Verzögerungsleitungen.
- Größenbeschränkungen: In manchen Anwendungen kann die physische Größe einer Verzögerungsleitung ein Problem darstellen, besonders wenn eine lange Verzögerung in einem kompakten Raum benötigt wird.
- Kosten: Die Herstellung und Implementierung spezialisierter Verzögerungsleitungen kann teuer sein, insbesondere bei Anwendungen, die eine hohe Präzision erfordern.
Schlussfolgerung
Verzögerungsleitungen sind entscheidend für viele Bereiche der modernen Technologie, von der Kommunikationstechnik bis zur Signalverarbeitung. Ihre Fähigkeit, Signale mit Präzision zu verzögern, macht sie unverzichtbar für viele Anwendungen. Wie bei vielen Technologien gibt es sowohl Vorteile als auch Herausforderungen bei ihrer Implementierung. Es ist jedoch ihre Vielseitigkeit und Präzision, die sie zu einem Kernbaustein in der Elektronik und Telekommunikation macht. Mit fortschreitender Technologie und Forschung können wir erwarten, dass Verzögerungsleitungen weiterhin innovativ genutzt werden und noch effizienter und präziser werden.
