Grundlagen der Wheatstone-Brücke
Die Wheatstone-Brücke ist ein elektrisches Messinstrument, das zur genauen Bestimmung von elektrischen Widerständen dient. Erfunden im 19. Jahrhundert von Samuel Hunter Christie und später durch Charles Wheatstone popularisiert, bleibt sie ein wesentliches Werkzeug in der Elektrotechnik und Physik.

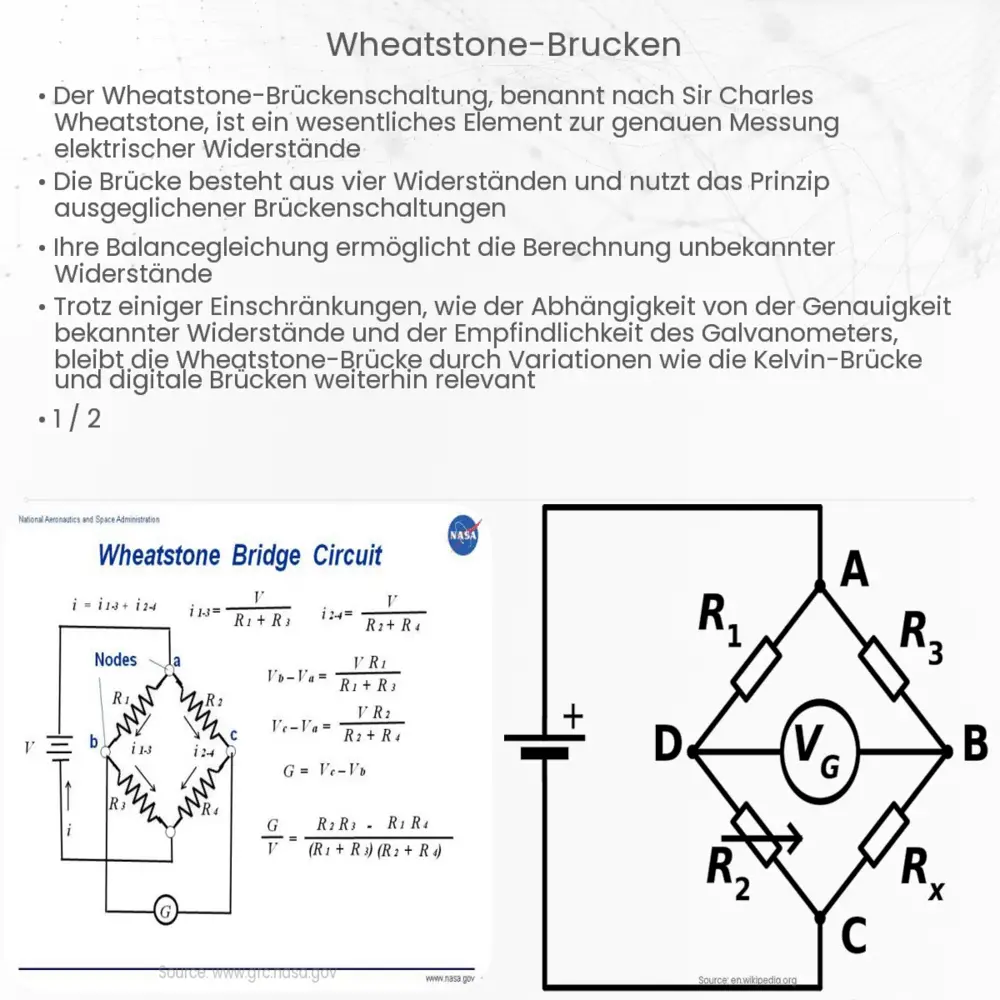

Die Basis der Wheatstone-Brücke besteht aus vier Widerständen, die in einer rautenförmigen Konfiguration angeordnet sind. Diese Anordnung ermöglicht es, den Wert eines unbekannten Widerstands zu bestimmen, indem er mit drei anderen Widerständen, von denen mindestens einer bekannt ist, verglichen wird. Die Brücke wird durch eine Stromquelle gespeist und beinhaltet ein Messinstrument, in der Regel ein Galvanometer, zur Feststellung der Nullspannung.
Aufbau und Funktionsweise
Die vier Widerstände der Wheatstone-Brücke werden in zwei parallele Zweige aufgeteilt, mit jeweils zwei Widerständen in Serie. Diese Zweige sind R1 und R2 im ersten Zweig, sowie R3 (bekannt oder variabel) und R4 (unbekannt) im zweiten Zweig. Ein Galvanometer wird zwischen den beiden Zweigen angeschlossen, um die Spannungsdifferenz zu messen.
Das Prinzip der Wheatstone-Brücke beruht darauf, die Brücke „abzugleichen“. Dies bedeutet, dass die Widerstandsverhältnisse in beiden Zweigen so angepasst werden, dass die Spannung über dem Galvanometer Null wird. Bei einem idealen Gleichgewicht gilt: R1 / R2 = R3 / R4. Unter diesen Bedingungen fließt kein Strom durch das Galvanometer, und der unbekannte Widerstand R4 kann berechnet werden.
Berechnung des unbekannten Widerstands
Die Berechnung des unbekannten Widerstands in einer abgeglichenen Wheatstone-Brücke erfolgt durch die Umformung der Gleichgewichtsbedingung. Ist R3 der bekannte oder einstellbare Widerstand, so kann R4 wie folgt berechnet werden: R4 = R3 * (R2 / R1). Diese Formel ermöglicht es, den unbekannten Widerstand präzise zu bestimmen, ohne dass ein Strom durch das Galvanometer fließen muss.
Anwendungen der Wheatstone-Brücke
Die Wheatstone-Brücke findet Anwendung in verschiedenen Bereichen der Elektrotechnik und Physik. Sie wird häufig eingesetzt, um sehr kleine Widerstandsänderungen zu messen, die durch Temperatur-, Druck- oder Dehnungsänderungen in Sensoren verursacht werden. Solche Anwendungen sind entscheidend in der Entwicklung von Dehnungsmessstreifen und Temperatursensoren.
In der modernen Elektronik wird die Wheatstone-Brücke auch in digitalen Multimetern verwendet, um hohe Genauigkeit bei der Widerstandsmessung zu gewährleisten. Darüber hinaus findet sie Anwendung in der Laborforschung und in industriellen Messsystemen, wo Präzision bei der Widerstandsmessung erforderlich ist.
Vorteile und Grenzen
Ein wesentlicher Vorteil der Wheatstone-Brücke liegt in ihrer hohen Genauigkeit und Zuverlässigkeit bei der Widerstandsmessung. Sie kann sehr kleine Widerstandsänderungen erkennen, was sie für präzise Messaufgaben geeignet macht. Außerdem ist ihre einfache Konstruktion und Handhabung ein weiterer Pluspunkt.
Trotz ihrer Vorteile hat die Wheatstone-Brücke auch Grenzen. Ihre Genauigkeit kann durch verschiedene Faktoren beeinträchtigt werden, wie z.B. durch ungenaue Widerstände oder durch thermische und elektrische Störungen. Zudem ist sie weniger geeignet für die Messung sehr hoher oder sehr niedriger Widerstandswerte.
Schlussfolgerung
Die Wheatstone-Brücke ist ein fundamentales Instrument in der elektrischen Messtechnik. Ihre Fähigkeit, präzise Widerstandswerte zu bestimmen, macht sie unverzichtbar in vielen technischen und wissenschaftlichen Anwendungen. Trotz einiger Einschränkungen bleibt sie aufgrund ihrer Genauigkeit, Einfachheit und Vielseitigkeit ein unverzichtbares Werkzeug in der modernen Elektrotechnik und verwandten Disziplinen. Die kontinuierliche Anwendung und Weiterentwicklung der Wheatstone-Brücke unterstreicht ihre Bedeutung in der fortgeschrittenen Mess- und Sensortechnologie.
