Introdução às Pontes de Wheatstone
A ponte de Wheatstone, nomeada em homenagem a Sir Charles Wheatstone, é um circuito elétrico utilizado principalmente para medir a resistência desconhecida de um componente. Fazendo uso de um conceito simples de proporções e equilíbrio em um circuito, essa técnica se tornou uma ferramenta valiosa para os engenheiros e técnicos ao longo dos anos.
Conceito Básico
O conceito central da ponte de Wheatstone baseia-se na ideia de dois divisores de tensão em paralelo. Ao equilibrar os dois divisores de tensão, é possível deduzir o valor da resistência desconhecida a partir das resistências conhecidas no circuito. Quando o circuito está em equilíbrio, a tensão entre os dois divisores é zero e, portanto, não há corrente fluindo através do galvanômetro central.
Configuração do Circuito

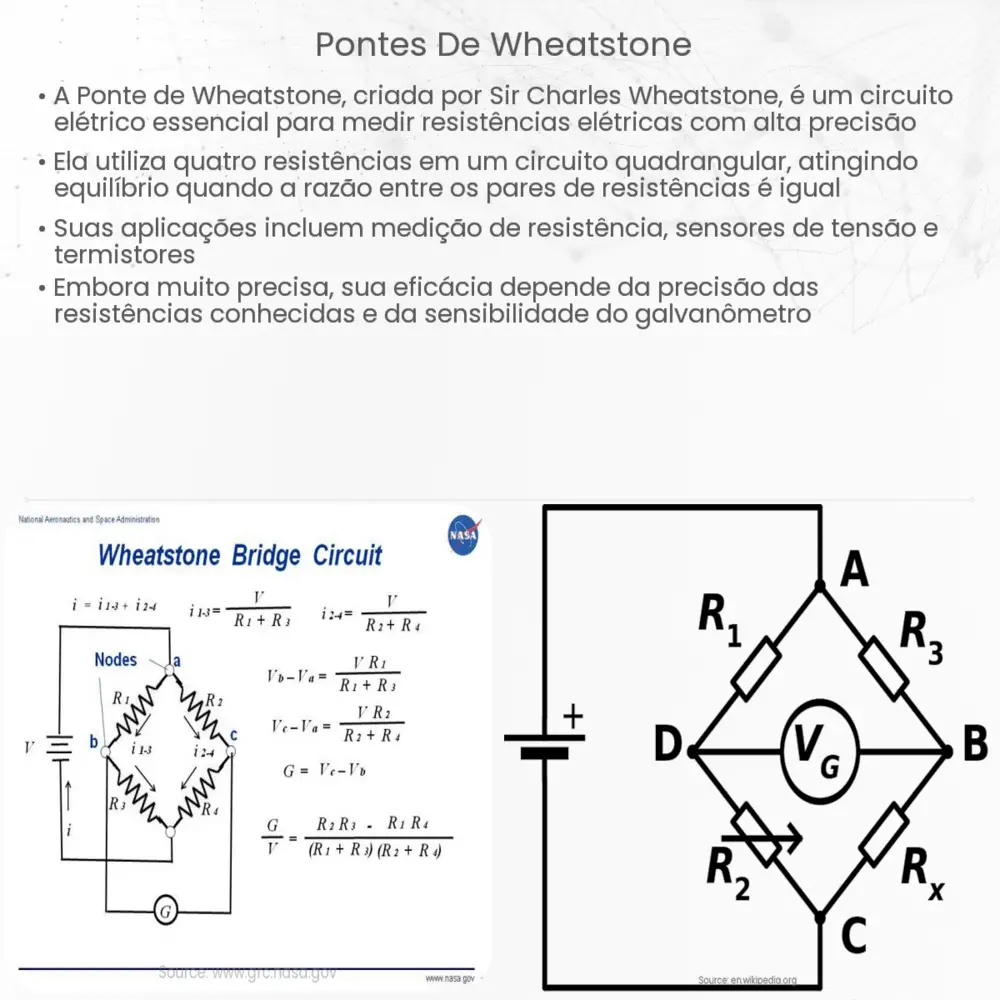

O circuito da ponte de Wheatstone tradicionalmente consiste em quatro resistências montadas em formato de diamante. Três dessas resistências são conhecidas (R1, R2 e R3), enquanto a quarta resistência (Rx) é a resistência desconhecida que desejamos medir. No centro deste diamante, um galvanômetro é conectado, servindo como indicador de equilíbrio.
- R1 e R2: São resistências de valor conhecido e são ajustáveis. Estas são usadas para criar uma proporção que pode ser comparada com a proporção entre R3 e Rx.
- R3: É uma resistência de valor conhecido.
- Rx: É a resistência cujo valor desejamos determinar.
Equilíbrio da Ponte
Para que a ponte esteja em equilíbrio, a razão entre R1 e R2 deve ser igual à razão entre R3 e Rx. Matematicamente, isso é representado pela seguinte relação:
R1 / R2 = R3 / Rx
Quando esta relação é verdadeira, a corrente no galvanômetro é zero, indicando que o circuito está equilibrado e a tensão entre os divisores de tensão é nula.
Aplicações
Além de medir resistências, as pontes de Wheatstone têm outras aplicações, incluindo a medição de impedâncias em circuitos de alta frequência e a detecção de pequenas variações de resistência. Estas aplicações tornam a ponte uma ferramenta versátil em laboratórios e na indústria.
Variações da Ponte
A ponte de Wheatstone original foi a base para o desenvolvimento de diversas variações, otimizadas para aplicações específicas. Algumas dessas variações incluem a Ponte de Maxwell, Ponte de Hay, e a Ponte de Carey Foster. Cada uma dessas variações tem uma configuração particular e é usada para medir diferentes propriedades elétricas, como indutância ou capacitância, além da resistência.
Vantagens da Ponte de Wheatstone
Uma das principais vantagens da ponte de Wheatstone é sua precisão na medição de resistências. Ao utilizar resistências padrão de alta precisão, é possível obter medidas extremamente precisas da resistência desconhecida. Além disso, o uso do galvanômetro oferece uma indicação clara e objetiva do equilíbrio, facilitando o processo de medição.
Limitações
Como qualquer instrumento de medição, a ponte de Wheatstone tem suas limitações. Ela é mais eficaz em circuitos onde as resistências estão dentro de certos limites e não é adequada para medir resistências extremamente altas ou baixas. Também é importante notar que erros podem ser introduzidos se os componentes do circuito não estiverem em perfeitas condições ou se o ambiente interferir nas medidas, como em casos de temperaturas extremas.
Conclusão
A ponte de Wheatstone, desde sua invenção no século 19, tem sido uma ferramenta indispensável no campo da engenharia elétrica e eletrônica. Sua simplicidade, aliada à precisão, tornou-a uma referência na medição de resistências e na investigação das propriedades elétricas de diversos materiais. Embora existam métodos mais modernos e sofisticados disponíveis atualmente, a ponte de Wheatstone ainda é ensinada e utilizada devido à sua importância histórica e ao entendimento fundamental que ela oferece sobre o comportamento dos circuitos elétricos. Como qualquer instrumento, ao usá-la, é fundamental ter em mente suas capacidades e limitações para garantir medições precisas e confiáveis.
