Dieser Artikel erläutert, was ein Stromspiegel ist, wie er funktioniert, seine Anwendungen in der Elektronik sowie Vorteile und Design-Aspekte.
Was ist ein Stromspiegel?
Ein Stromspiegel ist eine elektronische Schaltung, die dazu verwendet wird, einen Strom durch eine Schaltung oder einen Teil einer Schaltung konstant zu halten. Diese Konstanz ist unabhängig von Laständerungen und anderen externen Einflüssen. Die Hauptkomponenten eines typischen Stromspiegels sind Transistoren und Widerstände.
Wie funktioniert ein Stromspiegel?

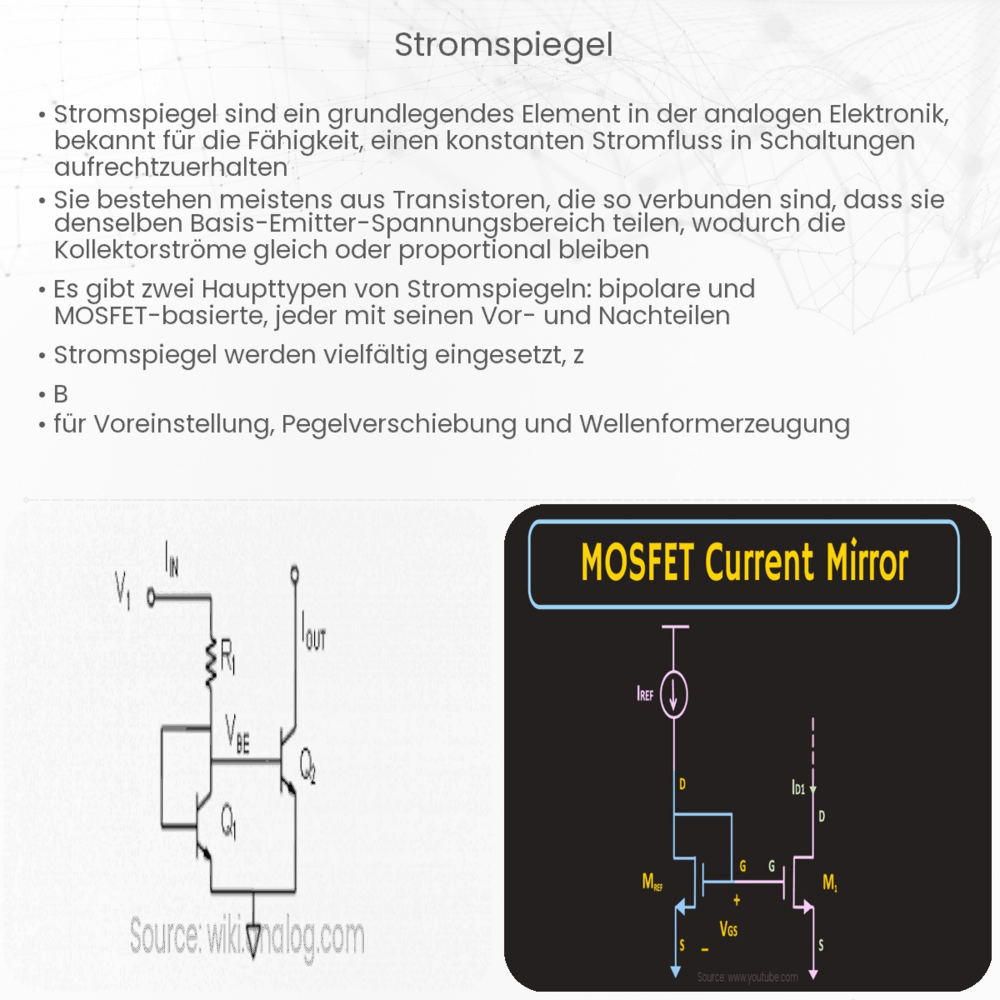

Ein einfacher Stromspiegel besteht aus zwei Transistoren, die so miteinander verbunden sind, dass der Strom durch den einen Transistor den Strom durch den anderen Transistor bestimmt. Wenn einer der Transistoren einen Referenzstrom durchlässt, wird dieser Referenzstrom dazu verwendet, den Strom durch den anderen Transistor einzustellen. Das bedeutet, dass, wenn der Referenzstrom konstant bleibt, auch der Strom durch den zweiten Transistor konstant bleibt, unabhängig von äußeren Einflüssen.
- NPN-Transistoren: Bei einem Stromspiegel mit NPN-Transistoren wird der Basis-Emitter-Strompfad des einen Transistors mit dem Basis-Emitter-Strompfad des anderen Transistors verbunden.
- PNP-Transistoren: Es gibt auch Stromspiegel, die mit PNP-Transistoren arbeiten, bei denen die Funktionsweise analog ist, jedoch mit umgekehrter Polarität.
Anwendungen von Stromspiegeln
Stromspiegel finden in einer Vielzahl von elektronischen Schaltungen Anwendung, insbesondere in integrierten Schaltungen (ICs). Einige typische Anwendungen sind:
- Verstärkungsschaltungen: Stromspiegel können als aktive Lasten in Verstärkerschaltungen verwendet werden, um die Verstärkung zu erhöhen.
- Stromquellen: In vielen Schaltungen ist es notwendig, eine konstante Stromquelle bereitzustellen, und ein Stromspiegel kann diese Funktion erfüllen.
- Bias-Stromerzeugung: In einigen ICs wird ein Stromspiegel verwendet, um einen konstanten Bias-Strom für andere Teile der Schaltung zu liefern.
Während Stromspiegel in vielen modernen elektronischen Geräten eine zentrale Rolle spielen, haben sie auch einige Einschränkungen. Zum Beispiel können sie nicht einen sehr breiten Bereich von Stromwerten replizieren, und sie können durch Temperaturschwankungen beeinflusst werden. Trotz dieser Einschränkungen sind sie aufgrund ihrer Fähigkeit, präzise und konstante Ströme zu liefern, in vielen Anwendungen unerlässlich.
Vorteile und Nachteile von Stromspiegeln
Wie bei jeder Schaltung gibt es Vor- und Nachteile bei der Verwendung von Stromspiegeln.
- Vorteile: Sie bieten eine einfache Methode, um einen konstanten Strom bereitzustellen. Sie sind kompakt und benötigen nicht viele externe Komponenten, was sie besonders nützlich für integrierte Schaltungen macht.
- Nachteile: Stromspiegel sind empfindlich gegenüber Temperaturschwankungen, was zu Leistungsverlusten führen kann. Sie können auch nicht über einen extrem breiten Strombereich arbeiten und können durch Parasitäreffekte in bestimmten Anwendungen begrenzt sein.
Design-Aspekte bei Stromspiegeln
Beim Entwurf eines Stromspiegels müssen verschiedene Faktoren berücksichtigt werden:
- Transistor-Auswahl: Die Wahl des richtigen Transistortyps, sei es NPN oder PNP, sowie seine spezifischen Eigenschaften können die Genauigkeit und Effizienz des Stromspiegels beeinflussen.
- Temperaturkompensation: Da Stromspiegel empfindlich gegenüber Temperaturänderungen sind, kann die Einbeziehung von temperaturkompensierenden Komponenten oder Schaltungen ihre Leistung verbessern.
- Parasitäre Kapazitäten: Diese können die Hochfrequenzleistung des Stromspiegels beeinflussen. Das Design muss solche Effekte berücksichtigen, insbesondere in Hochfrequenzanwendungen.
Schlussfolgerung
Stromspiegel sind leistungsstarke Werkzeuge in der Elektronik, die eine zuverlässige und konstante Stromversorgung in einer Vielzahl von Anwendungen bieten. Obwohl sie einige Einschränkungen haben, wie ihre Empfindlichkeit gegenüber Temperaturschwankungen und begrenzte Strombereiche, bieten sie dennoch eine kompakte und effiziente Lösung für viele Design-Herausforderungen in der modernen Elektronik. Wie bei jeder Schaltung ist es wichtig, die spezifischen Anforderungen und Einschränkungen zu verstehen, um den bestmöglichen Entwurf zu gewährleisten.
