Espelho de Corrente: Uma Introdução
O espelho de corrente é uma configuração eletrônica comumente usada em circuitos integrados para fornecer uma corrente constante para diferentes partes do circuito. Devido à sua eficiência e simplicidade, tornou-se uma ferramenta indispensável para engenheiros e designers eletrônicos.
Princípios Básicos
No cerne do espelho de corrente está o conceito de utilizar um transistor (ou uma combinação de transistores) para copiar uma corrente de referência. Essa “cópia” da corrente pode então ser usada em outra parte do circuito. O espelho de corrente obtém seu nome desta função de duplicar ou “espelhar” uma corrente de referência.
- Transistor Bipolar: Em configurações com transistores bipolares, o espelho de corrente utiliza a relação entre a corrente de base e a corrente de coletor para estabelecer uma corrente de saída que seja uma réplica da corrente de referência.
- Transistor MOSFET: Em sistemas que utilizam transistores MOSFET, o espelho de corrente se aproveita do fato de que dois MOSFETs idênticos, operando na região de saturação, terão correntes de dreno iguais se tiverem a mesma tensão de porta-a-dreno.
Aplicações
Os espelhos de corrente são frequentemente encontrados em uma variedade de aplicações eletrônicas, incluindo:
- Amplificadores: Os espelhos de corrente são usados para fornecer correntes de polarização estáveis em amplificadores, garantindo assim uma operação consistente e previsível.
- Conversores A/D e D/A: A precisão na conversão de sinais analógicos para digitais (e vice-versa) muitas vezes depende da precisão das correntes envolvidas. Espelhos de corrente garantem que estas correntes sejam consistentes e confiáveis.
Ao mesmo tempo, enquanto o espelho de corrente oferece muitas vantagens, como estabilidade e previsibilidade, ele também possui algumas limitações, como variações devido a mudanças de temperatura e limitações de tensão. No entanto, essas limitações são muitas vezes superadas por suas inúmeras aplicações e benefícios.
Como Funciona?
Em seu núcleo, o espelho de corrente é baseado no princípio de que transistores operando sob condições semelhantes conduzirão correntes semelhantes. Por exemplo, dois transistores bipolares idênticos terão correntes de coletor idênticas se suas correntes de base forem iguais. Ao fixar a corrente em um dos transistores (o transistor de referência), o outro transistor (o transistor espelho) irá “espelhar” essa corrente.
Componentes do Espelho de Corrente
Existem várias configurações possíveis para um espelho de corrente, dependendo dos componentes utilizados e da aplicação desejada. Alguns dos designs mais populares incluem o espelho de corrente básico, o espelho de corrente aprimorado e o espelho de corrente cascode.

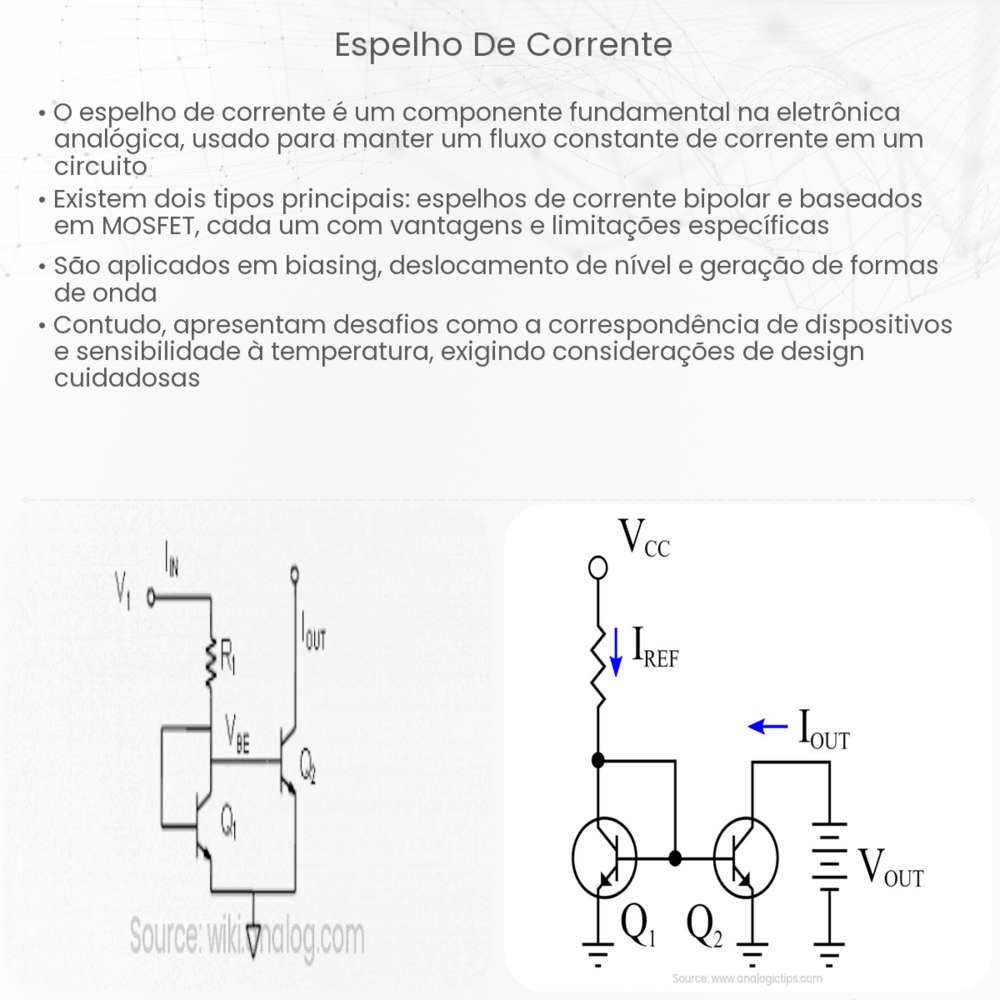

- Espelho Básico: Consiste em dois transistores com as bases e emissores (ou portas e fontes, no caso dos MOSFETs) conectados juntos. É simples, mas pode não ser o mais preciso.
- Espelho Aprimorado: Usa resistores adicionais ou transistores extras para melhorar a precisão e a linearidade do espelho de corrente.
- Espelho Cascode: Combina um espelho de corrente básico com um estágio cascode adicional para melhorar a faixa de operação e reduzir as interferências.
Desafios e Considerações no Design
Embora os espelhos de corrente sejam ferramentas úteis, existem desafios associados ao seu design. Algumas das considerações incluem:
- Matching: Para que um espelho de corrente funcione eficientemente, os transistores envolvidos devem ser bem pareados, ou seja, devem ter características semelhantes.
- Temperatura: As correntes em transistores podem variar com a temperatura, o que pode afetar a precisão do espelho de corrente. Designers devem levar isso em consideração, especialmente em aplicações de alta precisão.
- Tensão Mínima de Operação: Para que o espelho de corrente opere corretamente, uma certa tensão mínima é necessária. Isso pode limitar sua aplicabilidade em algumas configurações de baixa tensão.
Conclusão
O espelho de corrente é uma ferramenta crucial em design eletrônico, proporcionando uma maneira eficaz de replicar correntes em circuitos integrados. Seu princípio operacional é simples, mas suas aplicações são vastas, desde amplificadores até conversores de sinal. Enquanto apresenta desafios e limitações, o entendimento e a utilização adequada do espelho de corrente podem levar a designs eletrônicos mais eficientes e precisos. Ao considerar sua implementação, é essencial que designers estejam cientes das várias configurações disponíveis e dos desafios associados, garantindo assim que suas escolhas se alinhem às necessidades e especificações do projeto.
