Das SR-Flipflop, ein Schlüsselelement digitaler Elektronik, speichert Zustände in Technologien, von Computern bis Speichermodulen. Ein Einblick in seine Funktion und Bedeutung.
Die Magie des SR-Flipflops
Ein SR-Flipflop, auch bekannt als Set-Reset-Flipflop, gehört zu den grundlegendsten und wichtigsten Schaltungen in der digitalen Elektronik. Seine Hauptfunktion besteht darin, einen Zustand – entweder „0“ oder „1“ – zu speichern und diesen Zustand beizubehalten, bis er explizit geändert wird. Aber was macht das SR-Flipflop so besonders?

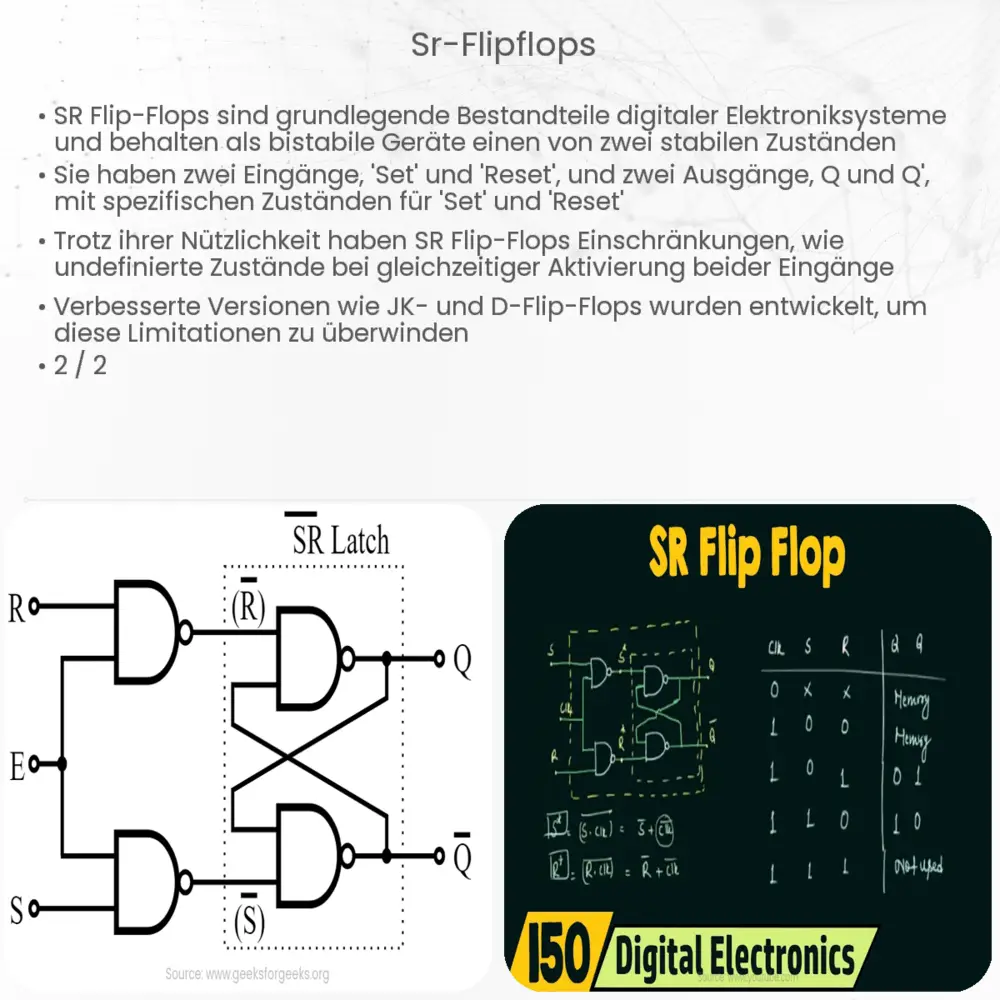

Ein SR-Flipflop besteht in seiner einfachsten Form aus zwei NOR-Gattern oder NAND-Gattern, die miteinander verbunden sind. Das Ausgangssignal eines jeden Gatters wird zum Eingang des anderen geführt. Es gibt zwei Eingänge: S (Set) und R (Reset). Das Setzen des S-Eingangs auf „1“ setzt den Flipflop auf den Zustand „1“, während das Setzen des R-Eingangs auf „1“ den Flipflop zurücksetzt oder auf den Zustand „0“ bringt.
Die Fähigkeit, einen Zustand zu speichern, ist besonders nützlich in vielen digitalen Anwendungen, beispielsweise in Computern, wo sie als Basis für Speicherzellen in RAM-Modulen verwendet werden. Jede dieser Zellen kann entweder eine „0“ oder eine „1“ speichern, und dieses Bit wird durch das SR-Flipflop beibehalten.
Ein interessanter Aspekt des SR-Flipflops ist, dass es nicht erlaubt ist, beide Eingänge gleichzeitig auf „1“ zu setzen. In einem solchen Fall würde das Flipflop in einen undefinierten Zustand geraten. Bei NAND-basierten SR-Flipflops führt das gleichzeitige Setzen beider Eingänge zu einem stabilen, aber unvorhersehbaren Zustand.
Das SR-Flipflop ist nicht das einzige Flipflop in der digitalen Elektronik. Es gibt auch JK-Flipflops, D-Flipflops und T-Flipflops. Jedes dieser Flipflops hat seine eigenen Charakteristika und Anwendungen. Doch das SR-Flipflop bleibt aufgrund seiner Einfachheit und Direktheit ein Favorit für viele Grundschaltungen.
Während die Konzepte hinter dem SR-Flipflop einfach erscheinen mögen, ist seine Implementierung und Verwendung in komplexen Schaltkreisen ein faszinierendes Thema. Es ist ein Beweis dafür, wie grundlegende Schaltungen kombiniert werden können, um komplexe und leistungsstarke Systeme zu schaffen.
Es ist bemerkenswert, wie eine scheinbar einfache Schaltung wie das SR-Flipflop zu einer unverzichtbaren Komponente in der Welt der digitalen Elektronik werden konnte. Sie finden ihre Anwendung nicht nur in Speichermodulen, sondern auch in einer Vielzahl anderer Geräte, von einfachen Taschenrechnern bis hin zu fortschrittlichen Computern. Die grundlegende Eigenschaft eines SR-Flipflops, einen Zustand beizubehalten, ermöglicht die Schaffung von Logikschaltungen, die sich an ihre Vergangenheit „erinnern“ können.
Die Funktionsweise von Flipflops mag für Laien komplex erscheinen, doch für Elektroingenieure und Technologiebegeisterte ist sie ein faszinierendes Rätsel, das gelöst wurde. Mit der fortschreitenden Technologie und der immer weiteren Miniaturisierung von Schaltungen sind die Grundprinzipien, die dem SR-Flipflop zugrunde liegen, nach wie vor relevant.
Schlussfolgerung
Das SR-Flipflop ist ein beeindruckendes Beispiel dafür, wie einfache Designprinzipien zu bahnbrechenden Technologien führen können. Es ist ein grundlegender Baustein, der die digitale Revolution ermöglicht hat. Trotz seiner Einfachheit hat es einen tiefgreifenden Einfluss auf die Entwicklung und Funktion moderner elektronischer Geräte. Das Verständnis seiner Arbeitsweise bietet einen Einblick in die faszinierende Welt der Elektronik und zeigt, wie grundlegende Konzepte zur Gestaltung unserer technologischen Zukunft beitragen können.
