Les Bascules SR: Un Élément Clé en Électronique Numérique

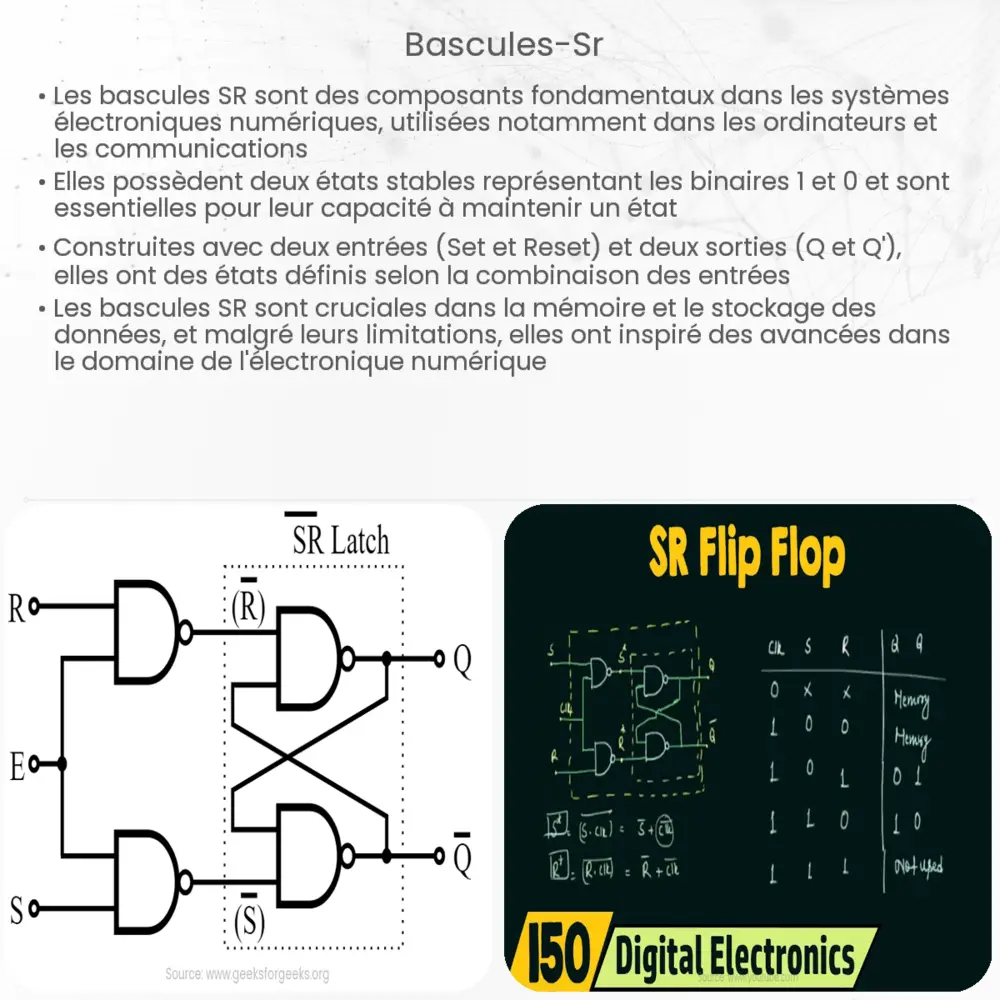

Les bascules SR (Set-Reset), également connues sous le nom de flip-flops SR, sont des circuits intégrés essentiels en électronique numérique. Elles jouent un rôle crucial dans le stockage et le traitement des informations binaires. Une bascule SR est composée de deux entrées signalées S (Set) et R (Reset) et de deux sorties, Q et Q’. Sa fonction principale est de maintenir un état binaire stable, soit 0 soit 1, jusqu’à ce qu’un signal sur une de ses entrées provoque un changement d’état.
Ce type de bascule est fondamental dans la conception de mémoires, de registres, de compteurs et de divers autres composants de systèmes électroniques. Son fonctionnement repose sur la logique des portes NAND ou NOR, en fonction du type de bascule SR utilisée. Les deux configurations présentent des caractéristiques uniques en termes de stabilité et de réactivité.
Principes de Fonctionnement des Bascules SR
Le fonctionnement d’une bascule SR peut être décrit par une table de vérité. Quand les entrées S et R sont toutes les deux à 0, la bascule conserve son état précédent. Si S est à 1 et R à 0, la sortie Q devient 1 et Q’ devient 0, mettant la bascule dans un état « set ». Inversement, si R est à 1 et S à 0, Q passe à 0 et Q’ à 1, plaçant la bascule dans un état « reset ».
Il est important de noter qu’un état où S et R sont tous les deux à 1 est généralement considéré comme non valide ou interdit car il peut mener à des états imprévisibles. Dans certains cas, cependant, cette configuration peut être exploitée pour créer des fonctionnalités supplémentaires.
Applications des Bascules SR
Les bascules SR trouvent leur utilité dans une multitude d’applications électroniques. Elles sont utilisées dans les mémoires pour stocker des bits d’information. Dans les registres à décalage, elles permettent de déplacer les bits d’informations d’une position à l’autre, ce qui est crucial dans le traitement et la transmission de données numériques. De plus, elles servent à construire des compteurs binaires, où chaque bascule représente un bit du compteur, changeant d’état à chaque impulsion d’horloge.
En somme, les bascules SR sont des composants indispensables dans le domaine de l’électronique numérique. Leur simplicité, leur fiabilité et leur polyvalence en font des éléments essentiels pour la construction de systèmes électroniques complexes, de l’ordinateur de bureau aux systèmes embarqués.
Limitations et Variantes des Bascules SR
Malgré leur utilité, les bascules SR présentent certaines limitations. La plus notable est leur sensibilité aux conditions d’entrée non valides, notamment lorsque S et R sont simultanément à 1. Cette situation peut conduire à des états indésirables ou imprévisibles. Pour pallier cette faiblesse, des variantes plus sophistiquées ont été développées, comme les bascules D (Data), JK et T (Toggle), chacune offrant des fonctionnalités spécifiques et des mécanismes de contrôle améliorés pour éviter les états ambigus.
Les bascules D, par exemple, éliminent le problème des conditions d’entrée non valides en assurant qu’un seul bit de données (0 ou 1) est transmis à chaque impulsion d’horloge. Les bascules JK, quant à elles, offrent une solution au problème de l’état interdit des bascules SR en utilisant cet état pour basculer entre 0 et 1. Enfin, les bascules T sont utilisées principalement dans les compteurs, car elles changent d’état à chaque cycle d’horloge.
Impact sur la Technologie Moderne
Les avancées dans la conception des bascules SR et de leurs variantes ont joué un rôle crucial dans le développement de la technologie moderne. Ces composants sont au cœur de la conception de circuits intégrés, qui sont omniprésents dans les appareils électroniques d’aujourd’hui, allant des smartphones aux ordinateurs, en passant par les systèmes de contrôle industriels. Leur capacité à stocker et à manipuler des données binaires est fondamentale dans le fonctionnement de pratiquement tous les systèmes électroniques numériques.
Conclusion
En conclusion, les bascules SR, malgré leur simplicité, sont des composants fondamentaux en électronique numérique. Leur conception initiale a ouvert la voie à des variantes plus avancées, adaptées à des applications spécifiques. Leur rôle dans la mémorisation et le traitement de l’information numérique est indispensable, formant la base de la plupart des dispositifs électroniques modernes. Les avancées continues dans la technologie des bascules et des circuits intégrés promettent d’apporter des innovations encore plus révolutionnaires dans le domaine de l’électronique et de l’informatique.
