Der Spannungsrückkopplungsverstärker: Eine Einführung
Der Spannungsrückkopplungsverstärker ist ein grundlegendes Bauteil in der Welt der Elektronik und spielt eine entscheidende Rolle in der Verstärkung von Signalen. Sein Prinzip beruht auf der Rückführung eines Teils des Ausgangssignals auf den Eingang, um die Gesamtverstärkung des Systems zu stabilisieren und die Bandbreite zu erhöhen.

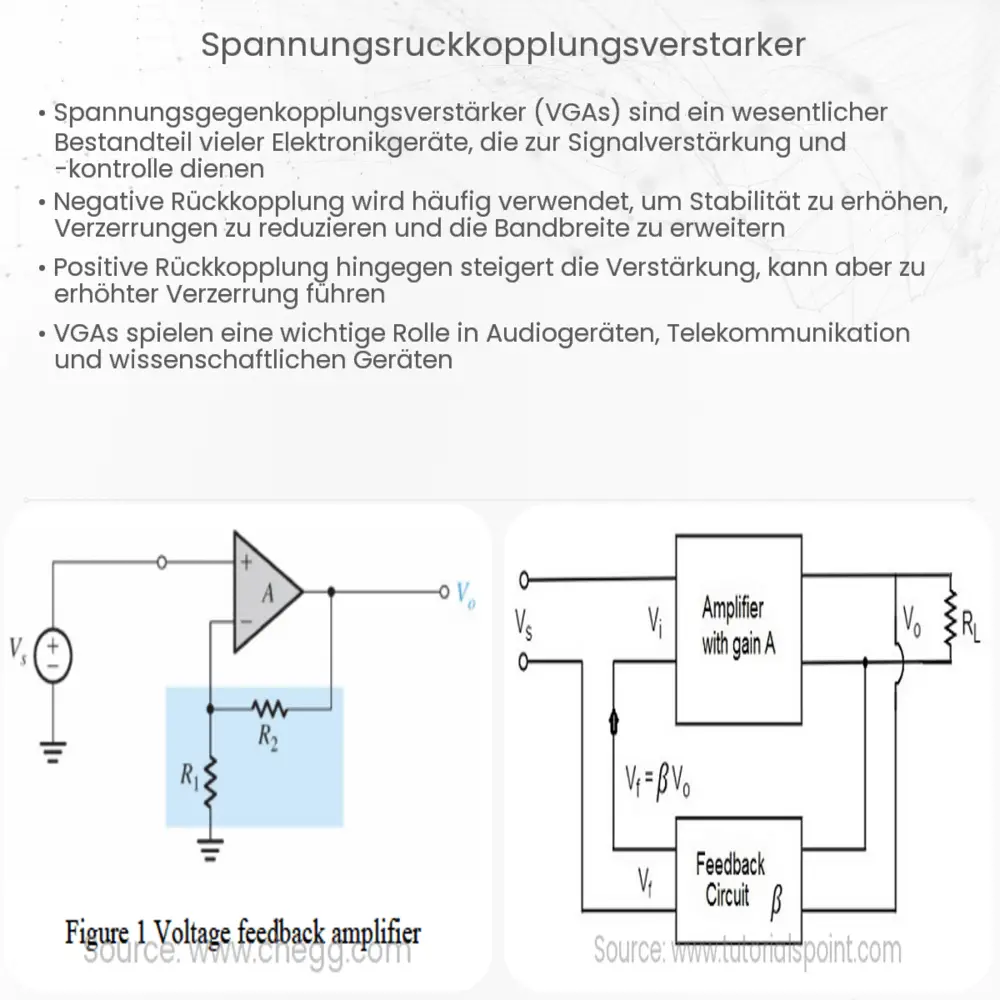

Die Funktionsweise eines Spannungsrückkopplungsverstärkers lässt sich in zwei Hauptkomponenten aufteilen: den Verstärker selbst und das Rückkopplungsnetzwerk. Der Verstärker erhöht die Amplitude des Eingangssignals, während das Rückkopplungsnetzwerk dazu dient, einen Teil des Ausgangssignals – angepasst durch eine Rückkopplungsfaktor genannte Konstante – auf den Eingang zurückzuführen.
Grundlagen der Spannungsrückkopplung
Die Spannungsrückkopplung lässt sich durch die folgende Gleichung beschreiben:
Vout = A * (Vin + β * Vout)
Wobei:
- Vout die Ausgangsspannung ist,
- Vin die Eingangsspannung darstellt,
- A die Verstärkung des Verstärkers ohne Rückkopplung bezeichnet und
- β den Rückkopplungsfaktor repräsentiert.
Die Gesamtverstärkung des Verstärkers mit Rückkopplung wird oft als geschlossene Schleifenverstärkung bezeichnet und kann mit der Formel
Aclosed = A / (1 + A * β)
berechnet werden. Dies zeigt, dass die Rückkopplung die Gesamtverstärkung des Systems reduziert, aber im Austausch für erhöhte Stabilität und reduziertes Rauschen sorgt.
Typen der Spannungsrückkopplungsverstärker
Spannungsrückkopplungsverstärker können in zwei Typen eingeteilt werden:
- Negative Spannungsrückkopplung: Hier wird das rückgeführte Signal so auf den Eingang gegeben, dass es das Eingangssignal abschwächt, was zu einer stabilen Verstärkung führt.
- Positive Spannungsrückkopplung: Hier verstärkt das rückgeführte Signal das Eingangssignal, was zu einer höheren Verstärkung, aber auch zu Instabilität führen kann, bis hin zu Oszillationen.
Im alltäglichen Einsatz sind Verstärker mit negativer Spannungsrückkopplung üblicher, da sie eine kontrollierbare Verstärkung und Stabilität bieten. Positive Rückkopplung wird hingegen in speziellen Anwendungen wie Oszillatoren genutzt.
Die Implementierung einer Spannungsrückkopplung hängt von verschiedenen Faktoren ab, einschließlich der gewünschten Verstärkung, Bandbreite und des Signalrauschverhältnisses. Komponenten wie Widerstände und Kondensatoren spielen eine wichtige Rolle im Rückkopplungsnetzwerk, um die exakte Rückkopplungsfaktor β zu erreichen.
Anwendungen und Vorteile von Spannungsrückkopplungsverstärkern
Spannungsrückkopplungsverstärker finden breite Anwendung in verschiedenen elektronischen Geräten und Systemen. Zu den häufigsten Anwendungen gehören Audioverstärker, in denen sie für die Klangtreue und Lautstärkeregelung entscheidend sind, sowie in Messgeräten, wo sie für die Verstärkung schwacher Signale ohne signifikante Verzerrung sorgen. Darüber hinaus sind sie in der Signalverarbeitung und in Kommunikationssystemen zur Verstärkung und Filterung von Signalen unerlässlich.
Die Vorteile der Verwendung von Spannungsrückkopplungsverstärkern sind vielfältig. Sie bieten eine präzise Kontrolle der Verstärkung, eine hohe Bandbreite und eine verbesserte lineare Reaktion. Dies führt zu einer besseren Signalqualität mit weniger Verzerrungen und Rauschen. Zudem ermöglicht die Rückkopplung eine Kompensation von Nichtlinearitäten des Verstärkers, was zu einer verbesserten Gesamtperformance führt.
Auswahl und Design von Spannungsrückkopplungsverstärkern
Bei der Auswahl und dem Design eines Spannungsrückkopplungsverstärkers sind mehrere Faktoren zu berücksichtigen. Die spezifischen Anforderungen der Anwendung, wie Bandbreite, Verstärkung und Eingangsimpedanz, bestimmen die Auswahl der Komponenten und die Konfiguration des Rückkopplungsnetzwerks. Es ist auch wichtig, die Temperaturstabilität und die Belastbarkeit der Komponenten zu beachten, um eine zuverlässige Leistung unter verschiedenen Betriebsbedingungen sicherzustellen.
In fortgeschrittenen Anwendungen können Spannungsrückkopplungsverstärker mit anderen Formen der Rückkopplung kombiniert werden, um spezielle Charakteristika wie verbesserte Dynamik oder spezifische Filtereigenschaften zu erzielen. Die sorgfältige Analyse des Signalpfads und der Rückkopplungsdynamik ist entscheidend, um unerwünschte Oszillationen oder Instabilitäten zu vermeiden.
Schlussfolgerung
Der Spannungsrückkopplungsverstärker ist ein kritischer Bestandteil in der modernen Elektronik. Durch die gezielte Rückführung eines Teils des Ausgangssignals auf den Eingang ermöglicht er eine stabile und kontrollierte Verstärkung von Signalen. Während die Vorteile klar sind – erhöhte Stabilität, breitere Bandbreite und verbesserte Signalqualität – erfordert die erfolgreiche Implementierung ein tiefes Verständnis der zugrundeliegenden elektronischen Prinzipien und eine präzise Auslegung des Schaltungsentwurfs. Mit der fortschreitenden Entwicklung der Elektronik wird die Rolle des Spannungsrückkopplungsverstärkers weiterhin eine zentrale Position einnehmen, sowohl in grundlegenden als auch in hochentwickelten technologischen Anwendungen.
