Introdução aos Amplificadores de Realimentação de Tensão
Os amplificadores são dispositivos essenciais em muitas aplicações de engenharia e eletrônica, com o objetivo primário de ampliar um sinal de entrada para uma amplitude maior na saída. Uma técnica amplamente utilizada para melhorar as características de desempenho desses amplificadores é a realimentação de tensão.
O que é Realimentação?
Realimentação, no contexto de amplificadores, refere-se ao processo de tomar uma fração do sinal de saída e alimentá-lo de volta à entrada do amplificador. Este sinal de realimentação pode ser adicionado ao sinal de entrada (realimentação positiva) ou subtraído dele (realimentação negativa).
Benefícios da Realimentação de Tensão
- Estabilidade: A realimentação negativa pode estabilizar o ganho do amplificador, tornando-o menos sensível a variações nos componentes ou na temperatura.
- Largura de banda ampliada: Em muitos casos, a realimentação de tensão pode aumentar a largura de banda do amplificador.
- Redução de distorção: A realimentação pode ajudar a linearizar a resposta do amplificador, reduzindo distorções.
- Melhoria na impedância de entrada e saída: A realimentação pode modificar a impedância de entrada e saída de um amplificador para se adequar a aplicações específicas.
Tipos de Configurações de Realimentação
Existem várias maneiras pelas quais a realimentação pode ser aplicada em amplificadores, e elas são geralmente classificadas com base na natureza do sinal de entrada e saída. Quando falamos especificamente de realimentação de tensão, estamos nos referindo a um tipo de configuração onde:
- O sinal de saída que é amostrado é uma tensão.
- O sinal de realimentação é combinado com o sinal de entrada de maneira aditiva ou subtrativa, dependendo se a realimentação é positiva ou negativa, respectivamente.
Essa abordagem contrasta com outras, como a realimentação de corrente, onde o sinal de saída amostrado é uma corrente.
É essencial entender os princípios básicos da realimentação de tensão para projetar amplificadores eficazes e otimizados para diversas aplicações. No próximo segmento, abordaremos mais detalhadamente os princípios operacionais, as vantagens e desvantagens específicas, e exemplos práticos da realimentação de tensão em amplificadores.
Princípios Operacionais da Realimentação de Tensão

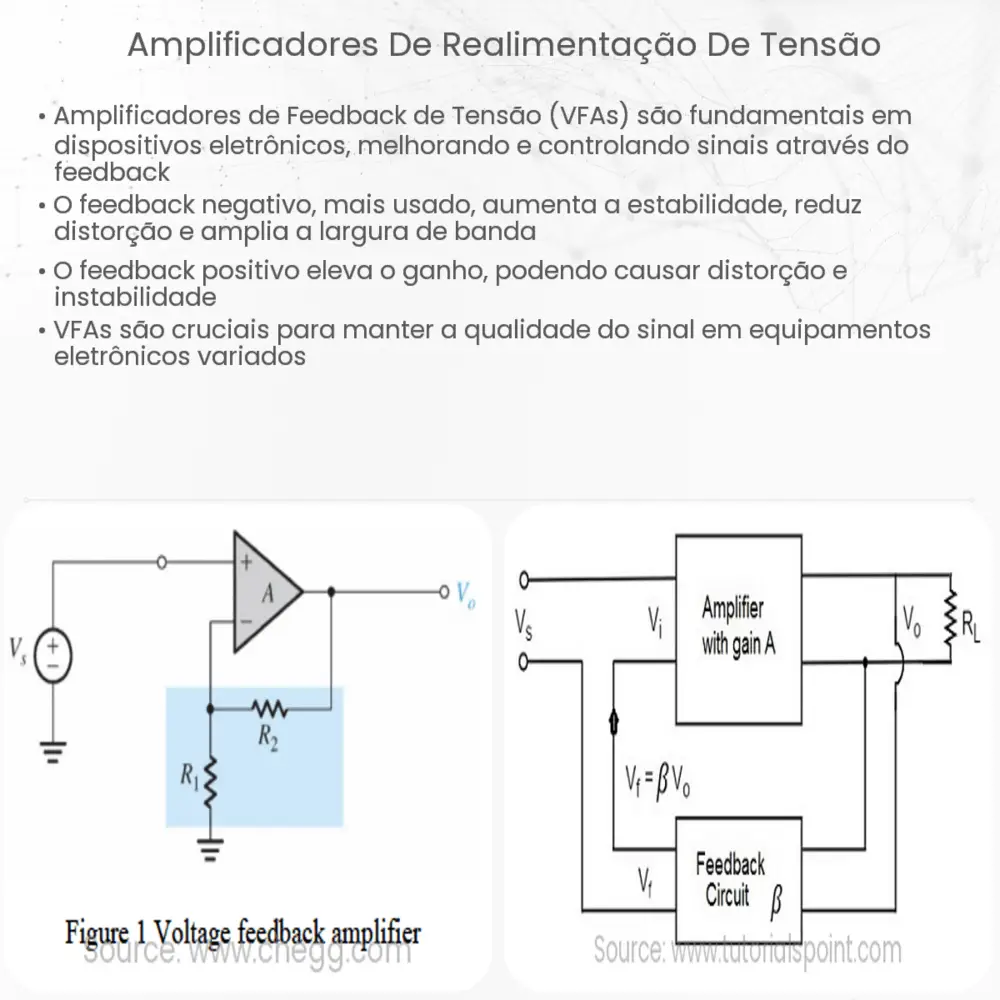

Em um amplificador com realimentação de tensão, uma fração da tensão de saída é realimentada para a entrada. Isso é geralmente realizado através de uma rede de realimentação, que pode ser um simples divisor de tensão ou uma combinação mais complexa de componentes. A magnitude da tensão de realimentação é determinada pelo ganho de realimentação (β).
A fórmula básica que governa a operação é:
Ventrada = Voriginal ± βVsaída
Onde Ventrada é a tensão de entrada após a adição do sinal de realimentação, Voriginal é a tensão de entrada original, e Vsaída é a tensão de saída do amplificador. O sinal ± indica adição para realimentação positiva e subtração para realimentação negativa.
Vantagens e Desvantagens da Realimentação de Tensão
Além dos benefícios já mencionados, a realimentação de tensão pode:
- Reduzir a sensibilidade do amplificador às variações nos parâmetros do transistor.
- Aumentar a estabilidade a longo prazo do amplificador.
- Minimizar o ruído intrínseco.
Contudo, também existem desvantagens associadas:
- Redução do ganho máximo do amplificador.
- Possível instabilidade em certas condições, especialmente com realimentação positiva.
Exemplos Práticos
Amplificadores de áudio, amplificadores operacionais e amplificadores RF são alguns exemplos onde a realimentação de tensão é amplamente utilizada. Em amplificadores de áudio, por exemplo, a realimentação de tensão ajuda a reduzir a distorção harmônica e a melhorar a fidelidade do som reproduzido.
Conclusão
A realimentação de tensão é uma ferramenta poderosa no projeto de amplificadores, permitindo aos engenheiros otimizar o desempenho de seus sistemas. A capacidade de estabilizar o ganho, reduzir a distorção e controlar as características de impedância são algumas das razões pelas quais essa técnica é tão amplamente adotada. No entanto, como todas as técnicas de engenharia, é essencial entender suas vantagens e desvantagens, bem como seus princípios operacionais, para utilizá-la efetivamente.
