Einleitung
Der Spannungsmultiplikator, auch als Hochspannungsverdoppler bekannt, ist eine elektronische Schaltung, die es ermöglicht, eine höhere Ausgangsspannung zu erzeugen als die ursprünglich eingegebene Eingangsspannung. Er findet häufig Anwendung in Geräten, die eine hohe Gleichspannung aus einer niedrigeren Wechselspannung erzeugen müssen, wie beispielsweise in Röhrenfernsehern, Oszilloskopen und einigen medizinischen Geräten.
Grundprinzip
Ein Spannungsmultiplikator nutzt die speziellen Eigenschaften von Dioden und Kondensatoren, um eine Wechselspannung in eine höhere Gleichspannung umzuwandeln. Dies wird durch wiederholte Lade- und Entladevorgänge der Kondensatoren erreicht, wodurch sich die Spannungen schrittweise addieren.
Arten von Spannungsmultiplikatoren
- Spannungsverdoppler: Hierbei wird die Eingangsspannung verdoppelt. Ein einfacher Spannungsverdoppler besteht aus zwei Dioden und zwei Kondensatoren.
- Spannungsverdreifacher: Wie der Name schon sagt, wird hier die Eingangsspannung verdreifacht. Dieser Typ verwendet in der Regel drei Dioden und drei Kondensatoren.

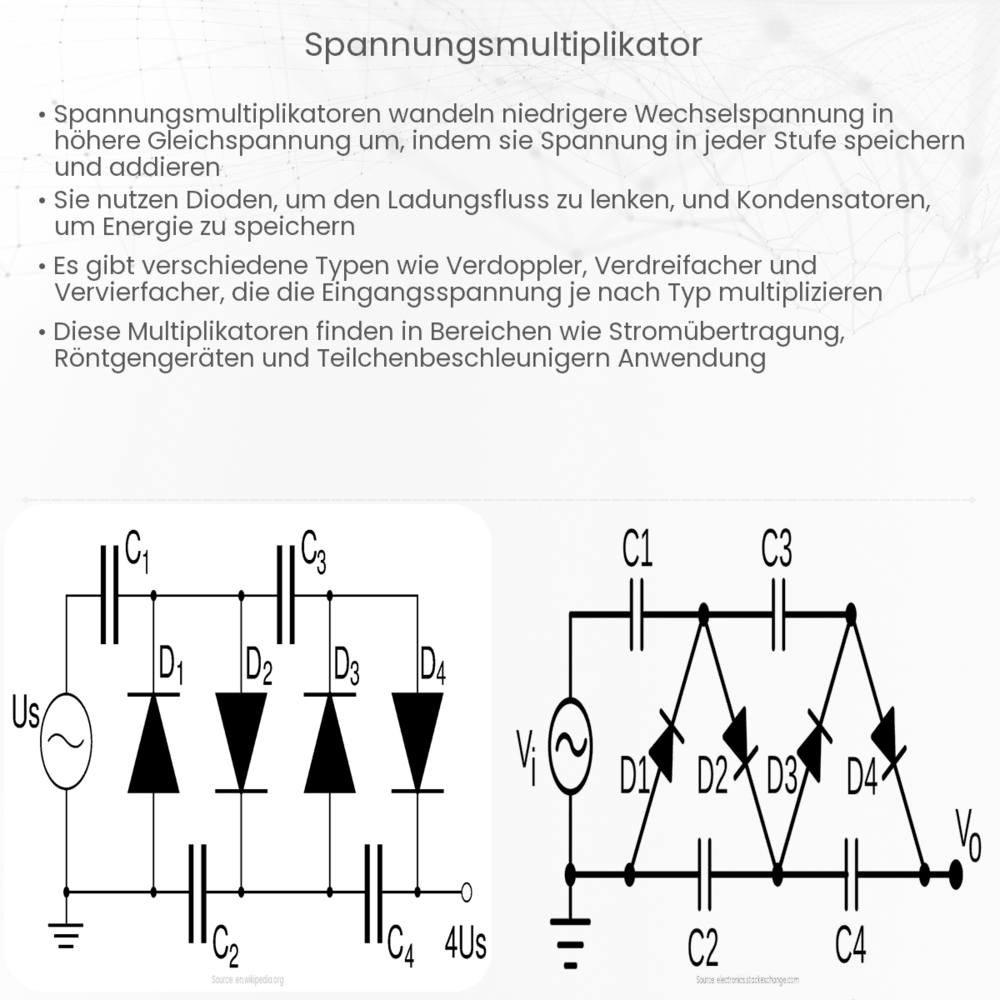

- Spannungsvervierfacher: Bei dieser Art wird die Eingangsspannung vervierfacht. Die Schaltung besteht dementsprechend aus vier Dioden und vier Kondensatoren.
- … und so weiter. Theoretisch kann dieser Prozess für eine beliebig hohe Spannungsmultiplikation fortgesetzt werden, aber in der Praxis sind der Anzahl der Stufen Grenzen gesetzt, da mit jeder weiteren Stufe die Effizienz und die Zuverlässigkeit abnehmen.
Anwendungen
Spannungsmultiplikatoren werden in verschiedenen Branchen und Anwendungen eingesetzt, vor allem dort, wo eine hohe Gleichspannung erforderlich ist. Zu den häufigsten Anwendungen gehören:
- Röhrenfernseher und Monitore, in denen eine hohe Anodenspannung für die Bildröhre benötigt wird.
- Oszilloskope, die eine hohe Spannung für ihre Kathodenstrahlröhren benötigen.
- Elektrotherapiegeräte und einige medizinische Geräte, bei denen hohe Spannungen für bestimmte Anwendungen erforderlich sind.
Es ist jedoch wichtig zu beachten, dass trotz der Vielseitigkeit von Spannungsmultiplikatoren diese nicht in allen Situationen ideal sind. Je nach Design und Anzahl der Stufen können sie weniger effizient sein und eine begrenzte Stromkapazität aufweisen.
Vorteile und Nachteile
Wie bei den meisten elektronischen Schaltungen haben auch Spannungsmultiplikatoren ihre Vor- und Nachteile:
- Vorteile:
- Einfache Bauweise und Prinzip
- Fähigkeit, hohe Spannungen aus niedrigeren Spannungsquellen zu erzeugen
- Geringe Baugröße, ideal für kompakte Geräte
- Nachteile:
- Nicht für hohe Lastströme geeignet
- Effizienz nimmt mit steigender Anzahl von Stufen ab
- Mögliche Spannungsinstabilität bei Lastschwankungen
Abschlussgedanken
Spannungsmultiplikatoren sind nützliche Werkzeuge in der Elektronik, um hohe Gleichspannungen aus Wechselspannungsquellen zu erzeugen. Ihre einfache Bauweise und Funktionsweise machen sie zu einer attraktiven Option für viele Anwendungen. Es ist jedoch wichtig, ihre Einschränkungen und Grenzen zu verstehen, um sicherzustellen, dass sie effektiv und sicher in bestimmten Anwendungen eingesetzt werden können.
Schlussfolgerung
Während die Technologie sich weiterentwickelt und neue Möglichkeiten für die Spannungserzeugung auftauchen, bleiben Spannungsmultiplikatoren ein wichtiger Bestandteil in vielen elektronischen Geräten und Systemen. Ihre einfache und kostengünstige Bauweise wird sie wahrscheinlich auch in Zukunft relevant halten. Bei der Anwendung ist jedoch eine sorgfältige Abwägung erforderlich, um sicherzustellen, dass sie den spezifischen Anforderungen einer Schaltung oder eines Geräts gerecht werden.
