Zener-Dioden-Spannungsregler

Zener-Dioden-Spannungsregler

Ein Zener-Dioden-Spannungsregler ist eine Art elektronisches Bauelement, das oft zur Erzeugung einer stabilisierten Ausgangsspannung verwendet wird. Er nutzt die einzigartige Eigenschaft einer Zener-Diode, bei einer bestimmten, vorher festgelegten „Zener-Spannung“ in den Durchbruch zu gehen. Dies ermöglicht es, überschüssige Spannung über die Diode abzuleiten und somit eine konstante Ausgangsspannung zu gewährleisten.

Grundprinzip

Das Hauptprinzip eines Zener-Dioden-Spannungsreglers basiert auf dem Durchbruchverhalten der Zener-Diode. Wenn eine Spannung an eine Zener-Diode angelegt wird, die höher ist als ihre spezifizierte Zener-Spannung, beginnt die Diode, Strom in der umgekehrten Richtung zu leiten. Dieser Zustand wird als „Zener-Durchbruch“ bezeichnet. In diesem Zustand bleibt die Spannung über der Diode nahezu konstant, unabhängig von der Menge des fließenden Stroms. Das bedeutet, dass alle Spannungen, die die spezifizierte Zener-Spannung übersteigen, „abgeschöpft“ werden, und die Ausgangsspannung somit stabilisiert wird.

Anwendungen

  • Stabilisierung von Spannungsversorgungen: Einer der Hauptanwendungen für Zener-Dioden-Spannungsregler ist die Stabilisierung von Spannungsversorgungen. Dies ist besonders wichtig in elektronischen Schaltungen, wo die Spannung stabil bleiben muss, unabhängig von den Schwankungen in der Eingangsspannung oder der Last.
  • Überspannungsschutz: Zener-Dioden können auch als Überspannungsschutz eingesetzt werden. Wenn die Eingangsspannung den zulässigen Wert übersteigt, wird die überschüssige Spannung durch die Zener-Diode geleitet, wodurch empfindliche elektronische Bauteile geschützt werden.
  • Spannungsteiler: Mit Hilfe einer Zener-Diode in Kombination mit einem Widerstand kann ein Spannungsteiler erstellt werden, um eine bestimmte Spannung aus einer höheren Spannungsquelle abzuleiten.

Um den Zener-Dioden-Spannungsregler effektiv zu nutzen, muss die Diode korrekt dimensioniert sein. Das bedeutet, dass die Zener-Spannung, der maximale Strom und andere Parameter sorgfältig ausgewählt werden müssen, abhängig von der spezifischen Anwendung und den Anforderungen der Schaltung.

Aufbau und Funktionsweise

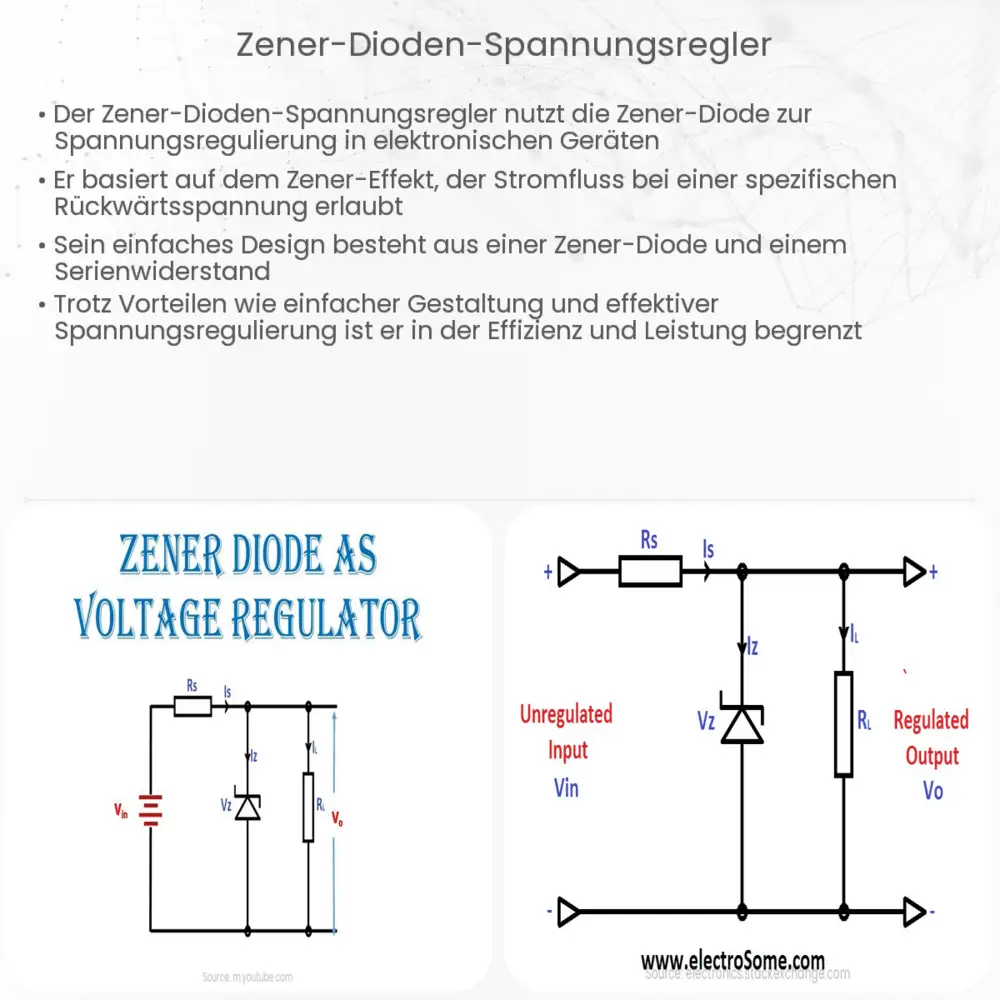

Ein grundlegender Zener-Dioden-Spannungsregler besteht aus einer Zener-Diode und einem Vorwiderstand. Der Vorwiderstand wird in Serie zur Zener-Diode geschaltet und begrenzt den Strom, der durch die Diode fließt, um sie vor Überlastung zu schützen. Die gewünschte Ausgangsspannung wird direkt an der Zener-Diode abgegriffen. Wenn die Eingangsspannung steigt, steigt auch der Strom durch die Zener-Diode, wodurch überschüssige Spannung abgeleitet wird. Fällt die Eingangsspannung, reduziert sich der Strom durch die Diode und weniger oder gar keine Spannung wird abgeleitet, wodurch die Ausgangsspannung stabil bleibt.

Wichtige Parameter

Es gibt verschiedene Parameter, die bei der Auswahl einer Zener-Diode für einen Spannungsregler berücksichtigt werden sollten. Einige dieser Parameter sind:

  • Zener-Spannung (VZ): Dies ist die Spannung, bei der die Zener-Diode in den Durchbruch geht. Sie bestimmt die Ausgangsspannung des Reglers.
  • Maximaler Zener-Strom (IZM): Dies ist der maximale Strom, den die Zener-Diode sicher leiten kann, ohne beschädigt zu werden.
  • Leistungsaufnahme: Dies gibt an, wie viel Leistung die Diode in Form von Wärme abgeben kann, ohne beschädigt zu werden.

Es ist wichtig, diese Parameter zu berücksichtigen, um sicherzustellen, dass die Diode nicht überlastet wird und der Regler effektiv arbeitet.

Fazit

Der Zener-Dioden-Spannungsregler ist ein einfaches, aber effektives Mittel zur Spannungsstabilisierung in elektronischen Schaltungen. Durch die richtige Auswahl und Dimensionierung der Zener-Diode kann er zuverlässig überschüssige Spannungen ableiten und so eine konstante Ausgangsspannung gewährleisten. Es ist jedoch wichtig, die spezifischen Anforderungen und Parameter der Schaltung zu berücksichtigen, um den Regler optimal zu nutzen.

Vorteile und Nachteile von Zener-Dioden-Spannungsreglern

Zener-Dioden-Spannungsregler bieten eine Reihe von Vorteilen in bestimmten Anwendungen, kommen aber auch mit einigen Einschränkungen. Es ist wichtig, diese zu erkennen, um eine fundierte Entscheidung über ihre Verwendung zu treffen.

  • Vorteile:
    • Einfachheit: Der Aufbau eines solchen Reglers ist unkompliziert und erfordert minimale Komponenten.
    • Kosteneffizienz: Zener-Dioden sind in der Regel günstig und leicht verfügbar.
    • Robustheit: Sie sind unempfindlich gegenüber vielen Umweltbedingungen und eignen sich gut für robuste Anwendungen.
  • Nachteile:
    • Effizienz: Bei hohen Strömen können sie ineffizient werden, da viel Leistung in Form von Wärme verloren geht.
    • Leistungsbegrenzung: Sie sind nicht für Anwendungen mit hohen Leistungsanforderungen geeignet.

Alternative Spannungsreglertechnologien

Obwohl Zener-Dioden-Spannungsregler in vielen Anwendungen effektiv sind, gibt es Alternativen, die je nach Anwendungsfall besser geeignet sein könnten:

  • Lineare Spannungsregler: Diese bieten eine bessere Effizienz und können höhere Ausgangsströme liefern, haben aber oft einen größeren Spannungsabfall über dem Regler.
  • Schaltregler: Sie sind in der Lage, höhere Effizienzen und Ausgangsströme zu erreichen, sind aber komplexer im Design und in der Implementierung.

Schlussfolgerung

Zener-Dioden-Spannungsregler sind ein bewährtes Mittel zur Spannungsstabilisierung in einer Vielzahl von elektronischen Anwendungen. Ihre einfache Implementierung, Kosteneffizienz und Robustheit machen sie zu einer beliebten Wahl für viele Designer. Es ist jedoch wichtig, ihre Grenzen zu erkennen und sie in geeigneten Anwendungen zu verwenden. Für Anwendungen, die höhere Effizienzen oder Ausgangsströme erfordern, könnten alternative Spannungsreglertechnologien besser geeignet sein. Es ist entscheidend, den spezifischen Bedarf einer Schaltung oder eines Systems zu verstehen und den am besten geeigneten Reglertyp entsprechend auszuwählen.
