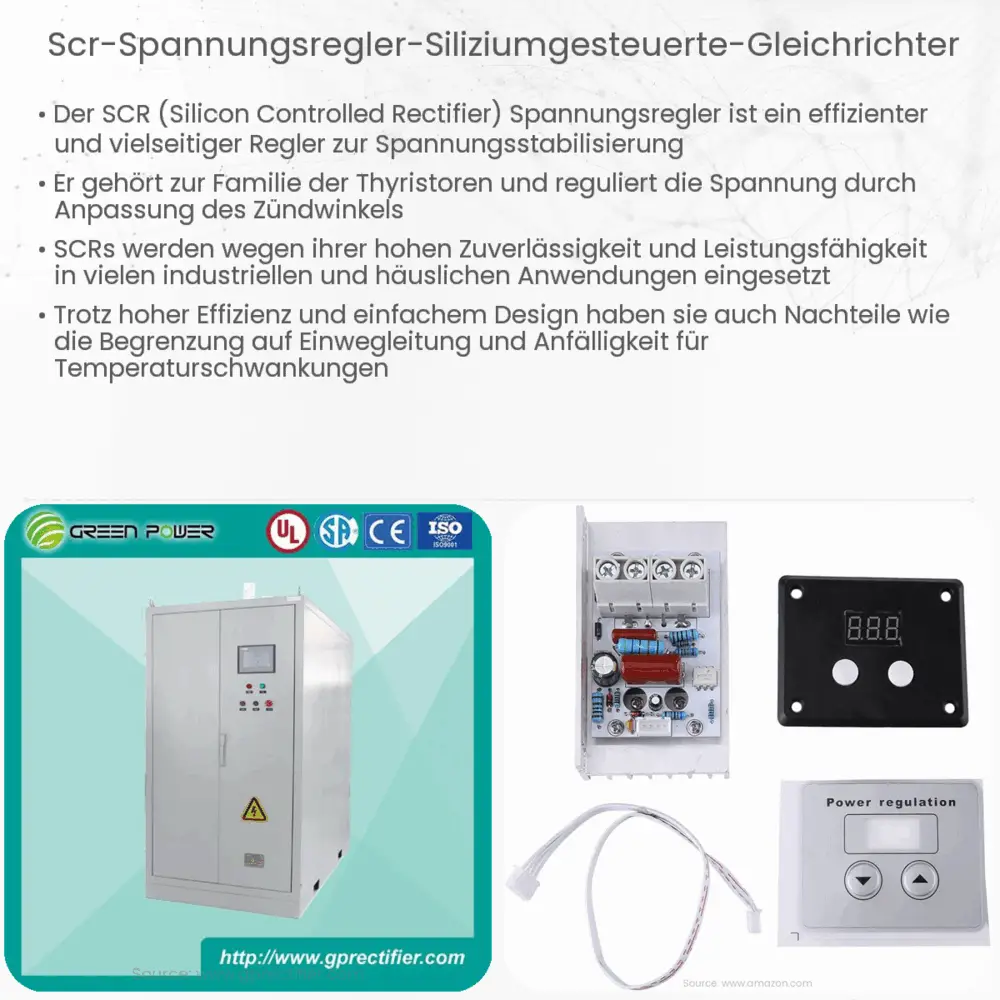

Was ist ein SCR-Spannungsregler?
Ein SCR-Spannungsregler, auch bekannt als Siliziumgesteuerter Gleichrichter oder Thyristor-Spannungsregler, ist ein Halbleiterbauelement, das häufig in Stromversorgungssystemen und Motorsteuerungen eingesetzt wird, um den Stromfluss und die Spannung zu regulieren. Es handelt sich dabei um ein vierlagiges Bauelement mit drei Anschlüssen: Anode, Kathode und Steuerelektrode (Gate).
Wie funktioniert ein SCR-Spannungsregler?
Der SCR kann in zwei Zuständen betrieben werden: gesperrt oder leitend. Im gesperrten Zustand fließt kein Strom zwischen Anode und Kathode. Durch Anlegen einer positiven Spannung an die Steuerelektrode wird der SCR in den leitenden Zustand versetzt, und es fließt Strom zwischen Anode und Kathode. Einmal angesteuert, bleibt der SCR leitend, auch wenn das Steuersignal entfernt wird, bis die Spannung zwischen Anode und Kathode unter einen bestimmten Wert fällt oder die Polarität umgekehrt wird.
Vorteile des SCR-Spannungsreglers
- Lange Lebensdauer: Aufgrund ihrer Halbleiterkonstruktion haben SCRs eine lange Lebensdauer und sind weniger anfällig für Verschleiß im Vergleich zu mechanischen Reglern.
- Hohe Effizienz: Im leitenden Zustand haben SCRs einen niedrigen Spannungsabfall, was zu einer höheren Energieeffizienz führt.
- Schnelle Schaltzeiten: SCRs können sehr schnell zwischen ihren leitenden und gesperrten Zuständen wechseln, was sie ideal für Anwendungen mit hohen Frequenzen macht.
- Robustheit: Sie können großen Strömen und Spannungen standhalten, was sie für industrielle Anwendungen attraktiv macht.
Anwendungen des SCR-Spannungsreglers
Wegen ihrer Fähigkeit, große Energiemengen zu steuern und zu regulieren, sind SCRs in einer Vielzahl von Anwendungen zu finden, darunter:
- Motorsteuerungen
- Stromrichter für erneuerbare Energiesysteme
- Induktionsheizungen
- Ladegeräte für Batterien
- Lichtdimmerschaltungen
SCRs sind aufgrund ihrer robusten Bauweise und ihrer Fähigkeit, sowohl Wechsel- als auch Gleichstrom zu steuern, ein unverzichtbares Bauelement in vielen elektrischen und elektronischen Systemen geworden.
In der folgenden Sektion werden wir detaillierter auf die Funktionsweise von SCRs eingehen, ihre wichtigsten Charakteristika beschreiben und einige Tipps für ihre Verwendung geben.
Funktionsweise von SCRs im Detail
Das Funktionsprinzip des SCR basiert auf der Steuerung des Stromflusses durch die Verwendung eines externen Steuersignals. Sobald eine ausreichende positive Spannung am Gate anliegt, wird ein Strompfad zwischen Anode und Kathode geschaffen, und der SCR beginnt zu leiten. Dieser Zustand, bekannt als „Thyristor-Zündung“, ermöglicht den Stromfluss. Interessanterweise bleibt der SCR auch nach Entfernen des Gate-Signals im leitenden Zustand, bis der Stromfluss unter einen bestimmten Haltestrom sinkt.
Wichtige Charakteristika von SCRs
- Haltestrom: Der Mindeststrom, der durch den SCR fließen muss, um ihn im leitenden Zustand zu halten.
- Zündspannung: Die Mindestspannung am Gate, die erforderlich ist, um den SCR in den leitenden Zustand zu versetzen.
- Spitzendurchlassstrom: Der maximale Strom, den der SCR im leitenden Zustand ohne Beschädigung handhaben kann.
- Repetitive Spitzenumkehrspannung: Die maximale Spannung, die der SCR im gesperrten Zustand ohne Zündung handhaben kann.
Tipps für die Verwendung von SCRs
- Es ist wichtig, den SCR nicht über seinen spezifizierten Spitzenstrom oder seine maximale Zündspannung hinaus zu betreiben, um Beschädigungen zu vermeiden.
- SCRs erzeugen Wärme, wenn sie leiten. Es ist daher entscheidend, für eine angemessene Kühlung zu sorgen, insbesondere in Anwendungen mit hohen Strömen.
- Es ist ratsam, Schutzschaltungen wie Snubber-Netzwerke zu verwenden, um Spannungsspitzen zu minimieren, die den SCR beschädigen könnten.
- Bei der Auswahl eines SCR für eine bestimmte Anwendung ist es wichtig, die spezifischen Anforderungen und Bedingungen der Schaltung zu berücksichtigen.
Schlussfolgerung
Der SCR-Spannungsregler, oder Siliziumgesteuerter Gleichrichter, ist ein leistungsfähiges und vielseitiges Halbleiterbauelement, das in einer Vielzahl von Anwendungen eine zentrale Rolle spielt. Dank seiner Robustheit, Schnelligkeit und Effizienz hat er sich in der modernen Elektrotechnik und Elektronik fest etabliert. Bei korrekter Auswahl und Anwendung bietet der SCR eine zuverlässige und effiziente Lösung für die Spannungs- und Stromregelung in zahlreichen Anwendungen.
