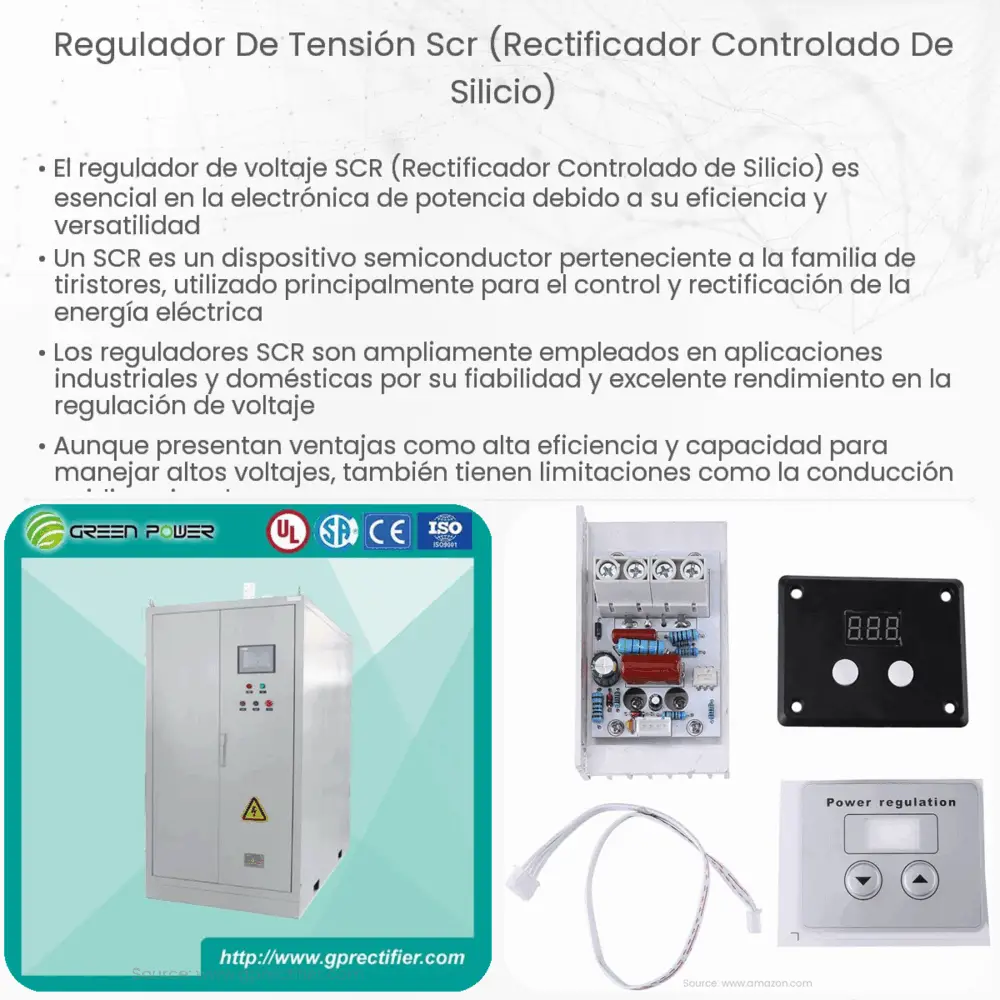

Introducción al Regulador de Tensión SCR (Rectificador Controlado de Silicio)
El Rectificador Controlado de Silicio, conocido por sus siglas en inglés como SCR (Silicon Controlled Rectifier), es un dispositivo electrónico de cuatro capas, tres terminales y unión pn, ampliamente utilizado en la industria para el control de la energía eléctrica. Es fundamental en las aplicaciones que requieren la regulación de tensión, proporcionando una gama de funcionalidades que incluyen la protección contra sobretensiones y el ajuste de la tensión de salida a los niveles deseados.
Funcionamiento de un SCR
En su estado de reposo, un SCR es un dispositivo de alta impedancia que no permite el paso de la corriente. Sin embargo, cuando se le aplica un voltaje de activación a su terminal de control (GATE), el SCR se convierte en un conductor de baja impedancia, permitiendo el paso de la corriente desde el ánodo al cátodo.
- Ánodo: Es la terminal a la cual se conecta la carga a la fuente de tensión.
- Cátodo: Es la terminal que se conecta a la fuente de tensión negativa o a tierra.
- Gate: Esta terminal controla el estado de conducción del SCR. Al aplicar un pequeño voltaje en esta terminal, el SCR se activa y permite el paso de la corriente desde el ánodo al cátodo.
Una vez activado, el SCR continuará conduciendo corriente, incluso si se retira el voltaje de control. Esto continuará hasta que la corriente que fluye a través del dispositivo caiga por debajo de un cierto umbral, llamado corriente de mantenimiento.
Uso de SCR en Regulación de Tensión
En aplicaciones de regulación de tensión, los SCRs son una opción preferida debido a su robustez, capacidad para manejar altas corrientes y tensiones, y su habilidad para ofrecer un control preciso. Al controlar la cantidad de tiempo que el SCR permanece en su estado de conducción durante un ciclo de CA (corriente alterna), se puede controlar la cantidad de energía que se transfiere a la carga. Este método se conoce como control de fase.
Además, el SCR se utiliza en aplicaciones de rectificación de onda completa y media onda, donde convierte la corriente alterna (AC) en corriente continua (DC). Esto es particularmente útil en sistemas de energía donde se necesita convertir AC a DC a diferentes niveles de tensión.
Aplicaciones Comunes de SCR en Regulación de Tensión
Los SCR se utilizan en una variedad de aplicaciones de regulación de tensión. Algunos de los usos más comunes incluyen:
- Control de motores eléctricos: En esta aplicación, los SCR se utilizan para controlar la velocidad de los motores eléctricos. Esto se logra ajustando la tensión suministrada al motor.
- Regulación de la tensión en fuentes de alimentación: Los SCR son capaces de controlar la tensión de salida de las fuentes de alimentación, permitiendo que la tensión de salida se ajuste según las necesidades del circuito o dispositivo alimentado.
- Control de calefacción eléctrica: En aplicaciones de calefacción eléctrica, los SCR se utilizan para regular la cantidad de energía suministrada a los elementos calefactores.
Ventajas y Desventajas de los SCR
Los SCR, como todos los dispositivos electrónicos, presentan tanto ventajas como desventajas. Entre sus ventajas se incluyen:
- Son capaces de manejar altas corrientes y tensiones.
- Tienen una alta eficiencia y fiabilidad.
- Ofrecen un control preciso de la tensión y la corriente.
Por otro lado, también presentan algunas desventajas:
- Los SCR requieren un circuito de control para operar, lo que puede añadir complejidad a su diseño.
- Su característica de bloqueo solo en un sentido puede requerir el uso de un par de SCRs para aplicaciones de corriente alterna.
Conclusión
El SCR (Rectificador Controlado de Silicio) es un componente fundamental en el control y la regulación de la tensión en una variedad de aplicaciones. Su capacidad para manejar altas corrientes y tensiones, su fiabilidad, y su preciso control de la tensión y la corriente hacen de él una opción preferida para muchas aplicaciones industriales. Sin embargo, como todos los dispositivos electrónicos, también presenta desafíos en su implementación. No obstante, a pesar de estos desafíos, los SCR seguirán siendo un pilar en la regulación de tensión debido a sus numerosas ventajas.
