Der Artikel beleuchtet den Step-Down-Spannungsregler, erläutert dessen Funktionsweise, Vorteile und Herausforderungen und bietet ein abschließendes Fazit.

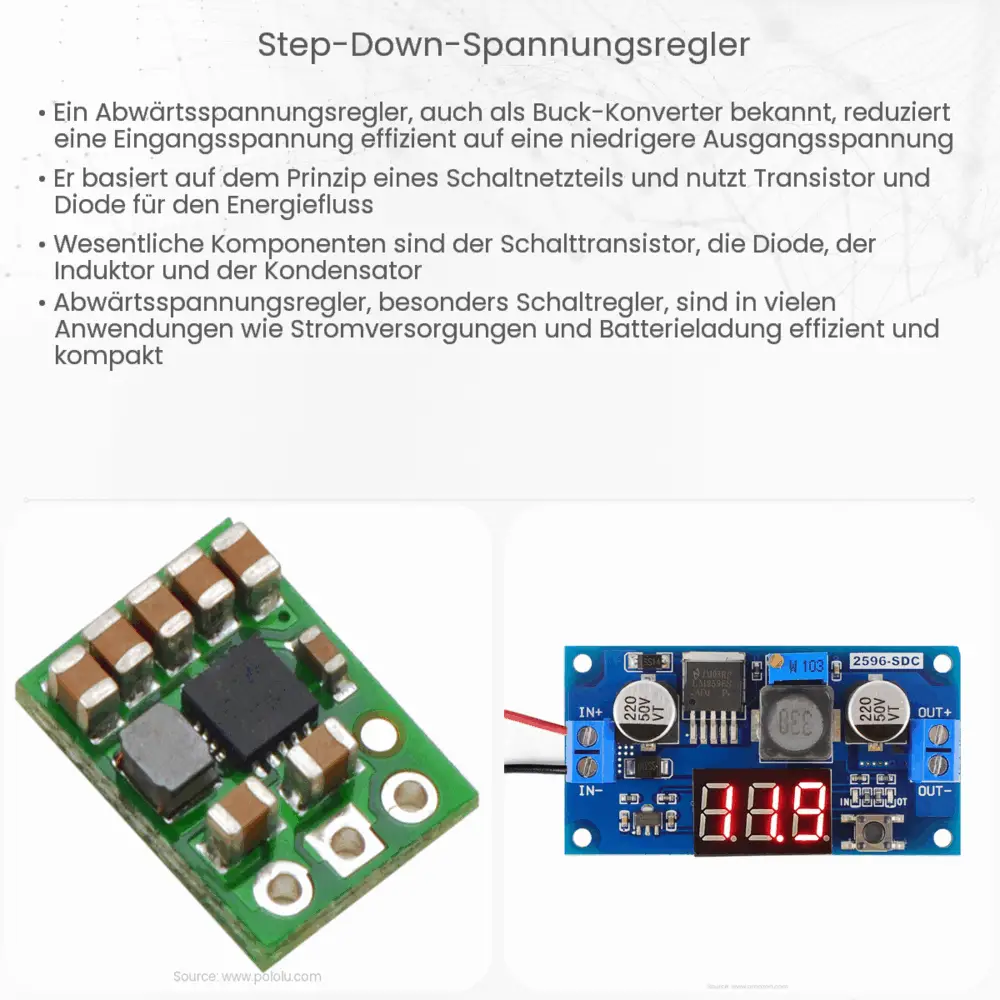

Was ist ein Step-Down-Spannungsregler?
Ein Step-Down-Spannungsregler, auch bekannt als „Buck-Converter“, ist ein elektronisches Schaltungsdesign, das dazu verwendet wird, eine höhere Eingangsspannung auf eine niedrigere Ausgangsspannung zu reduzieren. Er ist ein wesentlicher Bestandteil in vielen elektronischen Anwendungen, wo es notwendig ist, eine stabile und konstante Spannung aus einer variablen oder höheren Spannungsquelle zu erhalten.
Funktionsweise eines Step-Down-Spannungsreglers
Das Kernprinzip des Buck-Converters basiert auf dem Ein- und Ausschalten eines Schalters. Wenn der Schalter eingeschaltet ist, wird die Energie aus der Eingangsspannung in einer Spule gespeichert. Wenn der Schalter ausgeschaltet ist, gibt die Spule die gespeicherte Energie an die Last ab und reduziert dabei die Spannung.
- Schalter EIN: Energie wird von der Quelle entnommen und in der Spule gespeichert. In dieser Phase steigt die Stromstärke in der Spule.
- Schalter AUS: Die Spule gibt die gespeicherte Energie an die Last ab und der Strom fließt durch einen Flussdiode zur Last. In dieser Phase fällt die Stromstärke in der Spule.
Die tatsächliche Ausgangsspannung wird durch das Verhältnis bestimmt, in dem der Schalter ein- und ausgeschaltet ist. Dieses Verhältnis wird als „Duty Cycle“ bezeichnet. Ein längerer Duty Cycle führt zu einer höheren Ausgangsspannung, während ein kürzerer Duty Cycle zu einer niedrigeren Ausgangsspannung führt.
Vorteile des Step-Down-Spannungsreglers
Der Step-Down-Spannungsregler bietet verschiedene Vorteile:
- Hohe Effizienz: Da die Energie in der Spule gespeichert und dann an die Last abgegeben wird, gibt es weniger Energieverluste im Vergleich zu linearen Spannungsreglern.
- Kompakte Größe: Aufgrund des einfachen Schaltungsdesigns kann der Buck-Converter in kompakter Form realisiert werden, was ihn für tragbare Geräte attraktiv macht.
- Versorgungssicherheit: Ein gut entworfener Buck-Converter kann eine stabile und zuverlässige Spannungsquelle für empfindliche elektronische Komponenten bieten.
Obwohl der Step-Down-Spannungsregler viele Vorteile bietet, gibt es auch einige Nachteile und Herausforderungen, die bei der Konstruktion und Implementierung zu berücksichtigen sind. In unserem nächsten Abschnitt werden wir diese Herausforderungen und Lösungsansätze diskutieren.
Nachteile und Herausforderungen des Step-Down-Spannungsreglers
Trotz der vielen Vorteile des Step-Down-Spannungsreglers gibt es auch einige potenzielle Herausforderungen:
- Elektromagnetische Interferenz (EMI): Da der Buck-Converter mit schnellen Schaltvorgängen arbeitet, kann es zu elektromagnetischen Störungen kommen, die benachbarte elektronische Schaltungen beeinflussen können.
- Schaltverluste: Jedes Mal, wenn der Schalter ein- und ausgeschaltet wird, treten kleine Verluste auf. Bei hohen Schaltfrequenzen können diese Verluste signifikant werden und die Effizienz des Reglers beeinträchtigen.
- Design-Komplexität: Die korrekte Dimensionierung der Spule und die Auswahl der passenden Komponenten können herausfordernd sein, insbesondere bei Anwendungen mit hohen Strömen oder Spannungen.
Glücklicherweise können moderne Design-Methoden und verbesserte Komponenten viele dieser Herausforderungen minimieren. Die Verwendung von qualitativ hochwertigen Komponenten und eine sorgfältige Schaltungsplanung können die Effizienz optimieren und potenzielle Störungen reduzieren.
Fazit
Der Step-Down-Spannungsregler, auch als Buck-Converter bekannt, ist ein wesentliches Werkzeug in der Elektronik, um eine höhere Eingangsspannung auf eine niedrigere Ausgangsspannung zu reduzieren. Während er zahlreiche Vorteile wie hohe Effizienz, kompakte Größe und Versorgungssicherheit bietet, kommen mit ihm auch bestimmte Herausforderungen in Bezug auf Design und Interferenzen. Mit sorgfältiger Planung und dem Einsatz moderner Technologie kann der Step-Down-Spannungsregler jedoch optimal in einer Vielzahl von Anwendungen eingesetzt werden, von tragbaren Geräten bis hin zu industriellen Anwendungen.
