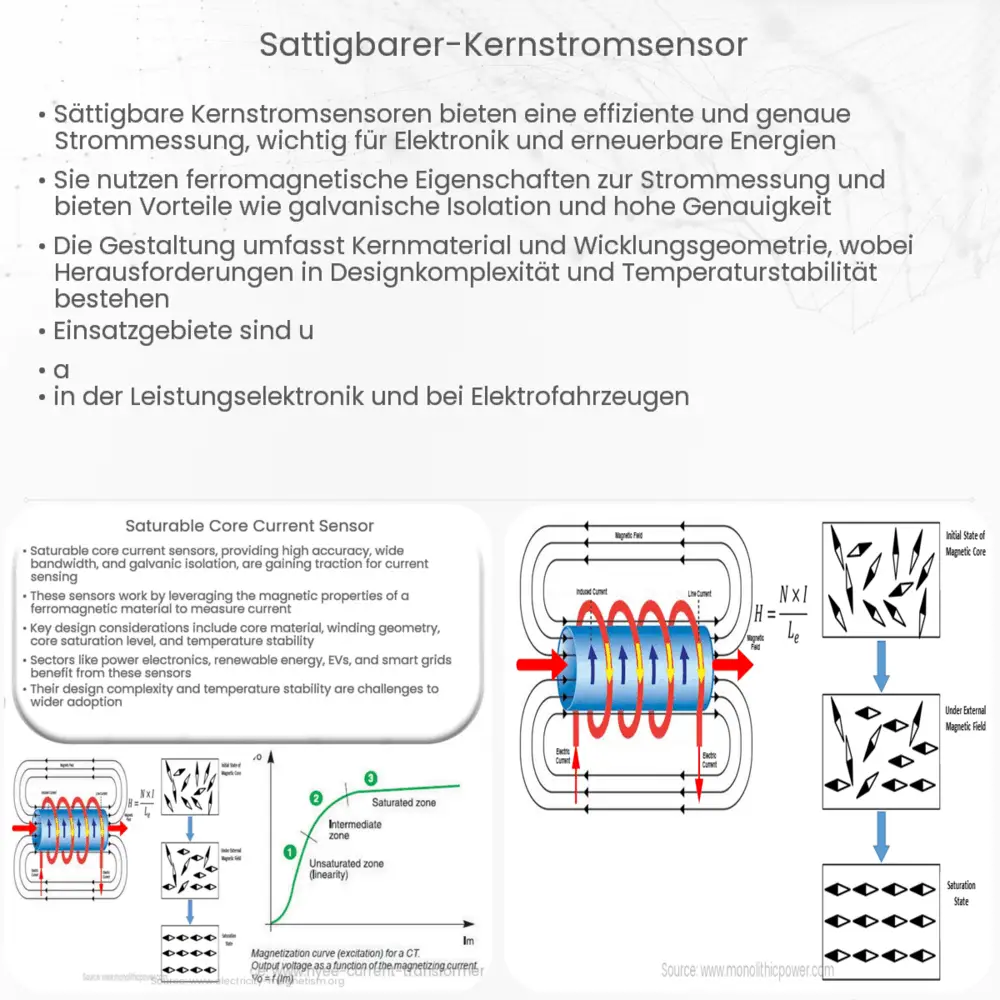

Sättigbarer Kernstromsensor: Eine Einführung
Ein sättigbarer Kernstromsensor ist ein spezielles Gerät, das in der Elektrotechnik verwendet wird, um Ströme zu messen. Sein Hauptmerkmal ist die Verwendung eines Magnetkerns, der bei Erreichen eines bestimmten Stromwertes in einen Sättigungszustand übergeht. Dieses Merkmal unterscheidet ihn von anderen Stromsensoren und bietet bestimmte Vorteile in Anwendungen, bei denen Überstrombedingungen auftreten können.
Grundprinzip des sättigbaren Kernstromsensors
Das Hauptprinzip hinter einem sättigbaren Kernstromsensor basiert auf dem Magnetismus. Ein Magnetkern ist ein Material, das die Fähigkeit besitzt, magnetische Flüsse zu konzentrieren. Wenn ein elektrischer Strom durch eine Spule fließt, die um diesen Kern gewickelt ist, erzeugt er ein magnetisches Feld. Bei Erreichen eines bestimmten Stromwertes wird der Kern gesättigt, d.h. er kann keinen zusätzlichen magnetischen Fluss mehr aufnehmen. Dieses Sättigungsverhalten kann zur Strommessung genutzt werden.
Anwendungsgebiete
- Überstromschutz: In vielen elektrischen Systemen besteht die Gefahr von Überströmen, die zu Schäden an Bauteilen oder sogar zu Bränden führen können. Der sättigbare Kernstromsensor kann als Frühwarnsystem verwendet werden, um solche Überströme rechtzeitig zu erkennen und Gegenmaßnahmen einzuleiten.
- Stromqualitätsüberwachung: Durch die genaue Messung von Strömen kann der Sensor helfen, Störungen im Netz, wie z.B. Oberschwingungen, zu identifizieren.
- Regelungstechnik: In einigen regelungstechnischen Anwendungen ist es erforderlich, präzise Ströme zu messen, um Prozesse zu steuern oder zu regeln. Hier kann der sättigbare Kernstromsensor wertvolle Dienste leisten.
Vorteile des sättigbaren Kernstromsensors
- Hohe Genauigkeit: Durch das Sättigungsverhalten kann der Sensor sehr präzise Ströme in einem bestimmten Bereich messen.
- Schnelle Ansprechzeit: Aufgrund der physikalischen Eigenschaften des Magnetkerns reagiert der Sensor schnell auf Änderungen im Stromfluss.
- Robustheit gegenüber externen Störungen: Die Bauweise des Sensors macht ihn weniger anfällig für externe elektromagnetische Störungen.
Bisher haben wir die Grundlagen des sättigbaren Kernstromsensors und seine Vorteile betrachtet. Im nächsten Abschnitt werden wir uns mit seinem Aufbau, seiner Funktionsweise und seinen technischen Spezifikationen beschäftigen.
Aufbau und Funktionsweise
Der sättigbare Kernstromsensor besteht im Wesentlichen aus einer Spule, die um einen Magnetkern gewickelt ist. Die Spule ist so gestaltet, dass sie den durch sie fließenden Strom ohne großen Spannungsabfall messen kann. Der Magnetkern selbst kann aus verschiedenen Materialien, wie z.B. Ferrit oder Silizium-Stahl, bestehen. Bei Erreichen des Sättigungsstroms wird der Widerstand der Spule plötzlich sehr hoch, was eine Veränderung der Ausgangsspannung des Sensors verursacht. Dieses Signal kann dann ausgewertet werden, um den gemessenen Stromwert zu bestimmen.
Technische Spezifikationen
Die genauen technischen Spezifikationen eines sättigbaren Kernstromsensors können je nach Hersteller und Modell variieren. Wichtige Parameter, die zu beachten sind, umfassen:
- Sättigungsstrom: Der Stromwert, bei dem der Kern gesättigt wird und der Sensor seine maximale Ausgangsspannung liefert.
- Arbeitsbereich: Der Strombereich, in dem der Sensor präzise Messungen durchführen kann.
- Ansprechzeit: Die Zeit, die der Sensor benötigt, um auf eine Änderung des durch ihn fließenden Stroms zu reagieren.
- Temperaturbereich: Der Temperaturbereich, in dem der Sensor korrekt funktioniert.
Es ist wichtig, diese Spezifikationen zu beachten, um sicherzustellen, dass der Sensor für die jeweilige Anwendung geeignet ist.
Schlussfolgerung
Der sättigbare Kernstromsensor ist ein leistungsstarkes Werkzeug zur Strommessung in einer Vielzahl von Anwendungen. Durch seine einzigartige Arbeitsweise bietet er Vorteile in Bezug auf Genauigkeit, Ansprechzeit und Robustheit gegenüber Störungen. Obwohl er nicht für jede Anwendung geeignet ist, stellt er in Situationen, in denen präzise Strommessungen erforderlich sind, eine wertvolle Ressource dar. Bei der Auswahl eines sättigbaren Kernstromsensors ist es wichtig, die technischen Spezifikationen und Anforderungen des jeweiligen Anwendungsfalls zu berücksichtigen, um optimale Ergebnisse zu erzielen.
