Pufferverstärker

Der Artikel bietet einen umfassenden Überblick über Pufferverstärker, ihre Funktion, Vorteile, Anwendungen und Typen in der Elektronikwelt.

Was ist ein Pufferverstärker?

Ein Pufferverstärker, auch als Spannungsfolger bezeichnet, ist eine spezielle Art von Verstärker, der in der Elektronik verwendet wird, um die Impedanz zwischen zwei Schaltungen zu trennen. Er hat typischerweise einen Verstärkungsfaktor von 1, was bedeutet, dass die Ausgangsspannung gleich der Eingangsspannung ist. Obwohl es auf den ersten Blick so erscheinen mag, dass ein solcher Verstärker keinen praktischen Nutzen hat, da er die Spannung nicht wirklich „verstärkt“, ist seine Hauptfunktion in Wirklichkeit, einen hohen Eingangswiderstand und einen niedrigen Ausgangswiderstand zu bieten.

Funktionsweise

Ein Pufferverstärker arbeitet prinzipiell durch die Bereitstellung einer Verbindung zwischen einem Signal und seiner Last, ohne dass das Signal selbst signifikant beeinflusst wird. Das bedeutet, dass, wenn eine Quelle mit hohem Widerstand an eine Last mit niedrigem Widerstand angeschlossen wird, der Pufferverstärker verhindert, dass die Last die Quellspannung beeinflusst. Ein häufiges Beispiel dafür ist die Verbindung eines Geräts mit hochohmigem Ausgang, wie z.B. eines Sensors, mit einem Gerät mit niederohmigem Eingang, wie z.B. einem Mikrocontroller.

Anwendungsgebiete

• Audioanwendungen: Pufferverstärker werden oft in Audio-Schaltungen eingesetzt, um zu verhindern, dass die Last (z.B. Lautsprecher) die Audioquelle (z.B. ein Musikplayer) beeinflusst.
• Sensorik: In Sensoranwendungen wird oft ein Pufferverstärker verwendet, um das Signal eines hochohmigen Sensors an eine digitale Verarbeitungsschaltung anzupassen, ohne das ursprüngliche Signal zu verfälschen.
• Spannungsreferenzen: Pufferverstärker können auch dazu verwendet werden, stabile Spannungsreferenzen in Schaltungen bereitzustellen, ohne dass die Last diese Spannungsreferenz beeinflusst.

Es ist wichtig zu betonen, dass der Pufferverstärker nicht dazu dient, die Spannung oder die Leistung eines Signals zu erhöhen, sondern vielmehr dazu, es stabil und unverändert zu halten, während es an die nächste Stufe oder das nächste Gerät übertragen wird.

Vorteile des Pufferverstärkers

Einige der Hauptvorteile eines Pufferverstärkers sind:

1. Er bietet einen hohen Eingangswiderstand und einen niedrigen Ausgangswiderstand, wodurch er effektiv als „Brücke“ zwischen Schaltungen mit unterschiedlichen Impedanzen dient.
2. Verhindert Interaktionen oder Interferenzen zwischen der Quelle und der Last.
3. Bietet eine konsistente Spannungsübertragung ohne signifikanten Spannungsverlust.

Durch diese Eigenschaften sind Pufferverstärker ein unverzichtbares Werkzeug in vielen elektronischen Anwendungen und Schaltungen.

Typen von Pufferverstärkern

Es gibt verschiedene Arten von Pufferverstärkern, abhängig von der spezifischen Anwendung und den Anforderungen:

• BJT Pufferverstärker: Basierend auf Bipolartransistoren, sind sie ideal für Anwendungen, die eine hohe Eingangsimpedanz und eine niedrige Ausgangsimpedanz erfordern.
• FET Pufferverstärker: Mit Feldeffekttransistoren sind sie besonders nützlich in Situationen, in denen ein extrem hoher Eingangswiderstand erforderlich ist.

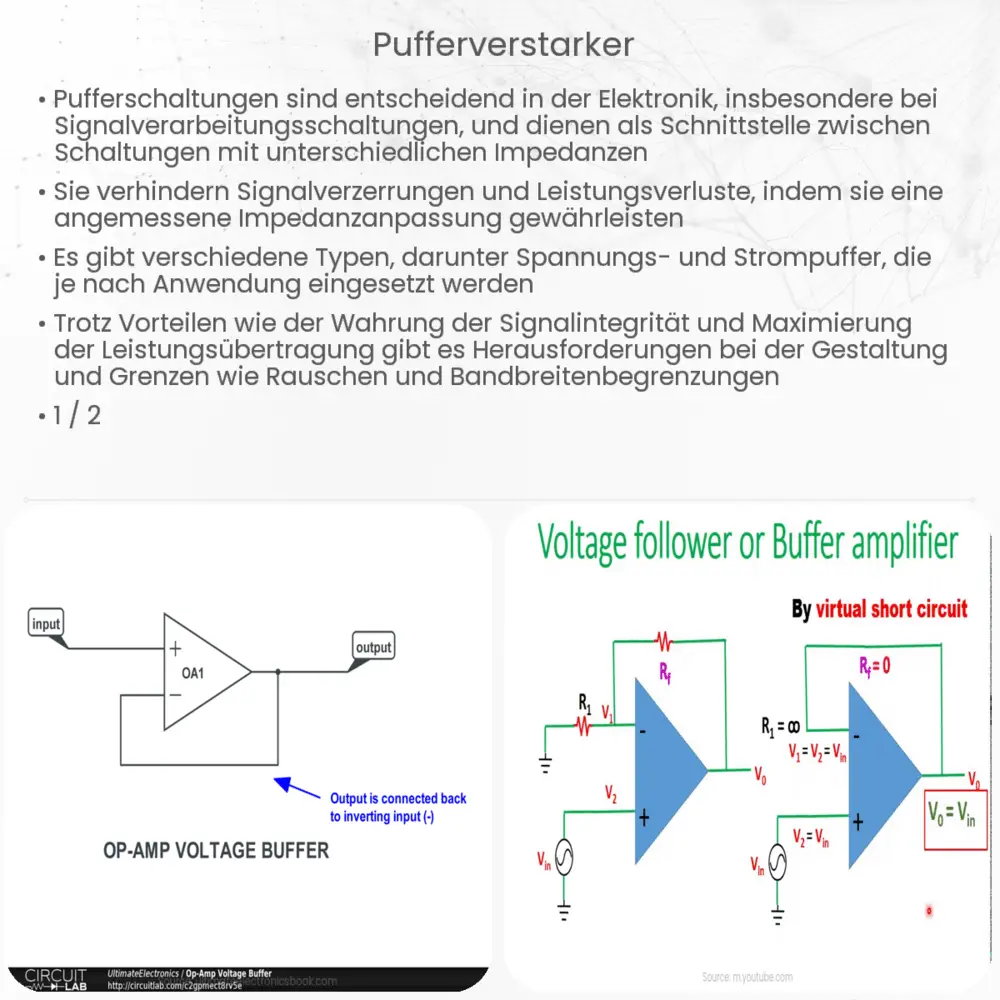

• Operationsverstärker im Spannungsfolger-Modus: Hierbei wird ein Operationsverstärker so konfiguriert, dass er als Pufferverstärker fungiert, wobei er die Vorteile eines Ops in Bezug auf Linearität und Bandbreite nutzt.

Nachteile und Überlegungen

Wie bei jedem elektronischen Bauteil gibt es auch bei Pufferverstärkern Vor- und Nachteile. Einige potenzielle Nachteile sind:

• Es kann zu einer leichten Signalverzerrung kommen, insbesondere bei hohen Frequenzen.
• Manche Pufferverstärker können thermische Probleme haben, wenn sie über längere Zeiträume betrieben werden.
• Je nach Typ und Design können sie Energie in Form von Wärme verbrauchen, was zu einem Effizienzverlust führen kann.

Trotz dieser potenziellen Nachteile sind die Vorteile, die Pufferverstärker bieten, oft so bedeutend, dass sie in vielen Schaltungen bevorzugt eingesetzt werden.

Schlussfolgerung

Der Pufferverstärker ist ein unschätzbares Werkzeug in der Welt der Elektronik. Obwohl er auf den ersten Blick einfach erscheint, da er das Signal nicht „verstärkt“ im herkömmlichen Sinne, spielt er eine entscheidende Rolle bei der Bereitstellung einer stabilen und konsistenten Signalübertragung zwischen Komponenten mit unterschiedlichen Impedanzen. Durch das Verständnis seiner Arbeitsweise, Vorteile und potenziellen Nachteile können Entwickler und Ingenieure effektive und zuverlässige elektronische Schaltungen entwerfen. In einer Welt, in der die Elektronik immer komplexer wird, bleiben solche grundlegenden Bausteine wie der Pufferverstärker unverzichtbar.
