Was sind Phasenschiebeoszillatoren?
Phasenschiebeoszillatoren sind eine spezielle Art von Oszillatoren, die verwendet werden, um eine Signalphase zu steuern oder zu ändern. Diese Oszillatoren haben die Fähigkeit, die Phase eines Signals im Verhältnis zu einem Referenzsignal zu verschieben. Das Prinzip des Phasenschiebens wird in einer Vielzahl von Anwendungen in der Elektronik und Kommunikationstechnik verwendet.
Grundlagen und Funktionsweise

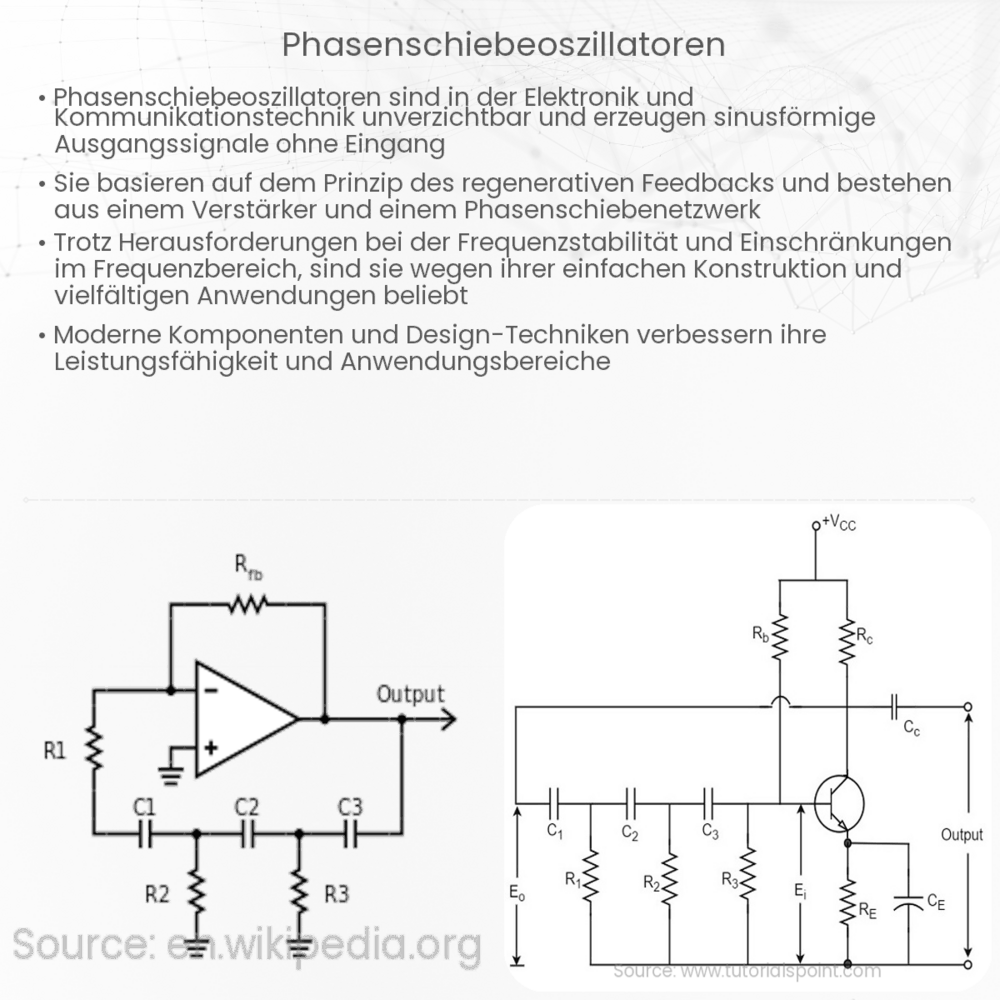

Ein Phasenschiebeoszillator besteht im Grunde aus einem Verstärker und einem Phasenschiebenetzwerk. Das Phasenschiebenetzwerk ist in der Regel ein RC-Netzwerk (Widerstand-Kondensator-Netzwerk), das in der Lage ist, die Phase des durchlaufenden Signals zu ändern. Die Anzahl der RC-Netzwerke bestimmt die Menge der Phasenverschiebung.
Das Grundprinzip des Phasenschiebeoszillators besteht darin, dass das Ausgangssignal des Verstärkers über das Phasenschiebenetzwerk zurückgeführt wird. Wenn das Netzwerk eine Phasenverschiebung von 180 Grad erzeugt und der Verstärker eine weitere Phasenverschiebung von 180 Grad hinzufügt, wird eine Gesamtphasenverschiebung von 360 Grad oder 0 Grad erreicht. Dies führt zu einer positiven Rückkopplung, die den Oszillator zum Schwingen bringt.
Anwendungen von Phasenschiebeoszillatoren
- Audio-Technik: Sie werden oft in Musikinstrumenten und Audioverarbeitungsgeräten verwendet, um Klangwellenformen zu erzeugen oder zu formen.
- Kommunikationstechnik: In der Funktechnik können Phasenschiebeoszillatoren dazu verwendet werden, die Phase eines Trägersignals zu modulieren, was zu verschiedenen Arten der Phasenmodulation führt.
- Elektronische Messgeräte: Sie können in Phasenmessgeräten gefunden werden, die dazu dienen, den Phasenunterschied zwischen zwei Signalen zu messen.
Wichtige Parameter
Bei der Arbeit mit Phasenschiebeoszillatoren sind verschiedene Parameter zu berücksichtigen:
- Frequenz: Dies ist die Geschwindigkeit, mit der der Oszillator schwingt. Sie wird in Hertz (Hz) gemessen und bestimmt durch die Werte der Komponenten im RC-Netzwerk.
- Phasenverschiebung: Dies ist der Winkel, um den die Phase des Signals verschoben wird. Sie wird in Grad gemessen.
- Amplitude: Dies ist die Höhe der erzeugten Welle. Sie kann durch den Verstärkungsfaktor des Verstärkers eingestellt werden.
Insgesamt sind Phasenschiebeoszillatoren leistungsstarke Werkzeuge in der Welt der Elektronik und bieten eine Reihe von Funktionen für verschiedene Anwendungen.
[To be continued…]
Vorteile und Nachteile von Phasenschiebeoszillatoren
Wie bei den meisten technischen Geräten haben Phasenschiebeoszillatoren sowohl Vorteile als auch Nachteile:
- Vorteile:
- Sie sind in der Regel einfach zu entwerfen und zu implementieren.
- Die Möglichkeit, die Phase eines Signals präzise zu steuern, macht sie in vielen Anwendungen wertvoll.
- Da sie keine Induktivität erfordern, sind sie oft kleiner und kompakter als andere Oszillatortypen.
- Nachteile:
- Die Frequenzstabilität kann manchmal ein Problem darstellen, insbesondere bei höheren Frequenzen.
- Sie können anfällig für Temperatur- und Versorgungsspannungsschwankungen sein.
- Die Amplitudenregelung kann komplexer sein als bei anderen Oszillator-Typen.
Tipps für den Einsatz von Phasenschiebeoszillatoren
Wenn Sie planen, einen Phasenschiebeoszillator in Ihrer Schaltung oder Ihrem Projekt zu verwenden, sollten Sie einige Best Practices beachten:
- Achten Sie darauf, qualitativ hochwertige Komponenten zu verwenden, insbesondere wenn Frequenzstabilität und Phasenreinheit von Bedeutung sind.
- Ein stabiles Netzteil kann helfen, die Auswirkungen von Spannungsschwankungen zu minimieren.
- Wenn Sie eine konstante Amplitude über einen breiten Frequenzbereich benötigen, sollten Sie in Erwägung ziehen, eine automatische Amplitudenregelung (AAG) zu implementieren.
- Die richtige Abschirmung und Erdung sind entscheidend, um externe elektromagnetische Interferenzen zu vermindern.
Schlussfolgerung
Phasenschiebeoszillatoren sind in der Elektronik und Kommunikationstechnik ein unverzichtbares Werkzeug. Mit ihrer Fähigkeit, die Phase von Signalen zu steuern, bieten sie eine Vielzahl von Anwendungen, von der Audioverarbeitung bis zur Funkkommunikation. Während sie bestimmte Vorteile gegenüber anderen Oszillatoren aufweisen, gibt es auch Herausforderungen, die berücksichtigt werden müssen. Doch mit dem richtigen Wissen und den richtigen Praktiken können diese Oszillatoren effektiv und effizient in einer Vielzahl von Projekten eingesetzt werden.
