Was ist ein LCR-Messgerät und wie funktioniert die Kapazitätsmessung?

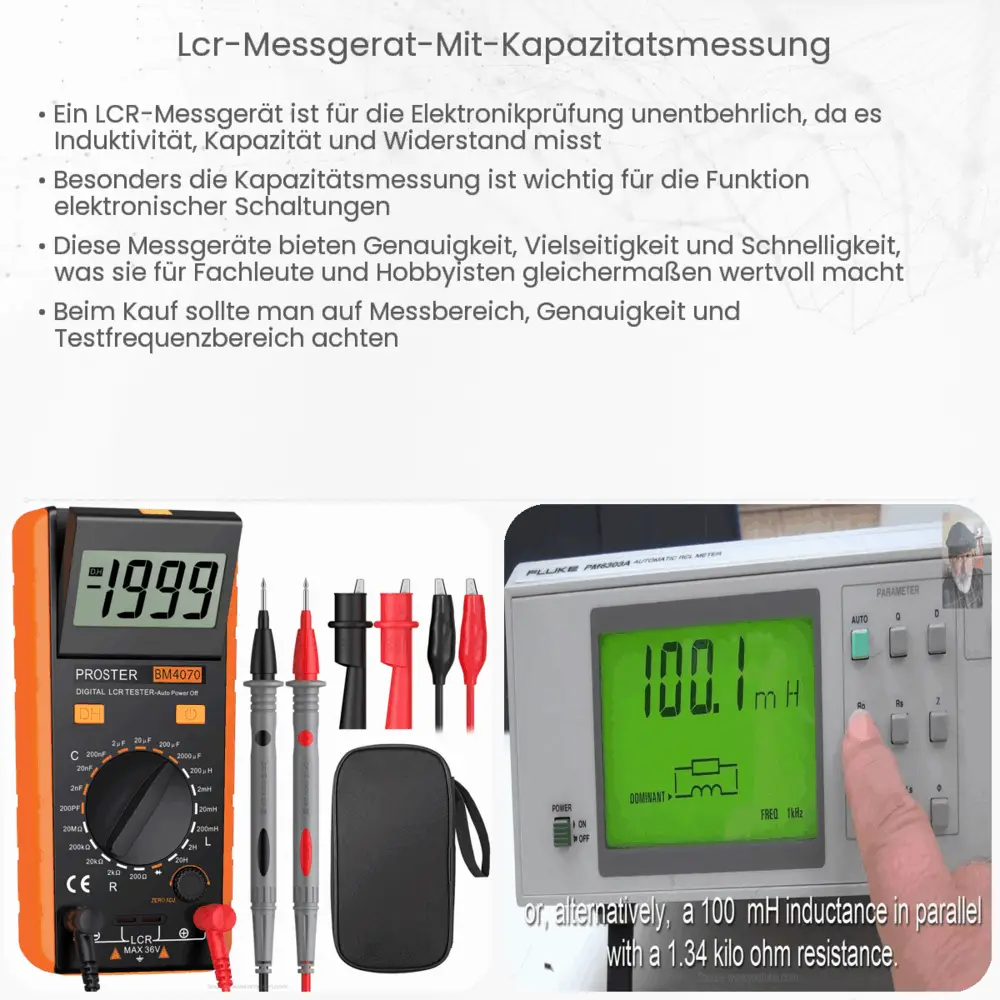

Ein LCR-Messgerät ist ein spezialisiertes Instrument, das zum Messen der Induktivität (L), Kapazität (C) und des Widerstands (R) elektronischer Komponenten verwendet wird. Es ist ein unverzichtbares Werkzeug in der Elektronikindustrie, das hilft, die Qualität und die Eigenschaften von Bauteilen zu überprüfen.
Grundlagen der Kapazitätsmessung
Die Kapazitätsmessung ist eine der Hauptfunktionen eines LCR-Messgerätes. Ein Kondensator speichert elektrische Ladung und seine Kapazität, gemessen in Farad (F), ist ein Maß für diese Speicherfähigkeit. Die Kapazität eines Kondensators hängt von seiner physischen Struktur ab, einschließlich der Größe der Platten, des Abstands zwischen ihnen und der Art des Dielektrikums, das zwischen den Platten verwendet wird.
Das LCR-Messgerät misst die Kapazität, indem es einen Wechselstrom durch den Kondensator fließen lässt und dann die resultierende Spannung über dem Kondensator misst. Die Grundgleichung für die Kapazität lautet C = Q/V, wobei C die Kapazität, Q die gespeicherte Ladung und V die Spannung über dem Kondensator ist. Bei einem Wechselstrom ändert sich die Spannung ständig, was es ermöglicht, die Kapazität über verschiedene Frequenzen zu messen.
Die Bedeutung der Frequenz bei der Kapazitätsmessung
Die Frequenz des angelegten Wechselstroms spielt eine entscheidende Rolle bei der Kapazitätsmessung. Verschiedene Kondensatoren verhalten sich bei unterschiedlichen Frequenzen anders, was bedeutet, dass die Kapazität eines Kondensators nicht als einzelner Wert angegeben werden kann, sondern in Bezug auf eine spezifische Frequenz gemessen werden muss.
LCR-Messgeräte bieten die Möglichkeit, die Frequenz des Testsignals einzustellen, um die Kapazität über einen breiten Frequenzbereich zu analysieren. Dies ist besonders wichtig in Anwendungen, in denen Kondensatoren bei hohen Frequenzen oder in Wechselstromkreisen betrieben werden.
Messprinzipien und -methoden
Es gibt verschiedene Methoden zur Messung der Kapazität mit einem LCR-Messgerät. Die gebräuchlichste Methode ist die Brückenmethode, bei der der zu testende Kondensator in eine Brückenschaltung integriert wird. Die Brücke wird dann so abgeglichen, dass kein Strom durch den Brückendetektor fließt, was die genaue Messung der Kapazität ermöglicht.
Eine andere Methode ist die Resonanzmethode, bei der der Kondensator in einen Schwingkreis eingefügt wird. Die Resonanzfrequenz des Kreises hängt von der Kapazität des Kondensators ab. Durch Messung dieser Resonanzfrequenz kann die Kapazität berechnet werden.
Digitale vs. Analoge LCR-Messgeräte
LCR-Messgeräte sind entweder digital oder analog. Digitale Geräte bieten in der Regel eine höhere Genauigkeit, leichtere Ablesbarkeit und oft zusätzliche Funktionen wie die Messung bei unterschiedlichen Frequenzen oder die Darstellung von Ergebnissen in grafischer Form. Analoge Geräte hingegen sind in der Regel einfacher und kostengünstiger, können aber für schnelle Vergleichsmessungen oder in Umgebungen, in denen digitale Geräte anfällig für Störungen sein könnten, besser geeignet sein.
Tipps zur genauen Kapazitätsmessung
- Kalibrierung: Stellen Sie sicher, dass Ihr LCR-Messgerät regelmäßig kalibriert wird, um genaue Messungen zu gewährleisten.
- Temperatur und Umgebungsbedingungen: Beachten Sie, dass die Kapazität von Kondensatoren durch Temperatur und andere Umgebungsbedingungen beeinflusst werden kann. Messungen sollten daher unter kontrollierten Bedingungen durchgeführt werden.
- Testfrequenz: Wählen Sie die richtige Testfrequenz aus, die der Anwendung, in der der Kondensator verwendet wird, am besten entspricht.
- Leitungs- und Adaptereinflüsse: Achten Sie auf die Auswirkungen von Messleitungen und Adaptern, die das Messergebnis beeinflussen können, und kompensieren Sie diese gegebenenfalls.
Anwendungen von LCR-Messgeräten
LCR-Messgeräte finden breite Anwendung in der Forschung, Entwicklung und Qualitätssicherung in der Elektronikindustrie. Sie werden verwendet, um die Leistung von Komponenten in Hochfrequenzgeräten, bei der Entwicklung neuer Materialien für Kondensatoren und in der Bildungseinrichtung zu prüfen und zu verstehen.
Fazit
Das LCR-Messgerät ist ein wesentliches Instrument für jeden, der in der Elektronikindustrie arbeitet. Es ermöglicht präzise Messungen von Kapazität, Induktivität und Widerstand, was für die Entwicklung, Prüfung und Qualitätssicherung von elektronischen Komponenten unerlässlich ist. Durch die Wahl des richtigen Messgeräts und der angemessenen Messmethoden können Techniker und Ingenieure die Eigenschaften von elektronischen Bauteilen genau bestimmen und damit die Grundlage für innovative Elektronikprodukte und -lösungen legen.
