Das ODER-Gatter in der Digitaltechnik
Ein ODER-Gatter, auch bekannt als OR-Gate, ist eines der grundlegenden logischen Gatter in der Digitaltechnik. Es ist so benannt, weil es das logische ODER-Verhalten simul
iert. Das bedeutet, wenn mindestens einer der Eingänge einen hohen (1) Zustand hat, wird auch der Ausgang den hohen Zustand haben. Im Wesentlichen führt es eine logische Addition der Eingangssignale durch.

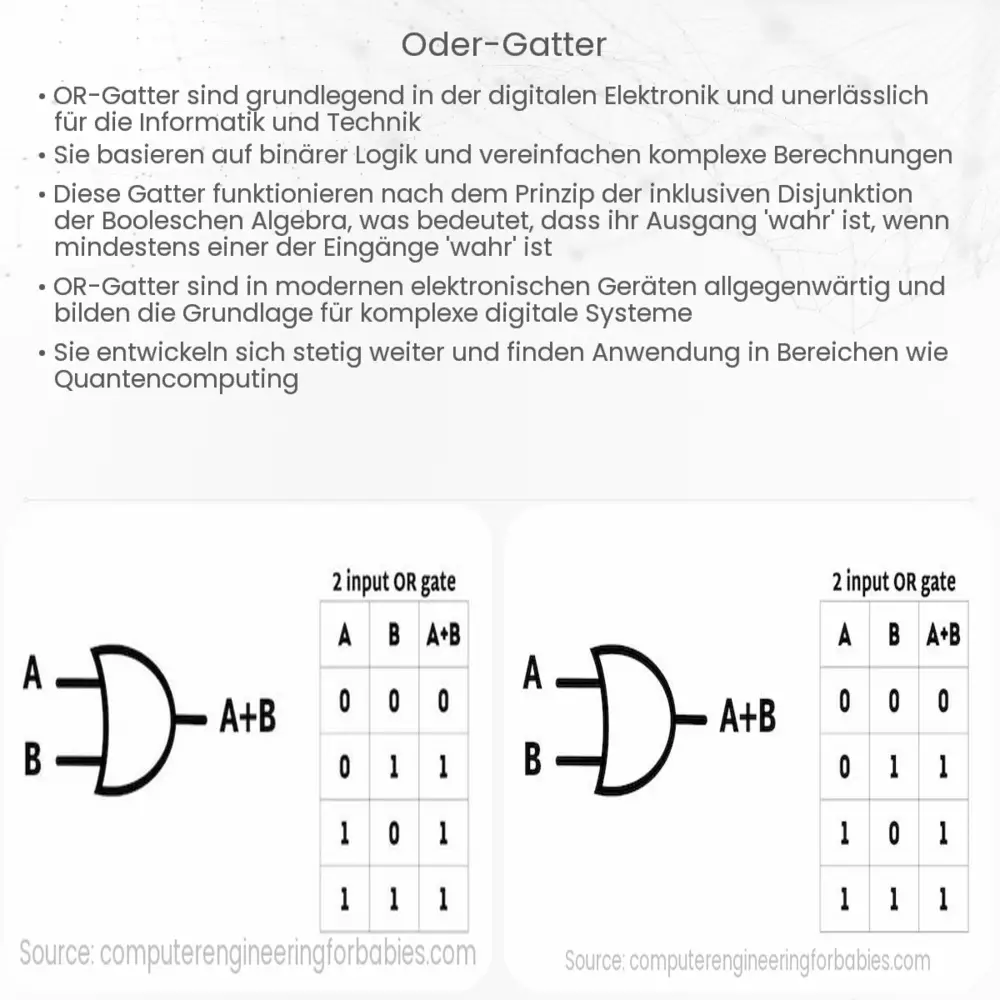

Die Symbolik des ODER-Gatters ist recht einfach zu erkennen. Es hat eine geschwungene Form auf der Eingangsseite und einen Punkt auf der Ausgangsseite. Je nachdem, wie viele Eingänge ein ODER-Gatter hat, können mehrere Linien in das Symbol führen. Es ist jedoch wichtig zu beachten, dass ein ODER-Gatter mindestens zwei Eingänge haben muss.
Die Wahrheitstabelle eines ODER-Gatters zeigt die verschiedenen möglichen Kombinationen von Eingangssignalen und den resultierenden Ausgang. Für ein einfaches zweieingängiges ODER-Gatter sieht die Wahrheitstabelle wie folgt aus:
Wie man sieht, ergibt nur die Kombination von zwei niedrigen Eingangssignalen ein niedriges Ausgangssignal. In allen anderen Fällen ist das Ausgangssignal hoch.
Das ODER-Gatter spielt eine zentrale Rolle in vielen digitalen Schaltungen und Systemen. Es ist oft in Kombination mit anderen logischen Gattern wie dem UND-Gatter und dem NICHT-Gatter zu finden. Diese Kombinationen können verwendet werden, um komplexere logische Funktionen zu erstellen.
Ein praktisches Beispiel für die Verwendung eines ODER-Gatters wäre eine Alarmanlage. Wenn entweder ein Fenster- oder ein Türensensor aktiviert wird, könnte ein ODER-Gatter das Alarmsignal auslösen.
Abschließend kann man sagen, dass das ODER-Gatter aufgrund seiner einfachen Funktionsweise und seiner Vielseitigkeit in der Digitaltechnik unverzichtbar ist. Es ermöglicht Entwicklern und Ingenieuren, kompliziertere Systeme und Schaltungen mit einer klaren und einfachen Logik zu entwerfen.
[To be continued in the next segment…]
Integration und Weiterentwicklung des ODER-Gatters
Die weit verbreitete Anwendung des ODER-Gatters in der digitalen Technik hat dazu geführt, dass es in eine Vielzahl von elektronischen Geräten integriert wurde. Vom einfachen Taschenrechner bis hin zu hochkomplexen Computern und Serversystemen ist das ODER-Gatter eine der Grundlagen der digitalen Logik.
Mit dem Fortschritt der Technologie wurden ODER-Gatter immer kleiner und effizienter. Heutige integrierte Schaltungen, auch als ICs bekannt, können Millionen dieser Gatter in einem winzigen Chip enthalten. Diese Miniaturisierung hat es ermöglicht, immer komplexere und leistungsfähigere Systeme zu entwickeln, während gleichzeitig der Energieverbrauch reduziert wird.
Ein weiteres interessantes Feld ist die Entwicklung von optischen ODER-Gattern. Statt Elektrizität nutzen sie Licht, um logische Operationen durchzuführen. Diese Technologie befindet sich noch in den Anfängen, verspricht aber höhere Geschwindigkeiten und Effizienz im Vergleich zu herkömmlichen elektronischen Gattern.
Schlussfolgerung
Das ODER-Gatter ist zweifellos ein unverzichtbares Werkzeug in der Welt der Digitaltechnik. Seine einfache, aber leistungsstarke Funktionsweise hat es zu einem der grundlegenden Bausteine in elektronischen Systemen gemacht. Mit der ständigen Weiterentwicklung der Technologie wird erwartet, dass das ODER-Gatter weiterhin eine zentrale Rolle in zukünftigen Innovationen spielen wird, sei es in der traditionellen Elektronik oder in aufkommenden Bereichen wie der Optoelektronik. Es symbolisiert die Schönheit und Eleganz der logischen Mathematik und ihre Fähigkeit, komplexe Probleme in der realen Welt zu lösen.
