O que é a Porta OR (OU) em Eletrônica Digital?
Em eletrônica digital, a porta OR, também conhecida simplesmente como porta OU, é um dos elementos fundamentais. Sua função primordial é processar sinais lógicos de entrada, retornando uma saída alta (1) se pelo menos uma de suas entradas for alta (1). Caso contrário, a saída será baixa (0).
Princípio de Funcionamento da Porta OR

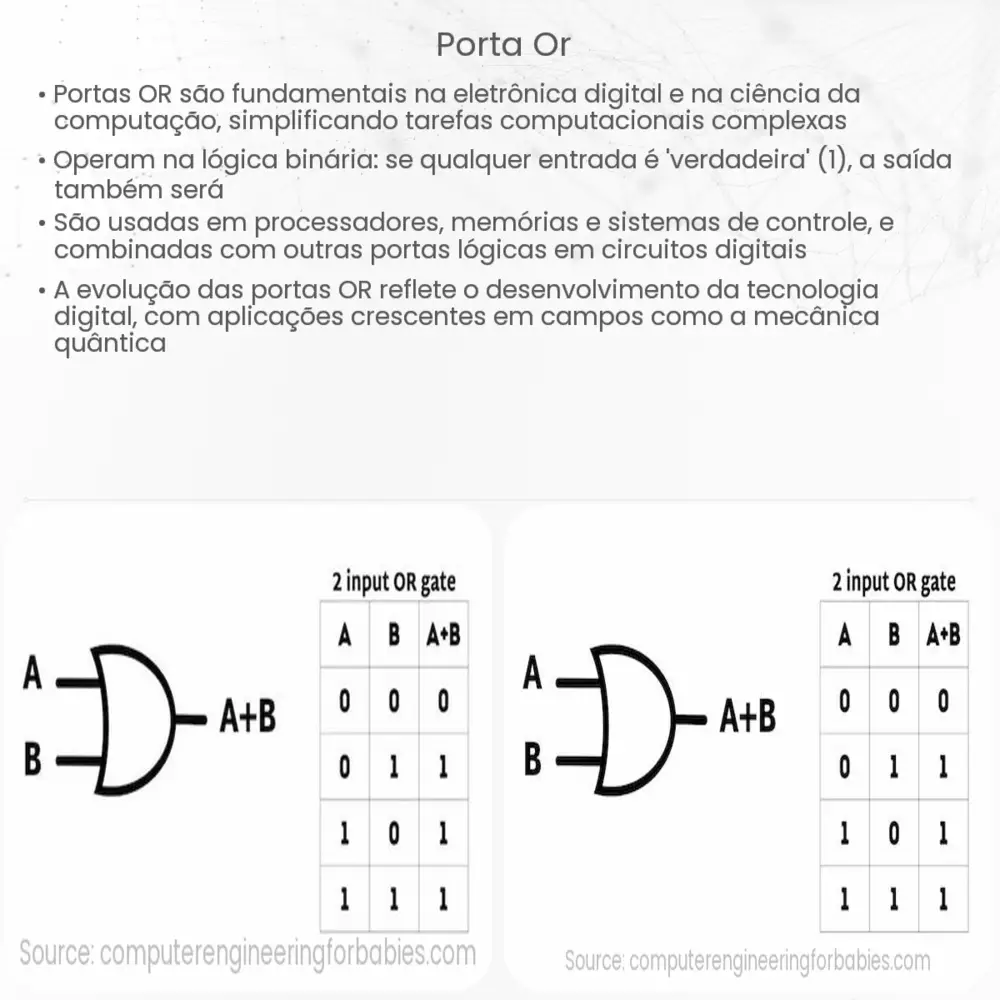

A porta OR pertence à família de portas lógicas, que são componentes básicos utilizados em circuitos digitais, como computadores, calculadoras e outros dispositivos eletrônicos. O funcionamento da porta OR é definido pela sua tabela-verdade, que mostra todas as combinações possíveis de entradas e suas respectivas saídas.
- 0 OR 0 = 0
- 0 OR 1 = 1
- 1 OR 0 = 1
- 1 OR 1 = 1
Observando a tabela-verdade, nota-se que a saída é alta (1) sempre que pelo menos uma das entradas for alta. Se ambas as entradas forem baixas (0), a saída será baixa.
Aplicações Práticas da Porta OR
A porta OR tem uma ampla variedade de aplicações no mundo da eletrônica. É frequentemente encontrada em circuitos de controle, sistemas de decisão e também em diversas operações aritméticas.
- Sistemas de Alarme: Uma aplicação comum da porta OR é em sistemas de alarme. Se qualquer sensor (por exemplo, um sensor de janela ou porta) for ativado, o sistema de alarme é disparado.
- Operações Aritméticas: Em aritmética binária, a porta OR é usada para realizar a operação de soma sem considerar a retenção.
Estas são apenas algumas das muitas aplicações onde a porta OR desempenha um papel crucial. Sua simplicidade e eficácia fazem dela um componente indispensável em muitos sistemas eletrônicos modernos.
Construção Física da Porta OR
Existem várias maneiras de construir uma porta OR, e estas variam dependendo da tecnologia utilizada. Em eletrônica de estado sólido, diodos e transistores são comumente utilizados para criar portas OR. O design exato e os materiais usados dependem do tipo de dispositivo e da aplicação específica.
Independentemente da tecnologia empregada, o objetivo é sempre garantir que a saída corresponda à definição lógica da porta OR, conforme descrito em sua tabela-verdade.
Variantes e Complementos da Porta OR
Assim como outras portas lógicas, a porta OR possui variantes que expandem sua funcionalidade em circuitos digitais. Uma das variantes mais notáveis é a porta OR exclusiva (XOR). Diferentemente da porta OR, a porta XOR produz uma saída alta (1) apenas quando um número ímpar de suas entradas é alta. Em um sistema de duas entradas, isso significa que a saída será alta se uma das entradas for alta, mas não ambas.
Integração em Circuitos Complexos
A porta OR, muitas vezes, não opera isoladamente em sistemas eletrônicos. Em vez disso, ela é combinada com outras portas lógicas, como AND, NOT e NAND, para formar circuitos lógicos mais complexos. Estes circuitos podem realizar uma ampla gama de funções, desde operações aritméticas básicas até controle de processos mais complexos em sistemas eletrônicos avançados.
Conclusão
A porta OR é um dos pilares fundamentais da eletrônica digital. Sua capacidade de processar sinais lógicos de forma simples, mas eficaz, a torna indispensável em uma ampla gama de aplicações, desde operações aritméticas em computadores até sistemas de segurança e controle. Com a crescente dependência da tecnologia em nossas vidas diárias, compreender os fundamentos, como a porta OR, é crucial para apreciar e inovar no campo da eletrônica e da informática. À medida que a tecnologia continua a evoluir, é certo que a porta OR e suas variantes continuarão a desempenhar um papel crucial na definição do futuro da eletrônica.
