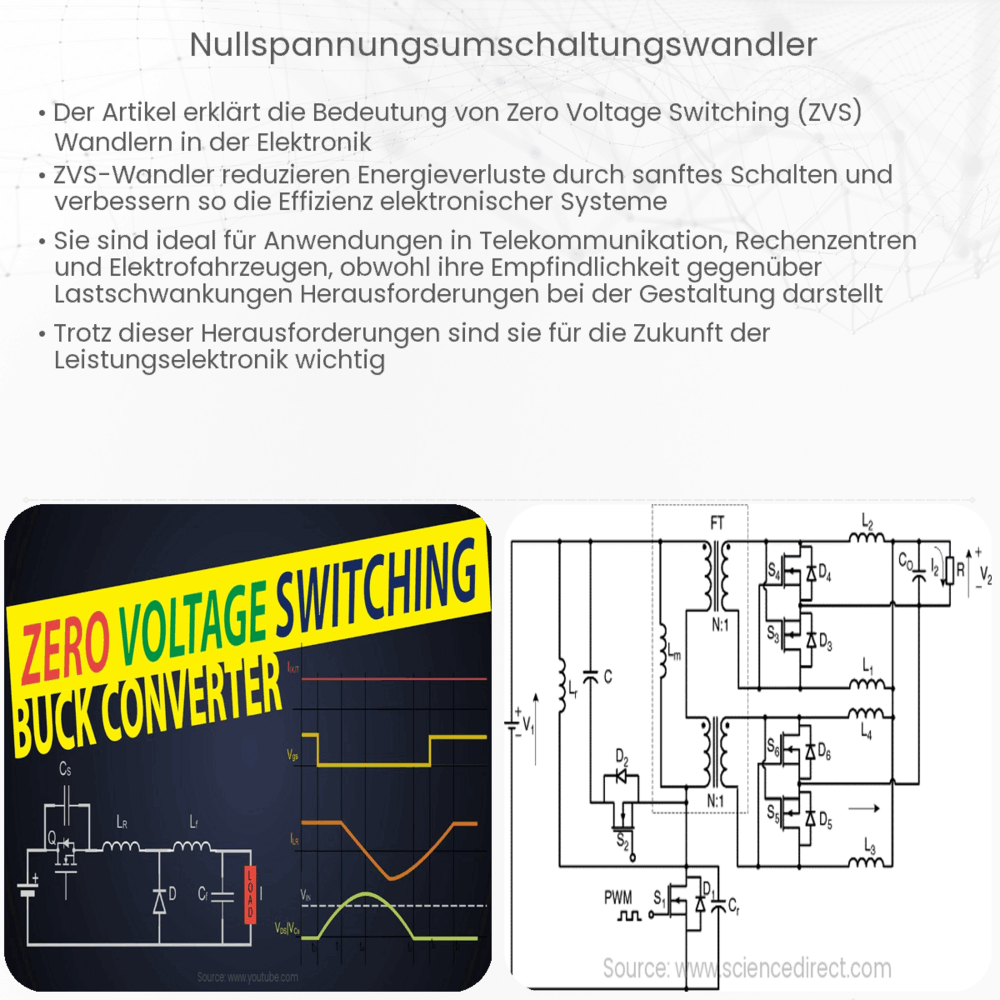

Der Artikel beleuchtet den Nullspannungsumschaltungswandler (ZVS-Wandler), seine Funktionsweise und Vorteile, um die Effizienz in Elektroniksystemen zu steigern.
Was ist ein Nullspannungsumschaltungswandler?
Ein Nullspannungsumschaltungswandler (oftmals als ZVS-Wandler bezeichnet) ist eine Art von Schaltnetzteil, das darauf ausgelegt ist, den Schaltverlust in elektronischen Schaltungen zu minimieren. Das Hauptziel dieses Wandlers ist es, den Schaltvorgang genau im Moment der Nullspannung zu aktivieren, wodurch unerwünschte Schaltverluste und die damit verbundene Wärmeerzeugung reduziert werden.
Funktionsweise des Nullspannungsumschaltungswandlers
Bei herkömmlichen Schaltnetzteilen entstehen Schaltverluste, wenn der Transistor zwischen seinem ein- und ausgeschalteten Zustand wechselt, während noch Spannung über ihn anliegt. Bei einem ZVS-Wandler wird dieser Schaltvorgang optimiert, indem der Transistor genau dann geschaltet wird, wenn die Spannung über ihm null ist. Dies wird erreicht durch eine spezielle Schaltungstechnik und Timing-Strategien.
- Vorteile: Die Vorteile eines ZVS-Wandlers gegenüber herkömmlichen Wandlern sind vielfältig. Er bietet eine verbesserte Effizienz, insbesondere bei hohen Frequenzen, und reduziert die thermische Belastung der Komponenten. Dies führt zu einer längeren Lebensdauer und Zuverlässigkeit der Bauteile.
- Anwendungen: ZVS-Wandler finden häufig Anwendung in Bereichen, in denen hohe Effizienz und Zuverlässigkeit erforderlich sind, wie z.B. bei der Stromversorgung von Computern, Telekommunikationseinrichtungen und in industriellen Anwendungen.
Grundlegende Komponenten eines ZVS-Wandlers
Ein typischer Nullspannungsumschaltungswandler besteht aus mehreren Hauptkomponenten:
- Ein oder mehrere Transistoren, die den Schaltvorgang steuern.
- Spulen und Kondensatoren, die zur Energieübertragung und -speicherung dienen.
- Steuerschaltungen, die das Timing und die Sequenzierung des Schaltvorgangs koordinieren, um sicherzustellen, dass die Transistoren genau im richtigen Moment schalten.
Durch die Zusammenarbeit dieser Komponenten wird sichergestellt, dass der Schaltvorgang des Transistors immer dann erfolgt, wenn die Spannung über ihm null ist, wodurch die Schaltverluste minimiert werden.
In der nächsten Sektion werden wir uns näher mit den technischen Details und der praktischen Implementierung eines ZVS-Wandlers beschäftigen.
Technische Details und Implementierung des ZVS-Wandlers
Die Implementierung eines Nullspannungsumschaltungswandlers erfordert ein tiefes Verständnis für die Dynamik der involvierten Komponenten. Es geht darum, die parasitären Elemente, wie die Induktivitäten und Kapazitäten in den Schalttransistoren, geschickt zu nutzen.
In einer typischen ZVS-Schaltung werden die Transistoren in einem „Totzeit“-Intervall betrieben, in dem beide Transistoren gleichzeitig ausgeschaltet sind. Während dieser Totzeit lädt und entlädt sich die parasitäre Kapazität des Transistors, wodurch die Spannung über dem Transistor gegen null geht. Dies ermöglicht es, den Transistor im nächsten Zyklus bei nahezu null Spannung wieder einzuschalten, wodurch Schaltverluste vermieden werden.
Anwendungsbeispiele und Industriestandards
ZVS-Wandler werden in einer Vielzahl von Anwendungen eingesetzt. In der Industrie werden sie oft in Hochfrequenz-Schaltnetzteilen verwendet, um die Effizienz und Zuverlässigkeit zu erhöhen. In der Automobilindustrie werden sie eingesetzt, um die Effizienz von elektrischen Antriebssystemen zu steigern.
Darüber hinaus gibt es viele Industriestandards und -richtlinien für ZVS-Wandler, die je nach Anwendungsbereich variieren. Diese Standards sorgen dafür, dass die Wandler sicher, zuverlässig und effizient arbeiten.
Fazit
Der Nullspannungsumschaltungswandler ist ein Schlüsselwerkzeug in der Welt der Elektronik, das dazu beiträgt, die Effizienz und Zuverlässigkeit elektronischer Systeme zu erhöhen. Durch die Minimierung der Schaltverluste bietet er eine überlegene Performance, insbesondere bei Anwendungen, die eine hohe Schaltfrequenz erfordern. Während die Grundprinzipien des ZVS-Wandlers relativ einfach sind, erfordert seine praktische Implementierung ein tiefes Verständnis für elektronische Komponenten und Schaltungsdesign. Angesichts der steigenden Nachfrage nach energieeffizienten Lösungen wird die Bedeutung von Technologien wie dem ZVS-Wandler in den kommenden Jahren sicherlich weiter zunehmen.
